Пристрій для пластичної деформації металу

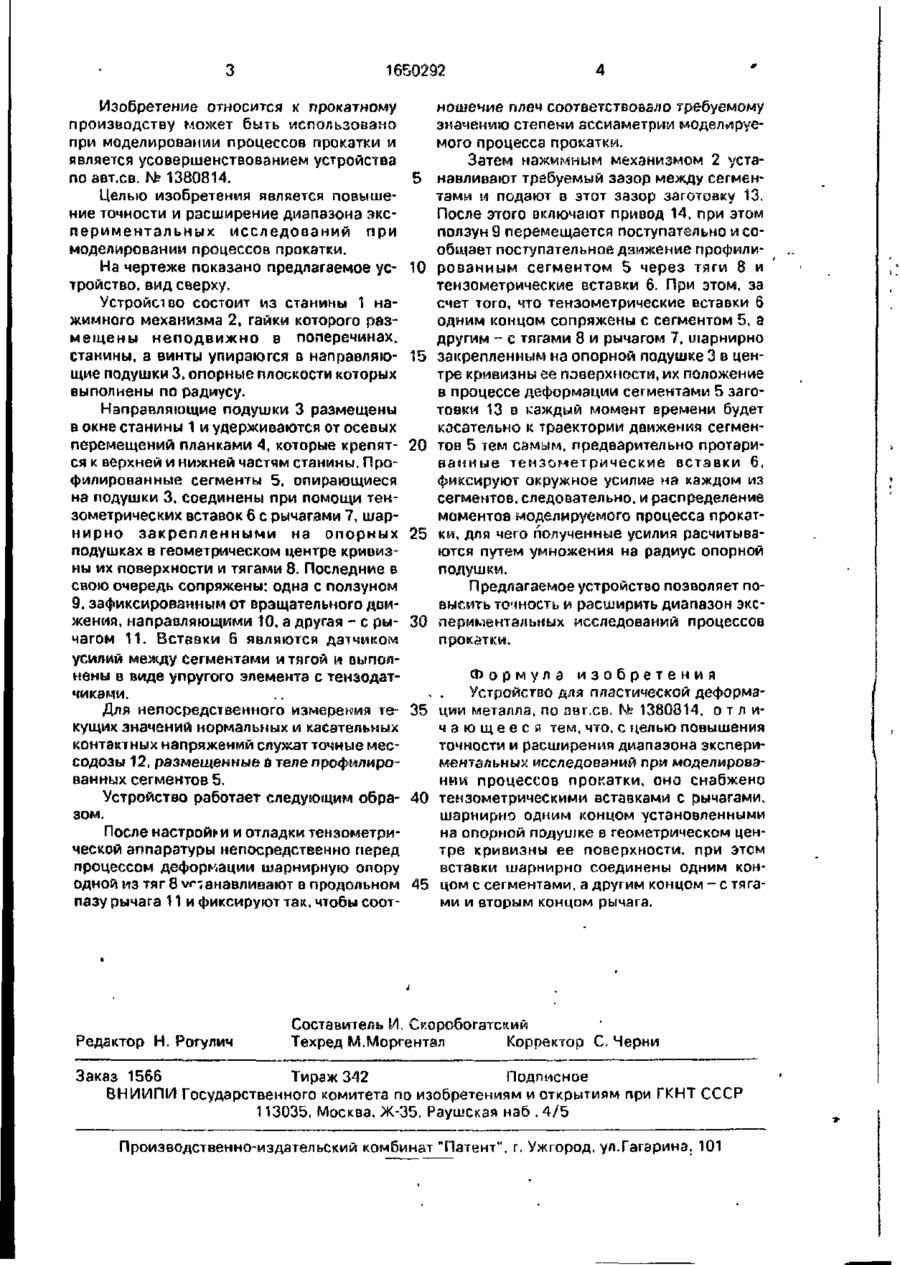

союз советских СО! и/іАЛИСТ РЕСПУБЛИК г (19) (5і?5 В 21 В 13/00 ГОСУДАРСТ ВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (61)1380814 (21)4697545/02 (22)29.05.89 (46)23.05 91. Бюл № 19 (71) Краматорский индустриальный институт (71) В.Ф. Потапкмн, В.Ф Федоринов, А.В. Сатонин, В.П Орел и И.А. Морозов (53)621.771.2 06.88(088 8) (56) Авторское свидетельство СССР Г* 1380814, кл В 21 В 13/00,1986 (54) УСТРОЙСТВО ДЛЯ ПЛАСТИЧЕСКОЙ ДЕФОРМАЦИИ МЕТАЛЛА (57) Изобретение относится к прокатному производству и может быть использовано при моделировании процессов прокатки. Цель изобретения - повышение точности и расширение диапазона экспериментальных исследований при моделировании процессов прокатки. В процессе деформации металла теизометрические вставки &. соединенные с сегментом 5 тягами 8 и рычагом 7, шэрнирно закрепленным на опорной подушке 3 в центре кривизны ее поверхности, перемещаются касательно к траектории движения сегментов, фиксируя окружное усилие на каждом из них. Это позволяет повысить достоверность исследования. 1 ил. Щ О Фиг.1 .(,* Изобретение относится к прокатному производству может быть использовано при моделировании процессов прокатки и является усовершенствованием устройства поавт.св. N? 1380814. Целью изобретения является повышение точности и расширение диапазона экспериментальных исследований при моделировании процессов прокатки. На чертеже показано предлагаемое устройство, вид сверху. Устройство состоит из станины 1 нажимного механизма 2, гайки которого размещены неподвижно в поперечинах, станины, а винты упираются в направляющие подушки 3, опорные плоскости которых выполнены по радиусу. Направляющие подушки 3 размещены в окне станины 1 и удерживаются от осевых перемещений планками 4, которые крепятся к верхней и нижней частям станины. Профилированные сегменты 5, опирающиеся на подушки 3. соединены при помощи текзометрическмх вставок 6 с рычагами 7, шарнирно закрепленными на опорных подушках в геометрическом центре кривизны их поверхности и тягами 8. Последние в свою очередь сопряжены: одна с ползуном 9, зафиксированным от вращательного дпмжения, направляющими tO. а другая - с рычагом 11. Встезки б являются датчиком усилий между сегментами и тягой и выполнены в виде упругого элемента с тензодатчиками. 5 10 15 20 25 30 ношение плеч соответствовало требуемому значению степени зссиаметрии моделируемого процесса прокатки. Затем нажимным механизмом 2 устанэвливэют требуемый зазор между сегментами и подают в этот зазор заготовку 13. После этого включают привод 14, при этом ползун 9 перемещается поступательно и сообщает поступательное движение профилированньш сегментом 5 через тяги 8 и тензометрические вставки 6. При этом, за счет того, что тензометрические вставки б одним концом сопряжены с сегментом 5, а другим - с тягами 8 и рычагом 7, шарнирно закрепленным на опорной подушке 3 в центре кривизны ее поверхности, их положение в процессе деформации сегментами 5 заготовки 13 в каждый момент времени будет касательно к траектории движения сегментов 5 тем самым, предварительно протаривамные теизоиетрические вставки 6, фиксируют окружное усилие на каждом из сегментов, следовательно, и распределение моментов моделируемого процесса прокатки, для чего полученные усилия расчитываются путем умножений на радиус опорной подушки. Предлагаемое устройство позволяет поеысить точность м расширить диапазон экслериментальных исследований процессов прокатки. Формула изобретения - . Устройство для пластической деформаДля непосредственного измерений те- 35 цми металла, по авг.св. N? 1380814, о т л и ч а ю щ е е с я тем, что. с целью повышения кущих значений нормальных и касательных точности и расширения диапазона экспериконтактных напряжений служат точные месментальных исследований при моделировасодозы 12, размещенные в теле профилиронии процессов прокатки, оно снабжено ванных сегментов 5. Устройство работает следующим обра- 40 тензометрическими вставками с рычагами, зом. шарнирно одним концом установленными После настроили и отладки тензометрина опорной подушке в геометрическом ценческой аппаратуры непосредственно перед тре кривизны ее поверхности, при этом процессом деформации шарнирную опору вставки шарнирно соединены одним конодной из тяг 8 vr-іанавливают в продольном 45 цом с сегментами, а другим концом - с тягапазу рычага 11 и фиксируют так, чтобы соотми и вторым концом рычага. Редактор Н. Рогулич Составитель Техред 1 ^ Корректор С. Черни Заказ 1566 Тираж 342 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
