Пристрій для оріентування радіодеталей, переважно з двома односторонніми виводами

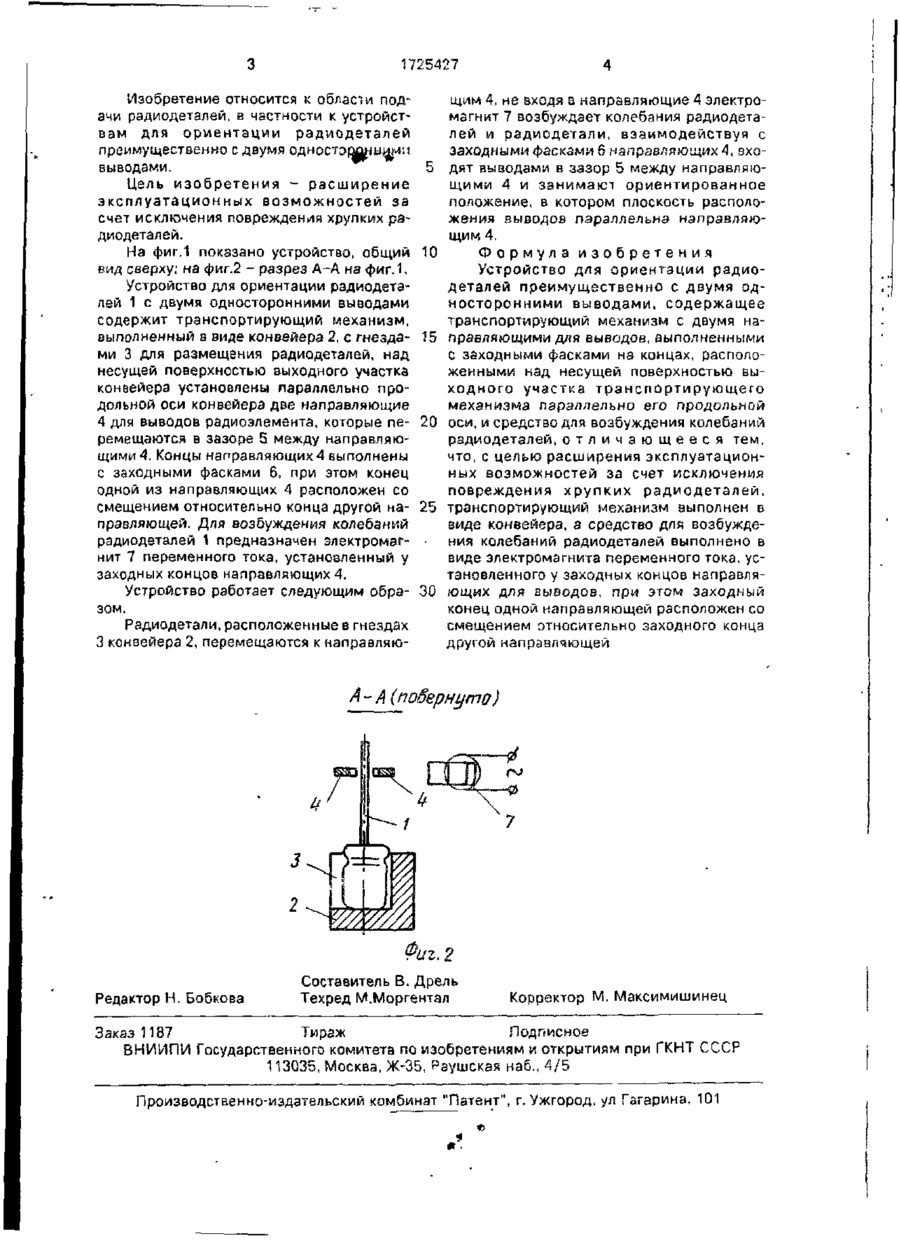

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (И) (51)5 Н 05 К 13/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР O F" і—* К - I р-% OF^T"! К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4715986/21 (?2) 02 06 89 (46)07 04 92 Бюл. Ne 13 f (72) В Ф Кошелевский, А С Рабийчук и Н С Гуцалюк (53)621 396 6 002(088 8) (56) Патент США № 3288267, кл. 198-220,29 11 69 (54) УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ РАДИОДЕТАЛЕЙ ПРЕИМУЩЕСТВЕННО С ДВУМЯ ОДНОСТОРОННИМИ ВЫВОДАМИ (57) Изобретение относится к области подачи радиодеталей, Б частности к устройст ті ' \ вам для ориентации радиодеталей с односторонними выводами Цель изобретения расширение эксплуатационных возможностей за счет исключения повреждения хрупких радиодеталей- достигается за счет того что при подаче радиодеталей 1, расположенных в гнездах конвейера 2, к направляющим 4, выполненным с заходными фасками 6, электромагнитом 7, расположенным у заходных концов направляющих 4 возбуждают колебания радиодеталей, что способствует их ориентации заходными фасками 6 направляющих 4 2 ил \ и J \- і^ч—("А ФигЛ 1725427 Изобретение относится к обласіи подачи радиодеталей, в частности к устройствам для ориентации радиодеталей преимущественно с двумя выводами. Цель изобретения - расширение эксплуатационных возможностей за счет исключения повреждения хрупких радиодеталей. На фиг.1 показано устройство, общий вид сверху; на фиг.2 - разрез А-А на фиг.1. Устройство для ориентации радиодеталей 1 с двумя односторонними выводами содержит транспортирующий механизм, выполненный в виде конвейера 2, с гнездами 3 для размещения радиодеталей, над несущей поверхностью выходного участка конвейера установлены параллельно продольной оси конвейера две направляющие 4 для выводов радиоэлемента, которые перемещэются в зазоре 5 между направляющими 4. Концы направляющих 4 выполнены с заходными фасками 6, при этом конец одной из направляющих 4 расположен со смещением относительно конца другой направляющей. Для возбуждения колебаний радиодеталей 1 предназначен злектромэгнит 7 переменного тока, установленный у заходных концов направляющих 4. Устройство работает следующим образом. Радиодетали, расположенные в гнездах 3 конвейера 2, перемещаются к направляю 10 15 20 25 • 30 щим 4, не входя в направляющие 4 электромагнит 7 возбуждает колебания радиодеталей и рздисдетали, взаимодействуя с заходными фасками 6 направляющих 4, входят выводами в зазор 5 между направляющими 4 и занимают ориентированное положение, в котором плоскость расположения выводов параллельна направляющим 4. Формула изобретения Устройство для ориентации радиодеталей преимущественно с двумя односторонними выводами, содержащее транспортирующий механизм с двумя направляющими для выводов, выполненными с заходными фасками на концах, расположенными над несущей поверхностью выходного участка транспортирующего механизма параллельно его продольной оси, и средство для возбуждения колебаний радиодеталей, о т л и ч а ю щ е е с я тем. что, с целью расширения эксплуатационных возможностей за счет исключения повреждения хрупких радиодеталей, транспортирующий механизм выполнен в аиде конвейера, а средство для возбуждения колебаний радиодеталей выполнено в виде электромагнита переменного тока, установленного у заходных концов направляющих для выводов, при этом эаходный конец одной направляющей расположен со смещением относительно заходного конца другой направляющей 7 Ш}п Редактор Н. Бобкова о Составитель В. Дрель Техред М.Моргентал Корректор М. Максимишинец Заказ 1187 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наБ,, 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул Гагарина, 101
