Пристрій для виготовлення рулонів фольги з приєднаними виводами
Номер патенту: 14315
Опубліковано: 25.04.1997
Автори: Полевнічий Генадій Григорович, Єднак Леонід Леонтійович, Боков Юрій Краснополкович
Формула / Реферат
Устройство для изготовления рулонов фольги с присоединенными выводами, содержащее установленные на основании шпиндели для бобин фольги и проволоки, механизмы изготовления выводов, переноса выводов и присоединения выводов к фольге и механизм протяжки фольги, причем механизм изготовления выводов снабжен узлами сварки и плющения, а узел плющения выполнен в виде матрицы и соединенного с приводом пуансона, отличающееся тем, что, с целью улучшения качества изготовления рулонов фольги с присоединенными выводами и повышения производительности в работе, оно снабжено штоком и шарнирно закрепленными на нем подпружиненными ножами, причем рабочие кромки ножей размещены на боковой поверхности матрицы и пуансона с возможностью перемещения вдоль плоскости их разъема, а механизм переноса выводов выполнен в виде размещенной на основании каретки с двумя захватами и копиром, каждый из захватов выполнен в виде подпружиненного двуплечего рычага с подпружиненным ползуном, а копир подвижно размещен в каретке с возможностью взаимодействия с каждым из двуплечих рычагов и ползунов.
Текст

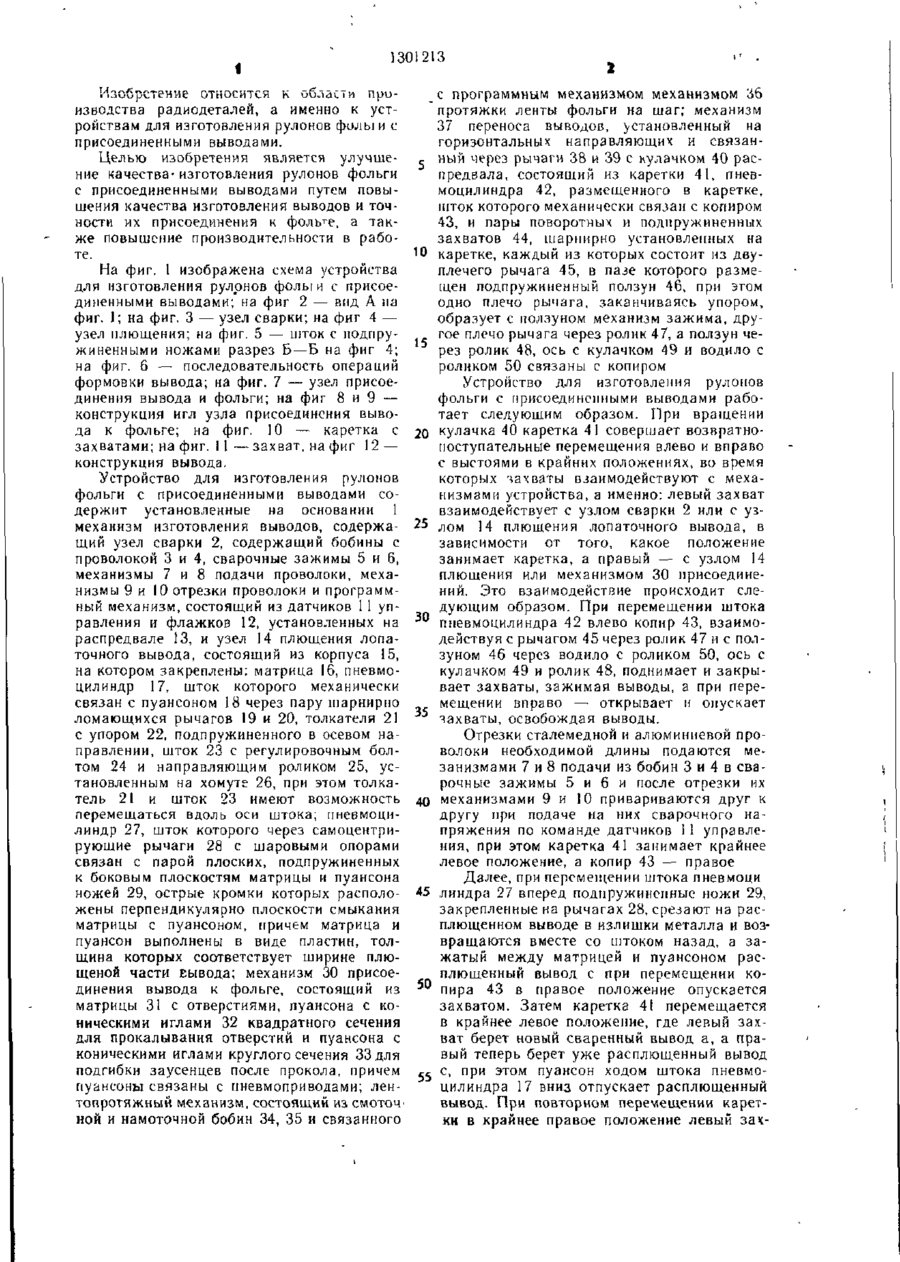

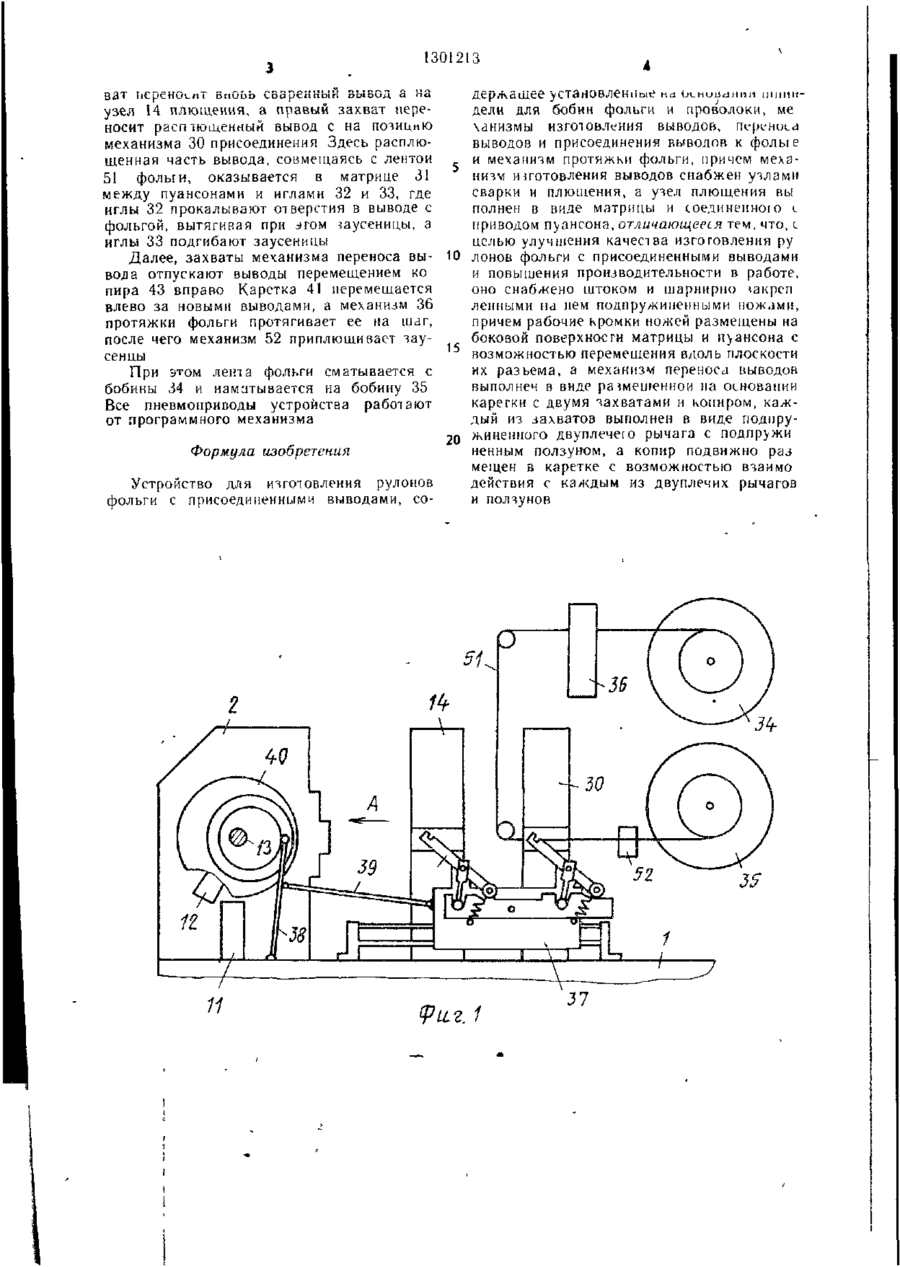

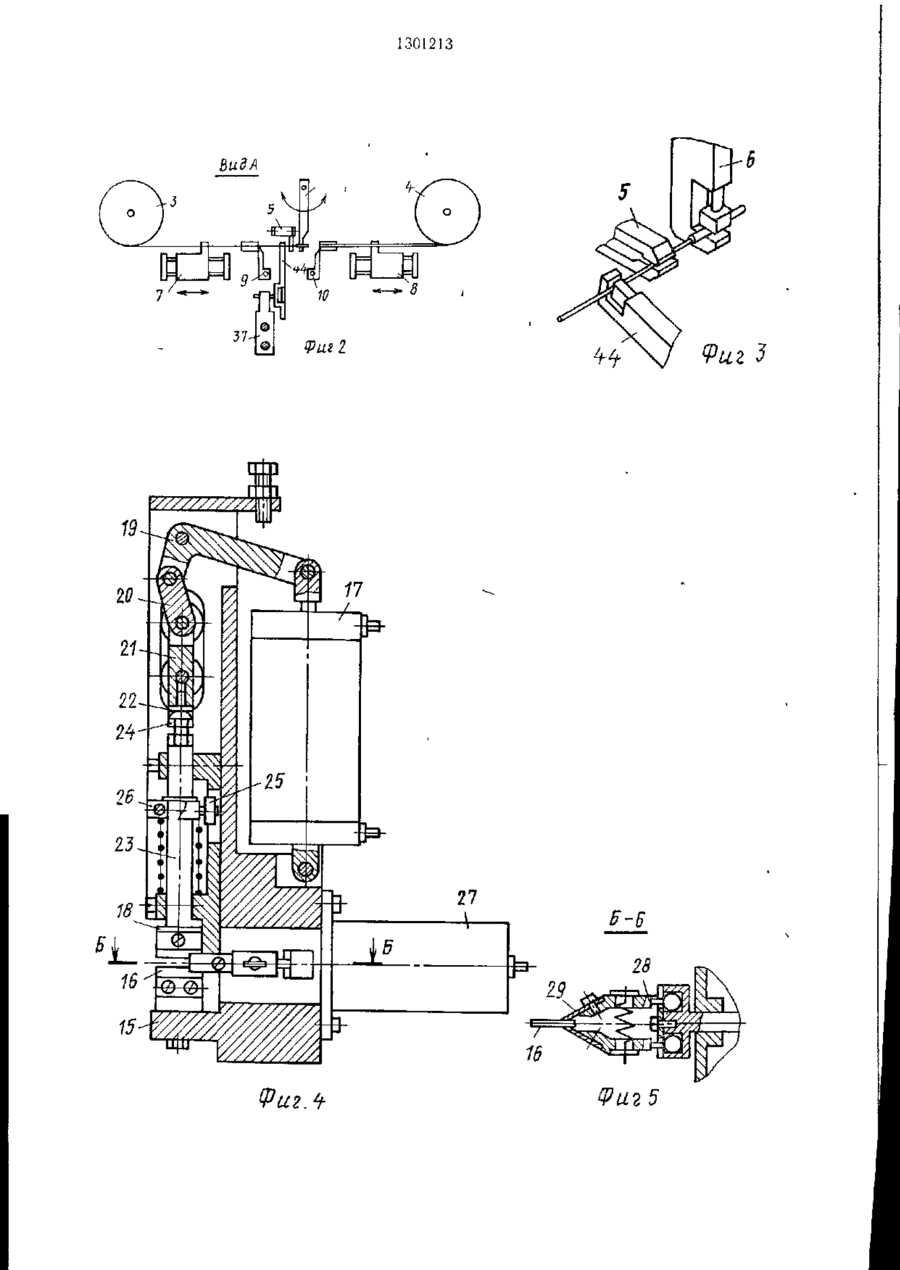

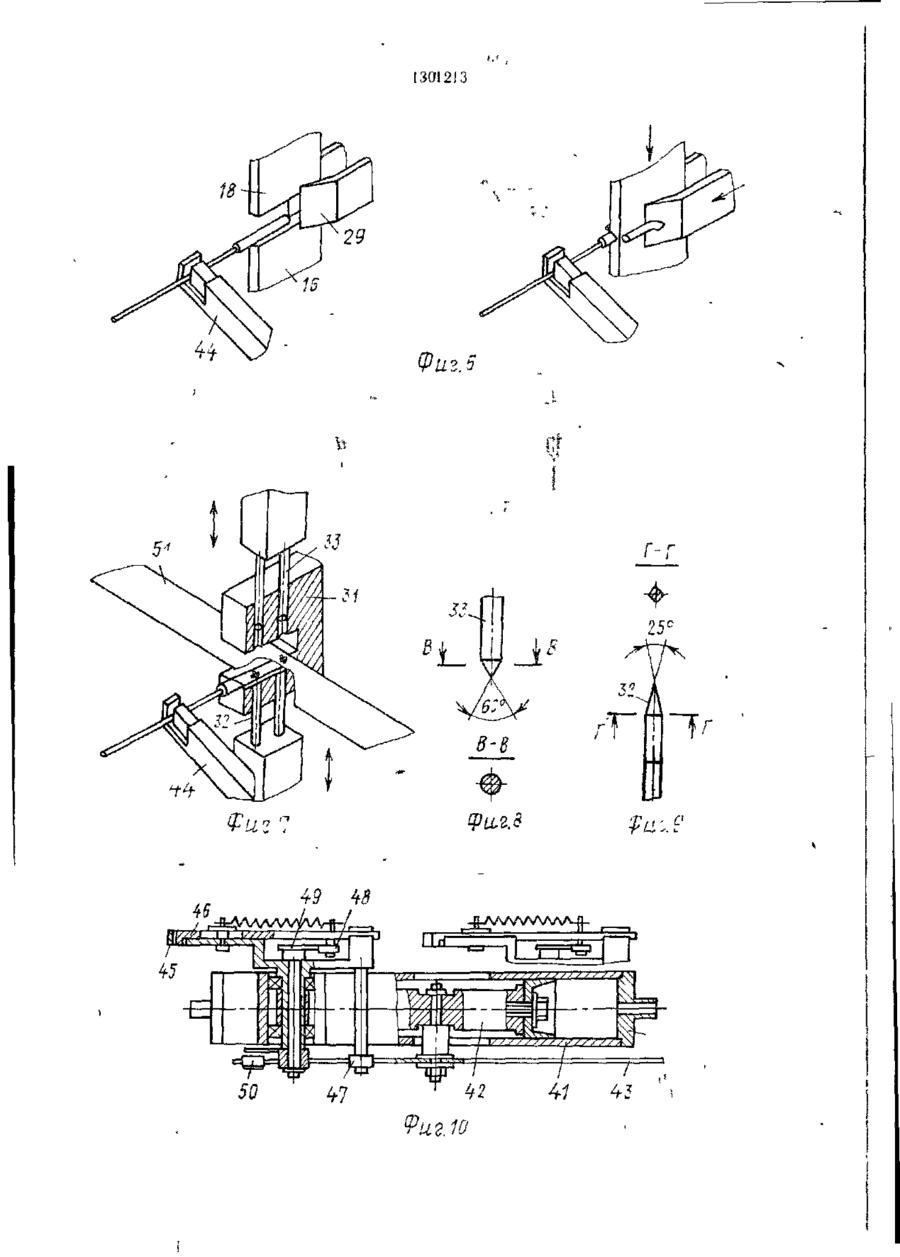

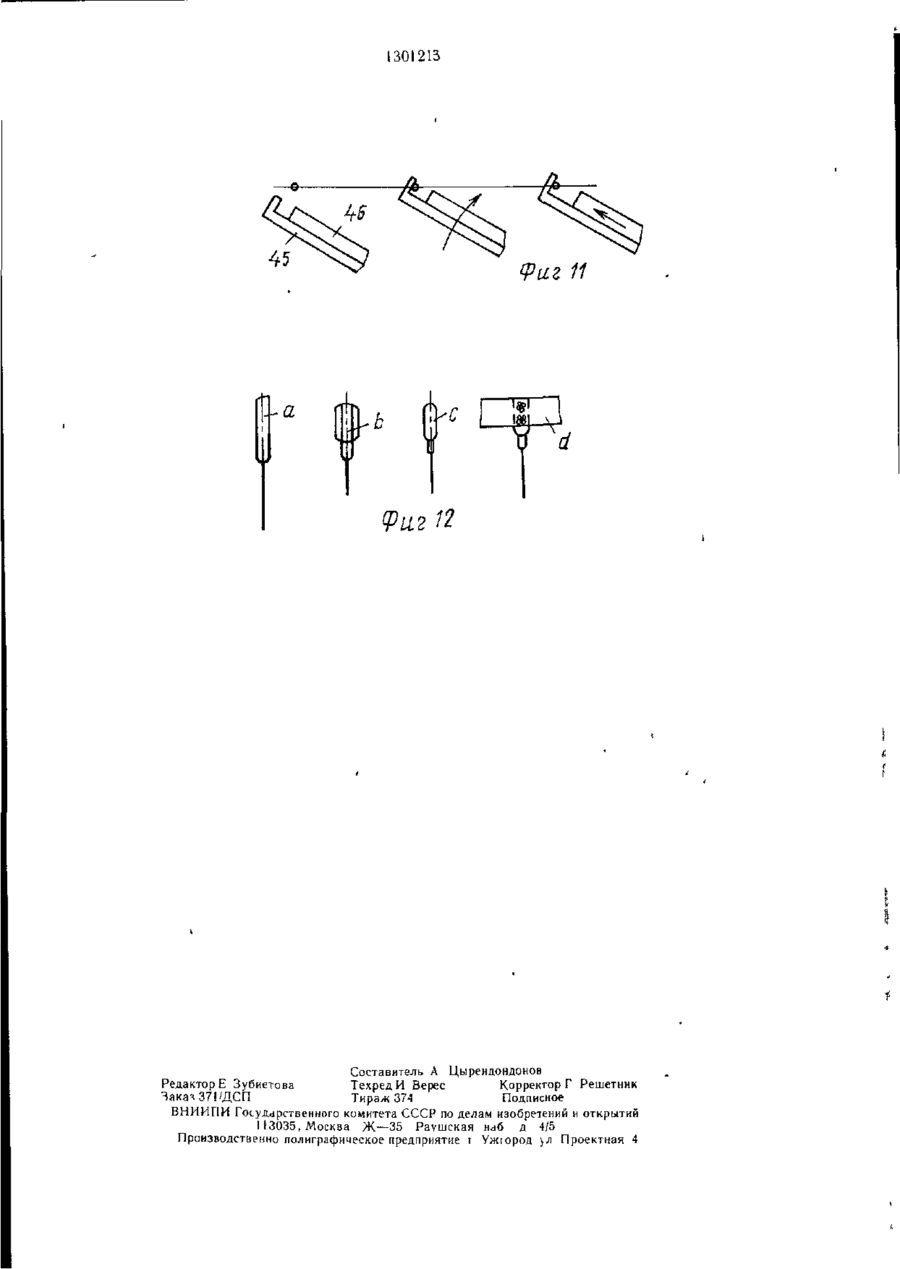

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЗКІ № Ї* ' 9 К СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК „SIL 13012I3 А1 (51) 4 H O I G 1 3 / 0 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3891140/24 21 (22) 30 04 85 (72) Л Л Еднак, Г Г Полевничий и Ю К Боков (53) 621 319 4 002 5(088.8) (56) Авторское свидетельство СССР № 862254, кл Н 01 G ! 3/02, 28 08 79 Авторское свидетельство СССР № 1209761, кл Н 0 і G 13/02, 1986. (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ РУЛОНОВ ФОЛЬГИ С ПРИСОЕДИНЕННЫМИ ВЫВОДАМИ (57) Изобретение относится к области производства радиодеталей Цель — улучшение качества изг отовлсния рулонов фольги с присоединенными выводами (В) и повышение производительности в работе Устройство для изготовления рулонов фольги содержит механизмы (М) изготовления В, подачи и отрезки проволоки, программный М, у-іеі плющения В с матрицей (МТ) и пуансоном, М 30 присоединения В к фолые с МТ и пуансонами с иглами, М 36 протяжки ленты фольги, М 37 переноса В Цель достигается тем, что устройство снабжено закрепленными на рычагах подпружиненными ножами, острые кромки которых расположены перпендикулярно плоскости смыкания МТ и пуансона узла плющения В, позволяющими срезать на расплющенном В излишки металла, а М 37 переноса В выполнен в виде шарнирно уста новленных на каретке захватов 44, каждый из которых состоит из двуплечего рычага с подпружиненным ползуном, при эгом один из захватов 44 переносит сваренный В на узел плющения В, а другой переносит расплющеннын В к М 30 присоединения В к фольге Устройство позволяет повысить точ ность присоединения В к фольге, 12 ил с 1 1301213 Изобретение относится к ибласіи производства радиодеталей, а именно к устройствам для изготовления рулонов фолы и с присоединенными выводами. Целью изобретения является улучшение качества- изготовления рулонов фольги с присоединенными выводами путем повышения качества изготовления выводов и точности их присоединения к фольге, а также повышение производительности в работе. На фиг. 1 изображена схема устройства для изготовления рулонов фолы и с присоединенными выводами; на фиг 2 — вид А па фиг. 1; на фиг. 3 — узел сварки; на фиг 4 — узел плющения; на фиг. 5 — шток с подпружиненными ножами разрез Б—Б на фиг 4; на фиг. 6 — последовательность операций формовки вывода; на фиг. 7 — узел присоединения вывода и фольги; на фиг 8 и 9 — конструкция игл узла присоединения вывода к фольге; на фиг. 10 — каретка с захватами; на фиг. 11 — захват, на фиг 12 — конструкция вывода. Устройство для изготовления рулонов фольги с присоединенными выводами содержит установленные на основании 1 механизм изготовления выводов, содержащий узел сварки 2, содержащий бобины с проволокой 3 и 4, сварочные зажимы 5 и 6, механизмы 7 и 8 подачи проволоки, механизмы 9 и 10 отрезки проволоки и программный механизм, состоящий из датчиков 1 1 управления и флажков 12, установленных на распредвале 13, и узел 14 плющения лопаточного вывода, состоящий из корпуса 15, на котором закреплены: матрица 16, пневмоцилиндр 17, шток которого механически связан с пуансоном 18 через пару шарнирно ломающихся рычагов 19 и 20, толкателя 21 с упором 22, подпружиненного в осевом направлении, шток 23 с регулировочным болтом 24 и направляющим роликом 25, установленным на хомуте 26, при этом толкатель 21 и шток 23 имеют возможность перемещаться вдоль оси штока; иневмоцилиндр 27, шток которого через самоцентрирующие рычаги 28 с шаровыми опорами связан с парой плоских, подпружиненных к боковым плоскостям матрицы и пуансона ножей 29, острые кромки которых расположены перпендикулярно плоскости смыкания матрицы с пуансоном, причем матрица и пуансон выполнены в виде пластин, толщина которых соответствует ширине плющеной части вывода; механизм 30 присоединения вывода к фольге, состоящий из матрицы 31 с отверстиями, пуансона с коническими иглами 32 квадратного сечения для прокалывания отверстий и. пуансона с коническими иглами круглого сечения 33 для подгибки заусенцев после прокола, причем пуансоны связаны с пневмоприводами; лентопротяжный механизм, состоящий из смоточ' ной и намоточной бобин 34, 35 и связанного с программным механизмом механизмом 36 протяжки ленты фольги на шаг; механизм 37 переноса выводов, установленный на горизонтальных направляющих и связанный через рычаги 38 и 39 с кулачком 40 распредвала, состоящий из каретки 41, пневмоцилиндра 42, размещенного в каретке, шток которого механически связан с копиром 43, и пары поворотных и подпружиненных захватов 44, шарнирно установленных на 10 каретке, каждый из которых состоит из двуплечего рычага 45, в пазе которого размещен подпружиненный ползун 46, при этом одно плечо рычага, заканчиваясь упором, образует с ползуном механизм зажима, другое плечо рычага через ролик 47, а ползун че15 рез ролик 48, ось с кулачком 49 и водило с роликом 50 связаны с копиром Устройство для изготовления рулонов фольги с присоединенными выводами работает следующим образом. При вращении 20 кулачка 40 каретка 41 совершает возвратнопоступательные перемещения влево и вправо с выстоями в крайних положениях, во время которых захваты взаимодействуют с механизмами устройства, а именно: левый захват взаимодействует с узлом сварки 2 или с узлом 14 плющения лопаточного вывода, в зависимости от того, какое положение занимает каретка, а правый — с узлом 14 плющения или механизмом 30 присоединений. Это взаимодействие происходит следующим образом. При перемещении штока пневмоцилиндра 42 влево копир 43, взаимодействуя с рычагом 45 через ролик 47 и с ползуном 46 через водило с роликом 50, ось с кулачком 49 и ролик 48, поднимает и закрывает захваты, зажимая выводы, а при перемещении вправо — открывает и опускает 35 захваты, освобождая выводы. Отрезки сталемеднои и алюминиевой проволоки необходимой длины подаются мезанизмами 7 и 8 подачи из бобин 3 и 4 в сварочные зажимы 5 и б и после отрезки их 40 механизмами 9 и 10 привариваются друг к другу при подаче на них сварочного напряжения по команде датчиков І 1 управления, при этом каретка 41 занимает крайнее левое положение, а копир 43 — правое Далее, при перемещении штока пневмоци 45 линдра 27 вперед подпружиненные ножи 29, закрепленные на рычагах 28, срезают на расплющенном выводе в излишки металла и возвращаются вместе со штоком назад, а зажатый между матрицей и пуансоном расплющенный вывод с при перемещении копира 43 в правое положение опускается захватом. Затем каретка 41 перемещается в крайнее левое положение, где левый захват берет новый сваренный вывод а, а правый теперь берет уже расплющенный вывод с, при этом пуансон ходом штока пневмоее цилиндра 17 вниз отпускает расплющенный вывод. При повторном перемещении каретки в крайнее правое положение левый зак 1301213 ват переносит Вгіоьь сваренный вывод а на узел 14 плющения, а правый захват переносит расп тющенный вывод с на позицию механизма 30 присоединения Здесь расплющенная часть вывода, совмещаясь с лентой _ 51 фольги, оказывается в матрице 31 между пуансонами и иглами 32 и 33, где иглы 32 прокалывают отверстия в выводе с фольгой, вытягивая при JPOM заусеницы, а иглы 33 подгибают заусеницы Далее, захваты механизма переноса вы- 10 вода отпускают выводы перемещением ко пира 43 вправо Каретка 41 перемещается влево за новыми выводами, а механизм 36 протяжки фольги протягивает ее на шаг, после чего механизм 52 приплющивает зау15 сенцы При этом л е т а фольги сматывается с бобины 34 и наматывается на бобину 35 Все пневмоприводы устройства работают от программного механизма держащее уСТагіОВДЄНііг>іЄ т і (д_ниіісінііи шнии дели для бобин фольги и проволоки, ме чанизмы изготовления выводов, переноса выводов и присоединения выводов к фолые и механизм протяжки фольги, причем механизм изготовления выводов снабжен узлами сварки и плющения, а узел плющения вы полнен в виде матрицы и соединенного L приводом пуансона, отличающееся тем, что, с целью улучшения качества изготовления ру лонов фольги с присоединенными выводами и повышения производительности в работе, оно снабжено штоком и шарнирно окреп ленными иа нем подпружиненными ножами, причем рабочие кромки ножей размещены на боковой поверхности матрицы и пуансона с возможностью перемещения вдоль плоскости их разьема, а механизм переноса выводов выполнен в виде размешенной на основании карегки с двумя захватами и копиром, каждый из захватов выполнен в виде подпру20 жиненного двуплечею рычага с подпружи ненным ползун-ом, а копир подвижно раз Формула изобретения меіцен в каретке с возможностью взаимо действия с каждым из двуплечих рычагов Устройство для изготовления рулонов фольги с присоединенными выводами, сои ползунов 1301213 ВидА 4-. 10 37 Фиг Z 19 Фиг А Фиг 5 І ЗОЇ 213 Lf Фиг, Г 15 • г - о 49 45 Ы. ZZZL so a 4J 1301213 Фиг 11 ffl а Фиг 12 Составитель А Цырендондонов Техред И Верес Корректор Г Решетник РедакторЕ Зубиетова Закач371ЩСП Тираж 374 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 13035, Москва Ж—35 Раушская наб д 4/5 Производственно полиграфическое предприятие і Ужюрод )Л Проектная 4
