Пристрій для установки на друковані плати радіоелементів, переважно мікросхем

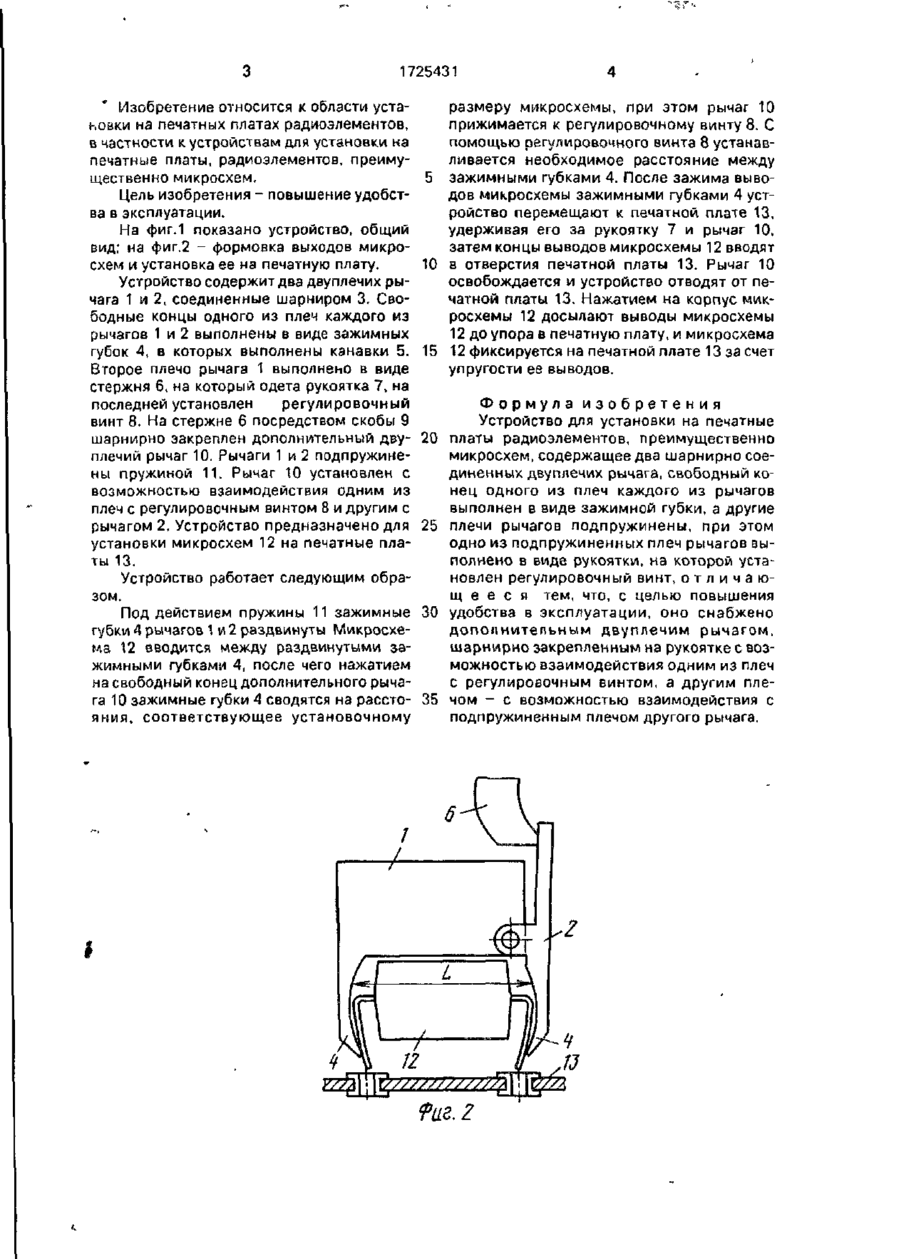

Изобретение относится к области установки радиоэлементов на печатные платы, в частности, к устройствам для установки на печатные платы радиоэлементов, преимущественно микросхем Цель изобретения повышение удобства в эксплуатации достигается за счет того, что микросхема зажимается между зажимными губками 4 двуплечих рычагов 1 и 2 посредством дополнительного двуплечего рычага 10, закрепленного на рукоятке 7, который взаимодействует с плечом двуплечего рычага 2, что уменьшает усилие, необходимое для зажима микросхемы. 2 ил. (56) Патент США № 3797092, кл. Н05 К 13/04, 19.03.74. (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ НА ПЕЧАТНЫЕ ПЛАТЫ РАДИОЭЛЕМЕНТОВ, ПРЕИМУЩЕСТВЕННО МИКРОСХЕМ , т С ел со Фиг 1 1725431 Изобретение относится к области установки на печатных платах радиоэлементов, в частности к устройствам для установки на печатные платы, радиоэлементов, преимущественно микросхем. 5 Цель изобретения - повышение удобства в эксплуатации. На фиг.1 показано устройство, общий вид; на фиг.2 - формовка выходов микросхем и установка ее на печатную плату. 10 Устройство содержит два двуплечих рычага 1 и 2, соединенные шарниром 3. Свободные концы одного из плеч каждого из рычагов 1 и 2 выполнены в виде зажимных губок 4, в которых выполнены канавки 5. 15 Второе плечо рычага 1 выполнено в виде стержня 6, на который одета рукоятка 7, на последней установлен регулировочный винт 8. На стержне 6 посредством скобы 9 шарнирно закреплен дополнительный дву- 20 плечий рычаг 10. Рычаги 1 и 2 подпружинены пружиной 11. Рычаг 10 установлен с возможностью взаимодействия одним из плеч с регулировочным винтом 8 и другим с рычагом 2. Устройство предназначено для 25 установки микросхем 12 на печатные платы 13. Устройство работает следующим образом. Под действием пружины 11 зажимные 30 губки 4 рычагов 1 и 2 раздвинуты Микросхема 12 вводится между раздвинутыми зажимными губками 4, после чего нажатием на свободный конец дополнительного рычага 10 зажимные губки 4 сводятся на рассто- 35 яния, соответствующее установочному размеру микросхемы, при этом рычаг 10 прижимается к регулировочному винту 8. С помощью регулировочного винта 8 устанавливается необходимое расстояние между зажимными губками 4. После зажима выводов микросхемы зажимными губками 4 устройство перемещают к печатной плате 13, удерживая его за рукоятку 7 и рычаг 10, затем концы выводов микросхемы 12 вводят в отверстия печатной платы 13. Рычаг 10 освобождается и устройство отводят от печатной платы 13. Нажатием на корпус микросхемы 12 досылают выводы микросхемы 12 до упора в печатную плату, и микросхема 12 фиксируется на печатной плате 13 за счет упругости ее выводов. Формула изобретения Устройство для установки на печатные платы радиоэлементов, преимущественно микросхем, содержащее два шарнирно соединенных двуплечих рычага, свободный конец одного из плеч каждого из рычагов выполнен в виде зажимной губки, а другие плечи рычагов подпружинены, при этом одно из подпружиненных плеч рычагов выполнено в виде рукоятки, на которой установлен регулировочный винт, о т л и ч а ю щ е е с я тем, что, с целью повышения удобства в эксплуатации, оно снабжено дополнительным двуплечим рычагом, шарнирно закрепленным на рукоятке с возможностью взаимодействия одним из плеч с регулировочным винтом, а другим плечом - с возможностью взаимодействия с подпружиненным плечом другого рычага. z faz.Z 1725431 10 15 20 25 ЗО 35 40 45 50 Редактор Н. Бобкова Составитель В. Дрель Техред М.Моргентал Корректор М. Максимишинец Заказ 1187 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
