Рідкоструминний сопловий прилад

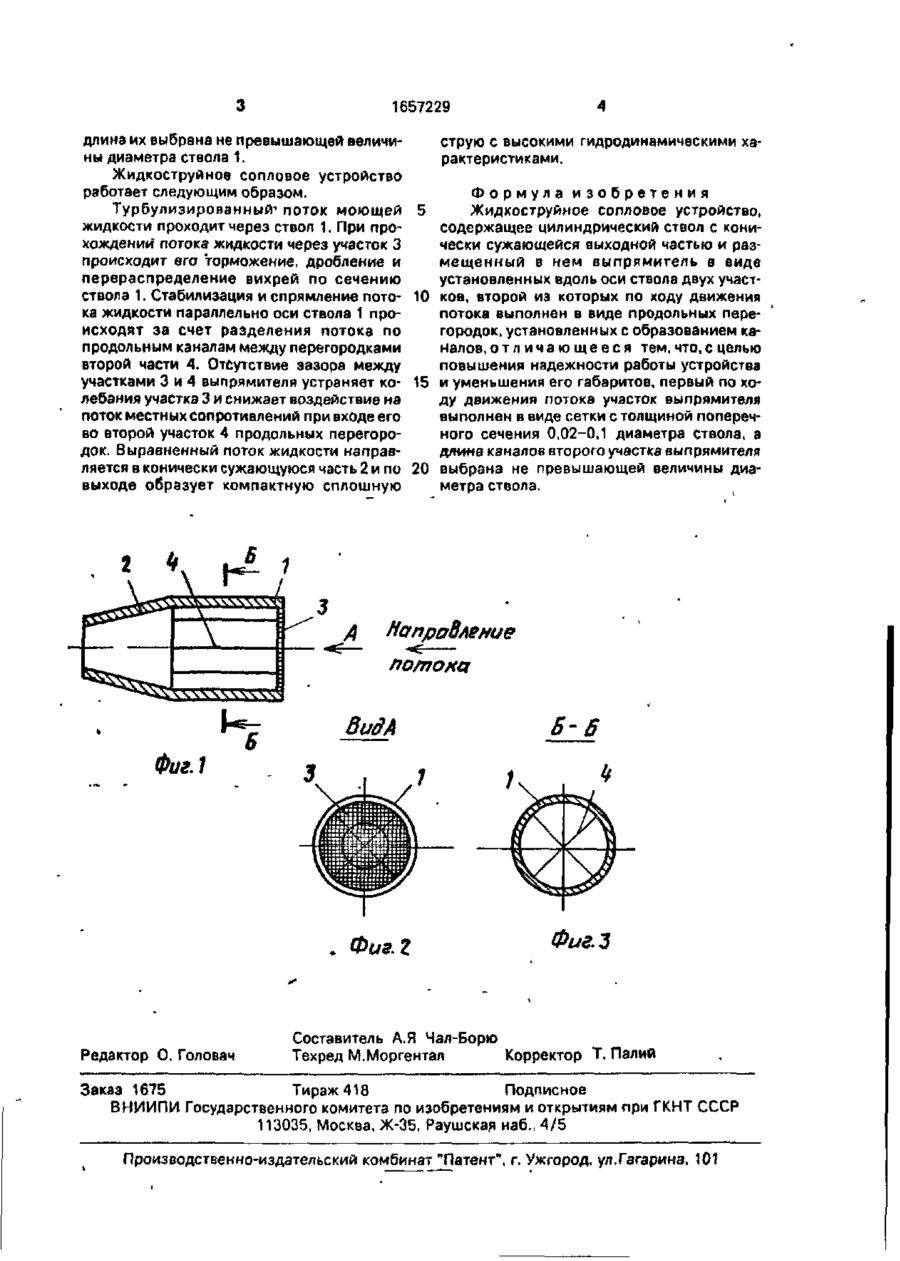

Изобретение относится к области машиностроения, в частности к конструкции устройств для создания дальнобойных струй жидкости, и может быть использовано в малогабаритных моечных головках для струйной очистки внутренних поверхностей различных емкостей от жировых и механических примесей. Цель изобретения - повы шение надежности в работе устройства и уменьшение его габаритов Для этого в жидкоструйном сопловом устройстве первый по ходу движения потока участок выпрямителя выполнен в виде сетки с толщиной поперечного сечения равной 0,02-0,1 диаметра ствола Длина каналов второго участка выпрямителя не превышает величины диаметра ствола В устройстве обеспечиваются уменьшение турбулентности вихрей и перераспределение потока по сечению цилиндрического ствола а также минимальное количество каналов второго по ходу потока участка, что обусловлено созданием параллельного потока на входе в сужающуюся часть ствола. Отсутствие зазора между участками выпрямителя позволяет уменьшить местные сопротивления и создать жесткую опору для сетки 3 ил Изобретение относится к машиностроению, в частности к конструкции устройств создания дальнобойных струй жидкости, и может быть использовано в малогабаритных моечных головках для струйной очистки внутренних поверхностей различных емкостей от жирных и механических загрязнений. Цель изобретения - повышение надежности работы устройства и уменьшение его габаритов. На фиг 1 изображено сопловое устройство, продольный разрез; на фиг 2 - вид А на фиг.1; на фиг.З - разрез Б-Б на фиг.1. Жидкоструйное сопловое устройство содержит цилиндрический ствол 1 с конически сужающейся выходной частью 2 и раз мещенный в стволе 1 выпрямитель в виде установленных вдоль оси ствола 1 двух участков 3 и 4 Для уменьшения турбулентных вихрей и перераспределения потока по сечению цилиндрического ствола 1 первый по ходу движения потока участок 3 выпрямителя выполнен в виде сетки с толщиной поперечного сечения выбранной равной от 0,02 до 0,1 диаметра ствола 1 и диагонального размера каждой ячейки от 0,1 до 0,8 мм Второй по ходу движения потока участок 4 выполнен в виде продольных перегородок, предназначенных для создания параллельного потока на входе в сужающуюся выходную часть 2 и установленных с образованием каналов вплотную к сетке участка 3, число которых не меньше четырех, а (21)4703998/05 (22)03 04.89 (46) 23 06.91. Бюл. №23 (72) С.М.Ермолаев, Б П Ефимчук, А В.Кислица, М.Н.Хвостов и В М Шароиюк (53) 66.069 83 (088 8) (56) Авторское свидетельство СССР • №1327986, кл В 05 В 1/34, 1985 с ел 1657229 длина их выбрана не превышающей величины диаметра ствола 1. Жидкоструйное сопловое устройство работает следующим образом. Турбулизированный1 поток моющей 5 жидкости проходит через ствол 1. При прохождении потока жидкости через участок 3 происходит era торможение, дробление и перераспределение вихрей по сечению ствола 1. Стабилизация и спрямление пото- 10 ка жидкости параллельно оси ствола 1 происходят за счет разделения потока по продольным каналам между перегородками второй части 4. Отсутствие зазора между участками 3 и 4 выпрямителя устраняет ко- 15 лебания участка 3 и снижает воздействие на поток местных сопротивлений при входе его во второй участок 4 продольных перегородок. Выравненный поток жидкости направляется в конически сужающуюся часть 2 и по 20 выходе образует компактную сплошную 2 струю с высокими гидродинамическими характеристиками. Формула изобретения Жидкоструйное сопловое устройство, содержащее цилиндрический ствол с конически сужающейся выходной частью и размещенный в нем выпрямитель в виде установленных вдоль оси ствола двух участков, второй из которых по ходу движения потока выполнен в виде продольных перегородок, установленных с образованием каналов, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства и уменьшения его габаритов, первый по ходу движения потока участок выпрямителя выполнен в виде сетки с толщиной поперечного сечения 0,02-0,1 диаметра ствола, а д/Hwa каналов второго участка выпрямителя выбрана не превышающей величины диаметра ствола. 4 \ потока Фиг.1 ФигЛ Редактор О. Головач Фие.3 Составитель А.Я Чал-Борю Техред М.Моргентал Корректор Т. Палий Заказ 1675 Тираж 418 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
