Стартер тлійного розряду

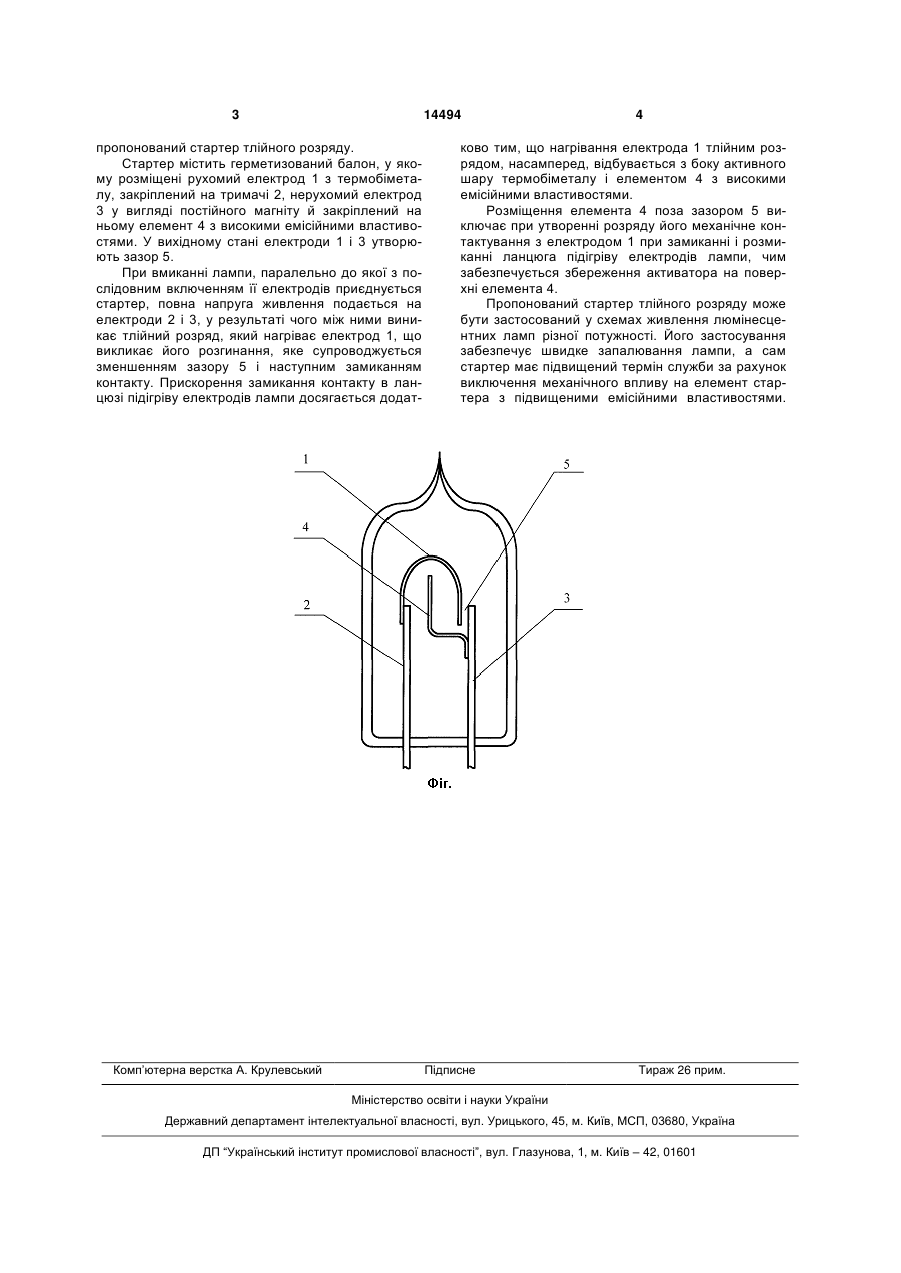

Стартер тлійного розряду, що містить герметизований балон, усередині якого розміщені рухомий електрод з термобіметалу, що має феромагнітні властивості, закріплений на тримачі, і нерухомий електрод у вигляді постійного магніту, який відрізняється тим, що на нерухомому електроді закріплений додатковий елемент з високими емісійними властивостями, вільний кінець якого розміщений між електродом з термобіметалу і його тримачем. (19) (21) u200511282 (22) 28.11.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Брезінський Володимир Георгійович, Намітоков Кемаль Кадирович, Шепілко Євген Володимирович, Бойко Лілія В'ячеславівна, Чамара Сергій Олександрович, Дмитрієв Сергій Львович, Саприка Олександр Вікторович (73) ХАРКІВСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ МІСЬКОГО ГОСПОДАРСТВА 3 14494 пропонований стартер тлійного розряду. Стартер містить герметизований балон, у якому розміщені рухомий електрод 1 з термобіметалу, закріплений на тримачі 2, нерухомий електрод 3 у вигляді постійного магніту й закріплений на ньому елемент 4 з високими емісійними властивостями. У вихідному стані електроди 1 і 3 утворюють зазор 5. При вмиканні лампи, паралельно до якої з послідовним включенням її електродів приєднується стартер, повна напруга живлення подається на електроди 2 і 3, у результаті чого між ними виникає тлійний розряд, який нагріває електрод 1, що викликає його розгинання, яке супроводжується зменшенням зазору 5 і наступним замиканням контакту. Прискорення замикання контакту в ланцюзі підігріву електродів лампи досягається додат Комп’ютерна верстка А. Крулевський 4 ково тим, що нагрівання електрода 1 тлійним розрядом, насамперед, відбувається з боку активного шару термобіметалу і елементом 4 з високими емісійними властивостями. Розміщення елемента 4 поза зазором 5 виключає при утворенні розряду його механічне контактування з електродом 1 при замиканні і розмиканні ланцюга підігріву електродів лампи, чим забезпечується збереження активатора на поверхні елемента 4. Пропонований стартер тлійного розряду може бути застосований у схемах живлення люмінесцентних ламп різної потужності. Його застосування забезпечує швидке запалювання лампи, а сам стартер має підвищений термін служби за рахунок виключення механічного впливу на елемент стартера з підвищеними емісійними властивостями. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
