Кольцевий підвід відцентрового насосу

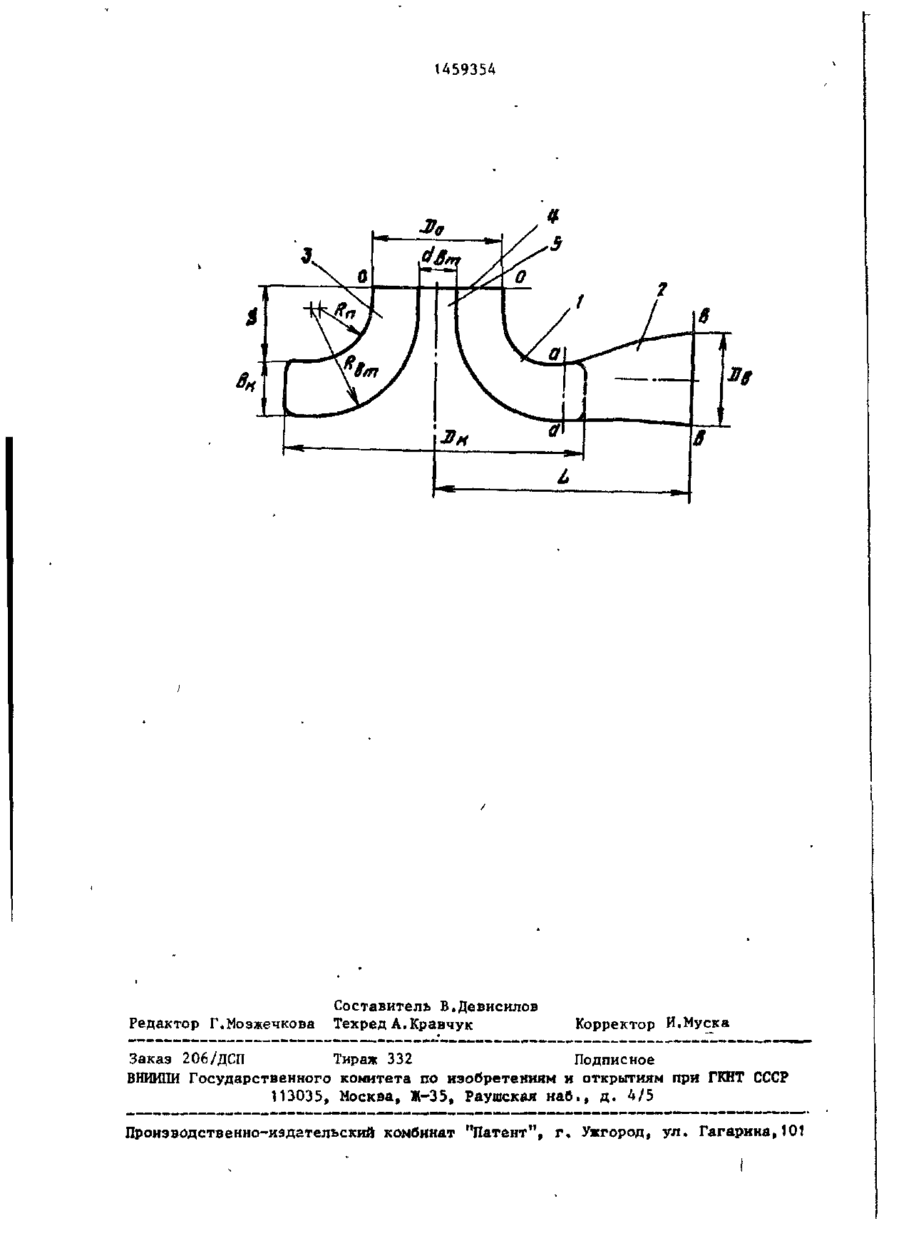

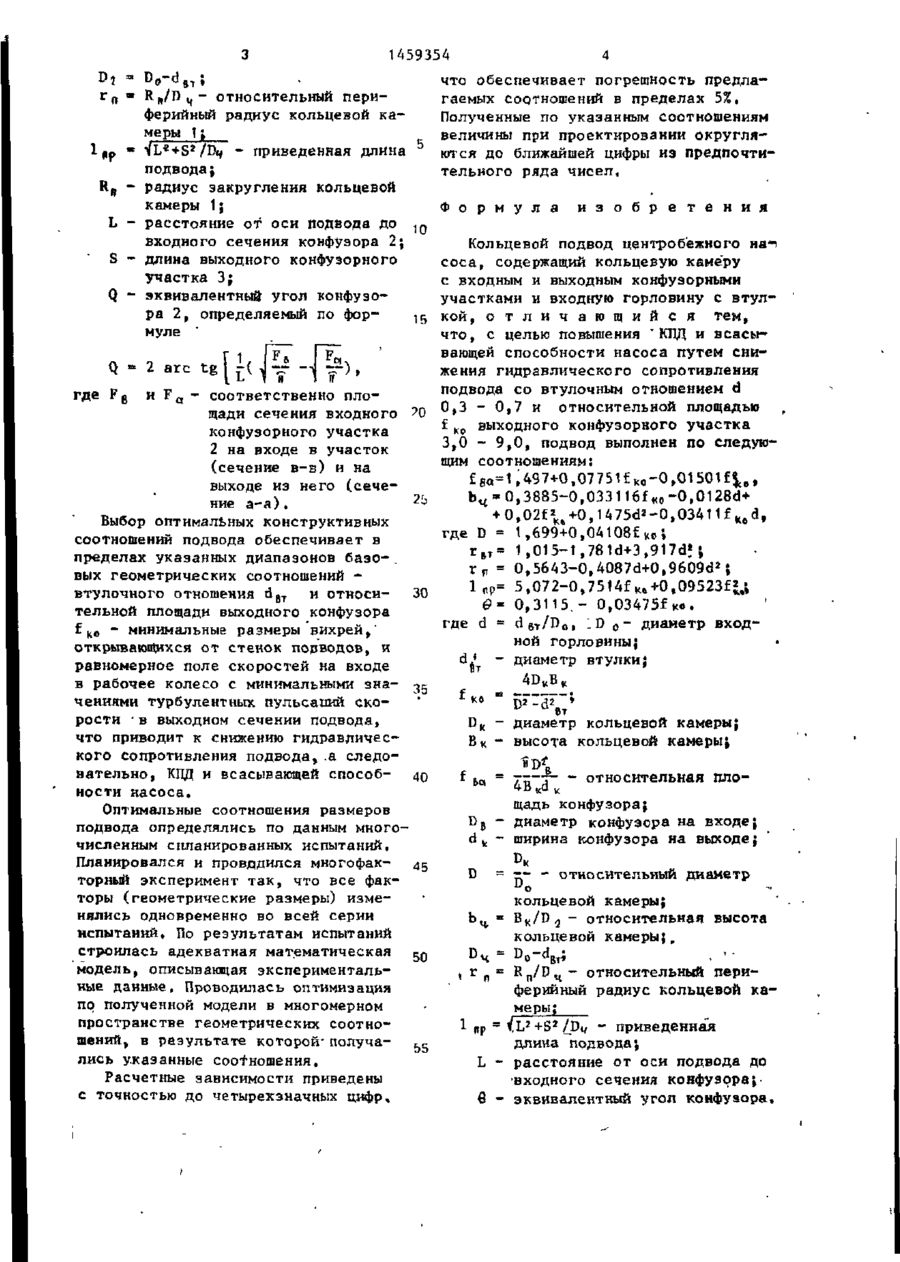

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ. W ' СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН : * * і) • 1459354 С50 4 - F 04 D 29/44 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4087474/25-29 v ; іг " . . ' (22) 07.07.86 і (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт атомного и энергетического насосостроения (72), Н.С.Ялрвой, П,Н.Ворона, А.И.Тимшин, Е.И.Янкин, А.А.Иванюшии, П.Р.Хлопенков и А.М.Кац (53) 621.671 '(088.8) (56) Михайлов А.К,, Малюшенко В.В. Конструкция и расчет центробежных насосов высокого давления, М.: Машиностроение, 1971, с.111. . 1 • (54) КОЛЬЦЕВОЙ ПОДВОД ЦЕНТРОБЕЖНОГО НАСОСА (57) Изобретение позволяет повысить КПД и всасывающую способность насоса путем снижения гидравлического сопротивления кольцевого подвода с втулочным отношением 0,3 - 0,7 и относительной площадью выходного конфузорного участка 3 от 3,0 до 9,0, Кольцевая камера 1 имеет входной и выходной конфуэорные участки 2, 3 и горловину 4 с втулкой 5, 1 ил, ' . . . Изобретение относится к насосоrn=0,5643-0,4087d+0,9609d*і строению, а именно к конструкциям lnp =5,072-0,7514£ ,„+0,09523^; подводящих устройств центробежных Q - 0,3115 - 0,03475 f.M ; насосов. где d = d B r /D „- втулочное отношение'; Цель изобретения - повышение КПД D o - диаметр входной горловины 4} и всасывающей способности насоса пуd в т - диаметр втулки 5; тем снижения гидравлического сопротивления подвода с возможным отноше^ ко = ^ Г ^ Г " ~ относительная плои а нием 0,3 - 0,7 и относительной плоВт І щадью выходного конфузорного участка щадь выходного конфузорного 3,0 - 9, участка; На чертеже изображена конфигурация D v - диаметр кольцевой камеры ij ' кольцевого подвода. ;Вк - высота кольцевой камеры 1| Кольцевой подвод содержит кольцевую камеру 1 с входным и выходным * - относительная плоконфузорными участками 2, 3 и входную щадь конфузора; горловину 4 с втулкой 5, Подвод вы-г • . : D6 диаметр конфузора 2 на входе; полнен по следующим соотношениям: dK ширина конфузора 3 на выходе; f e r 1 ,497+0,07751 fко-0,01501£* 0 ; e2 D D h /D e - относительный диаметр Ь =0,3885-0,033116fko-0,0128d + кольцевой камеры '-1 , * +0,02f» *9,1475d*-0,0341 IfKe-d; Ьг: B,./D7 - относительная высота D -|,699+0,04108f r B T =1,0152 кольцевой камеры 1; -1,781d+3,917d 6-89 (Л С СО ее 1459354 Rft L S Q R n / D v - относительный периферийный радиус кольцевой камеры Т; 2 /И - приведенная длина подвода; радиус закругления кольцевой камеры 1; расстояние от оси подвода до входного сечения конфуэора 2; длина выходного конфузорного участка 3; эквивалентный угол конфузора 2, определяемый по формуле ' что обеспечивает погрешность предлагаемых соотношений в пределах 5%, Полученные по указанным соотношениям величины при проектировании округляются до ближайшей цифры из предпочтительного ряда чисел. Ф о р м у л а 10 -2агс Ь в[1(^-{|-) ( где F - соответственно площади сечения входного конфузорного участка 2 на входе в участок (сечение в-в) и на выходе из него (сечение а-а). Выбор оптимальных конструктивных соотношений подвода обеспечивает в пределах указанных диапазонов базо- . вых геометрических соотношений втулочного отношения d B T и относительной площади выходного конфузора f к о - минимальные размеры вихрей," открывающихся от стенок подводов, и равномерное поле скоростей на входе в рабочее колесо с минимальными значениями турбулентных пульсаций скорости в выходном сечении подвода, что приводит к снижению гидравлического сопротивления подвода, . следоа вательно, КПД и всасывающей способности насоса. Оптимальные соотношения размеров подвода определялись по данным многочисленным спланированных испытаний. Планировался и провддился многофакторный эксперимент так, что все факторы (геометрические размеры) изменялись одновременно во всей серии испытаний. По результатам испытаний строилась адекватная математическая модель, описывающая экспериментальные данные, Проводилась оптимизация по полученной модели в многомерном пространстве геометрических соотношений, в результате которой' получались указанные соотношения. Расчетные зависимости приведены с точностью до четырехзначных цифр. И и з о б р е т е н и я Кольцевой подвод центробежного на*і coca, содержащий кольцевую камеру с входным и выходным конфуэорными участками и входную горловину с втулкой, о т л и ч а ю щ и й с я тем, что, с целью повышения 'КПД и всасывающей способности насоса путем снижения гидравлического сопротивления подвода со втулочным отношением d 0,3 - 0,7 и относительной площадью f к о выходного конфузорного участка 3,0 - 9 t 0 , подвод выполнен по следующим соотношениям: f ва-1»497+0,0775и к в -О,О15Ои^,, Ъ ч = 0,3885-0,033116f «о -0,0128d+ + O,02f a k b +0,1475d 2 -0,03411f K e d , где D - 1,699+0,04108f w ; e r f t T = 1,015-1,781d+3,917d. ; 30 35 r r = O,5643-O,4087d+0,9609d 2 ; l p p = 5,072-0,7514f K e +O,09523f^ &' 0,3115,- O,O3475f K c где d = d 6 T / l ) 0 , ID 0 - диаметр входной горловины; диаметр втулки; ВТ 4DKBK от D k - диаметр кольцевой камеры; В высота кольцевой камеры; 40 DB dw относительная пло4BKdk щадь конфузора; - диаметр конфуэора на входе; - ширина конфузора на выходе; D = -- - относительный диаметр ьа 4= 50 г кольцевой камеры; B^/D^ - относительная высота кольцевой камеры;. = R n / D 4 - относительный периферийный радиус кольцевой камеры: 2 2 п р = V,L +S /pi, - приведенная длина подвода; L - расстояние от оси подвода до •входного сечения конфузора; б - эквивалентный угол конфуэора. 1459354 Редактор Г.Мозжечкова Составитель В,Девясилов Техред А.Кравчук Корректор И.Муска Заказ 206/ДСП Тираж 332 Подписное ВНИШИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москаа, Ж-35, Раушская наО., д . hfb Производственно-издательский комбинат ''Патент", г, Ужгород, ул. Гагарина,101
