Санітарно-технічний пристрій

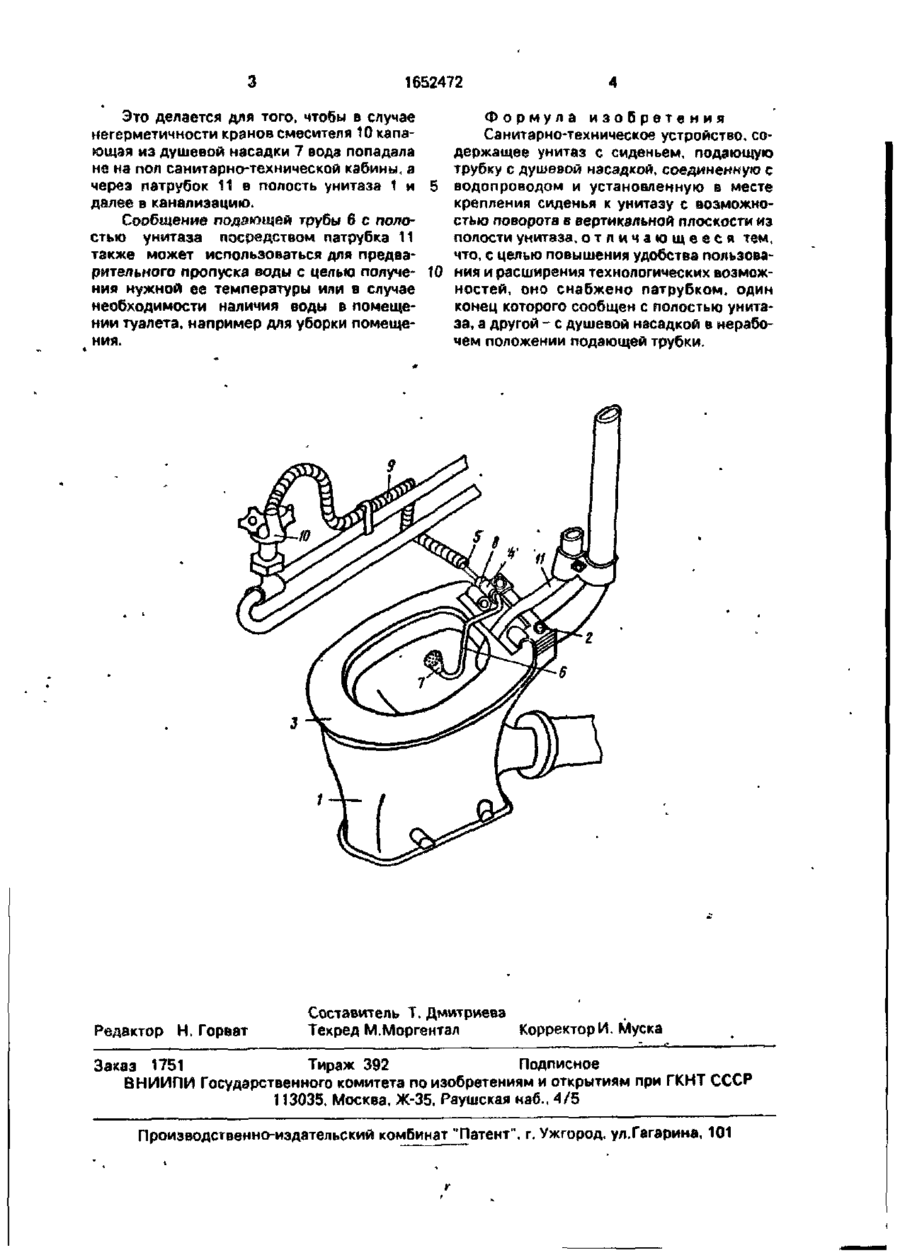

Изобретение относится к санитарной технике, а именно к конструкции унитаза со Изобретение относится к санитарной технике, а именно к конструкции унитаза со съемным биде. Целью изобретения является повышение удобства пользования и расширение технологических возможностей. На чертеже изображено санитарно-техническое устройство, вид в аксонометрии Санитарно-техническое устройство содержит унитаз 1, к которому одним из болтов 2 крепления сиденья 3 присоединен подшипник 4, сквозь который пропущен конец 5 подающей трубки 6, имеющей на конце душевую наездку 7 и установленной с возможностью поворота в вертикальной плоскости из полости унитаза 1. Для предотвращения осевого перемещения в подшипнике 4 подающая трубка 6 зафиксирована двумя шайбами 3, закрепленными на трубке с двух сторон подшипника 4. Конец 5 подающей трубки 6 соединен посредством гибкого трубопровода 9 со смесителем 10, сообщенным с трубопрово съемным биде Оно позволяет повысить удобство пользования и расширить технологические возможности за счет сообщение подающей трубки 6 в е« нерабочем положении с полостью унитаза 1 посредством патрубка 11 В случае негерметичности кранов смесителя 10 капающая из душевой насадки 7 вода будет попадать в полость унитаза 1, а не на пол туалета Возможен также предварительный пропуск воды через патрубок 11 для получения нужной ее температуры. 1 ил дами горячей и холодной воды и установленным в непосредственной близости от унитаза 1 К унитазу 1 прикреплен патрубок 11, один конец которого сообщен с полостью унитаза, а другой выведен за грани унитаза 1 и сообщается с душевой насадкой 7 а нерабочем положении подающей трубки 6. Санитарно-техническое устройство работает следующим образом. Для пользования унитазом 1 в качестве биде подающая трубка 6 вводится в полость унитаза Путем открытия кранов смесителя 10 вода подается через гибкий трубопровод 9, подающую трубку 6 и душевую насадку 7 в полость унитаза 1 с направлением вверх. При использовании унитаза 1 по прямому назначению подающая трубка 6 выводится из полости унитаза за счет поворота в подшипнике 4 и вставляется душевой насадкой 7 в выведенный из грани унитаза конец патрубка 11 1652472 Это делается для того, чтобы в случае Формула изобретения иегерметичности кранов смесителя 10 капаСанитарно-техническое устройство, соющая из душевой нэсадки 7 вода попадала держащее унитаз с сиденьем, подающую не на пол санитарно-технической кабины, а трубку с душевой насадкой, соединенную с через патрубок 11 в полость унитаза 1 и водопроводом и установленную в месте далее в канализацию. крепления сиденья к унитазу с возможностью поворота в вертикальной плоскости из Сообщение подающей трубы 6 с полополости унитаза, о т л и ч а ю щ е е с я тем, стью унитаза посредством патрубка 11 что, с целью повышения удобства пользоватакже может использоваться для предварительного пропуска воды с целью получе- 10 ния и расширения технологических возможностей, оно снабжено патрубком, один ния нужной ее температуры или в случае конец которого сообщен с полостью унитанеобходимости наличия воды в помещеза, а другой ~ с душевой насадкой в нерабонии туалета, например для уборки помещечем положении подающей трубки. ния. Редактор Н. Горват Составитель Т. Дмитриева Техред М.Моргентал Корректор И. Муска Заказ 1751 Тираж 392 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
