Біметалева труба

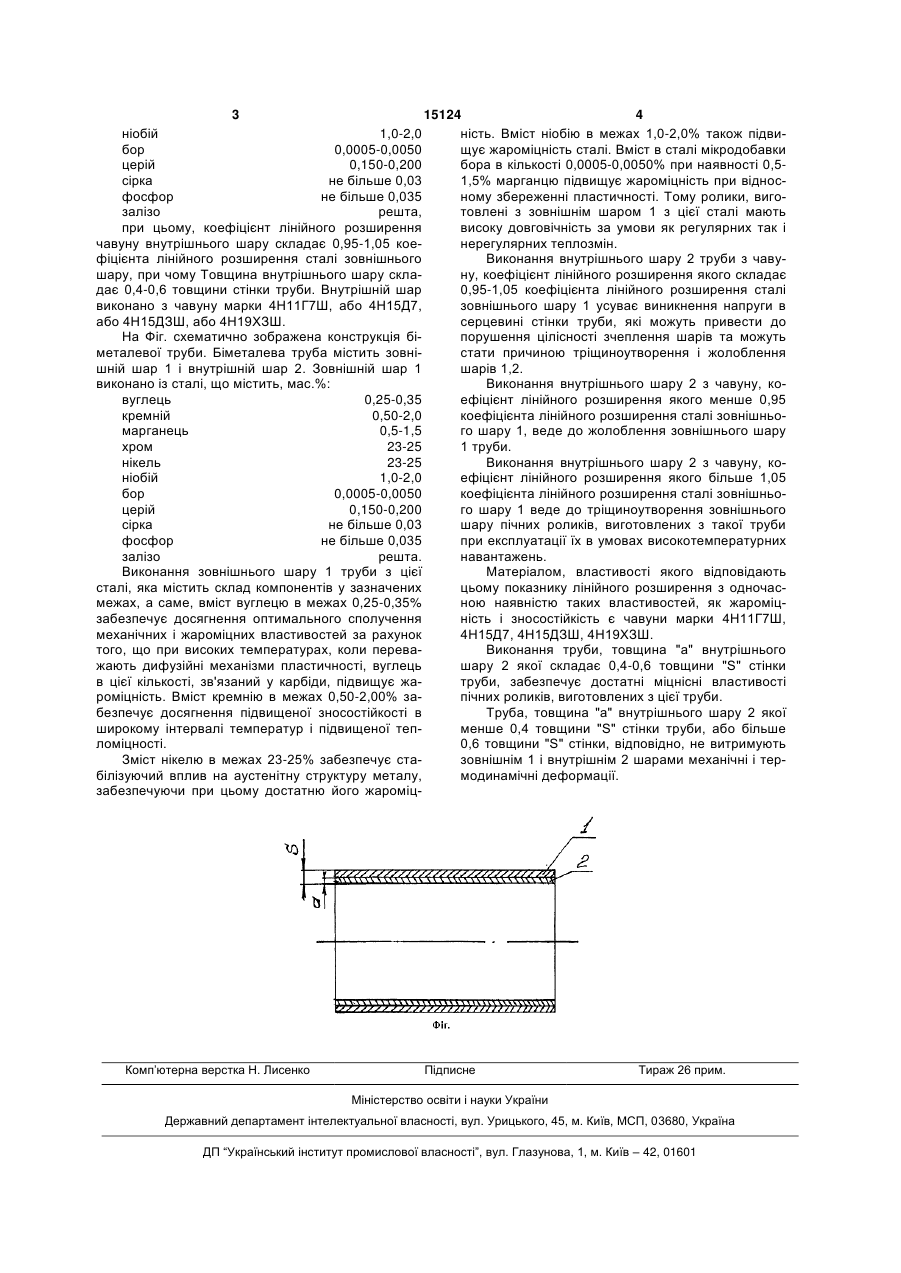

1. Біметалева труба, що містить зовнішній шар із сталі і внутрішній шар з чавуну, яка відрізняється тим, що зовнішній шар виконано із сталі, що містить, мас.%: вуглець 0,25-0,35 3 15124 4 ніобій 1,0-2,0 ність. Вміст ніобію в межах 1,0-2,0% також підвибор 0,0005-0,0050 щує жароміцність сталі. Вміст в сталі мікродобавки церій 0,150-0,200 бора в кількості 0,0005-0,0050% при наявності 0,5сірка не більше 0,03 1,5% марганцю підвищує жароміцність при відносфосфор не більше 0,035 ному збереженні пластичності. Тому ролики, вигозалізо решта, товлені з зовнішнім шаром 1 з цієї сталі мають при цьому, коефіцієнт лінійного розширення високу довговічність за умови як регулярних так і чавуну внутрішнього шару складає 0,95-1,05 коенерегулярних теплозмін. фіцієнта лінійного розширення сталі зовнішнього Виконання внутрішнього шару 2 труби з чавушару, при чому Товщина внутрішнього шару склану, коефіцієнт лінійного розширення якого складає дає 0,4-0,6 товщини стінки труби. Внутрішній шар 0,95-1,05 коефіцієнта лінійного розширення сталі виконано з чавуну марки 4Н11Г7Ш, або 4Н15Д7, зовнішнього шару 1 усуває виникнення напруги в або 4Н15ДЗШ, або 4Н19ХЗШ. серцевині стінки труби, які можуть привести до На Фіг. схематично зображена конструкція біпорушення цілісності зчеплення шарів та можуть металевої труби. Біметалева труба містить зовністати причиною тріщиноутворення і жолоблення шній шар 1 і внутрішній шар 2. Зовнішній шар 1 шарів 1,2. виконано із сталі, що містить, мас.%: Виконання внутрішнього шару 2 з чавуну, ковуглець 0,25-0,35 ефіцієнт лінійного розширення якого менше 0,95 кремній 0,50-2,0 коефіцієнта лінійного розширення сталі зовнішньомарганець 0,5-1,5 го шару 1, веде до жолоблення зовнішнього шару хром 23-25 1 труби. нікель 23-25 Виконання внутрішнього шару 2 з чавуну, коніобій 1,0-2,0 ефіцієнт лінійного розширення якого більше 1,05 бор 0,0005-0,0050 коефіцієнта лінійного розширення сталі зовнішньоцерій 0,150-0,200 го шару 1 веде до тріщиноутворення зовнішнього сірка не більше 0,03 шару пічних роликів, виготовлених з такої труби фосфор не більше 0,035 при експлуатації їх в умовах високотемпературних залізо решта. навантажень. Виконання зовнішнього шару 1 труби з цієї Матеріалом, властивості якого відповідають сталі, яка містить склад компонентів у зазначених цьому показнику лінійного розширення з одночасмежах, а саме, вміст вуглецю в межах 0,25-0,35% ною наявністю таких властивостей, як жароміцзабезпечує досягнення оптимального сполучення ність і зносостійкість є чавуни марки 4Н11Г7Ш, механічних і жароміцних властивостей за рахунок 4Н15Д7, 4Н15ДЗШ, 4Н19ХЗШ. того, що при високих температурах, коли переваВиконання труби, товщина "а" внутрішнього жають дифузійні механізми пластичності, вуглець шару 2 якої складає 0,4-0,6 товщини "S" стінки в цієї кількості, зв'язаний у карбіди, підвищує жатруби, забезпечує достатні міцнісні властивості роміцність. Вміст кремнію в межах 0,50-2,00% запічних роликів, виготовлених з цієї труби. безпечує досягнення підвищеної зносостійкості в Труба, товщина "а" внутрішнього шару 2 якої широкому інтервалі температур і підвищеної тепменше 0,4 товщини "S" стінки труби, або більше ломіцності. 0,6 товщини "S" стінки, відповідно, не витримують Зміст нікелю в межах 23-25% забезпечує стазовнішнім 1 і внутрішнім 2 шарами механічні і тербілізуючий вплив на аустенітну структуру металу, модинамічні деформації. забезпечуючи при цьому достатню його жароміц Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
