Пристрій для визначення еластичних властивостей покривних тканин

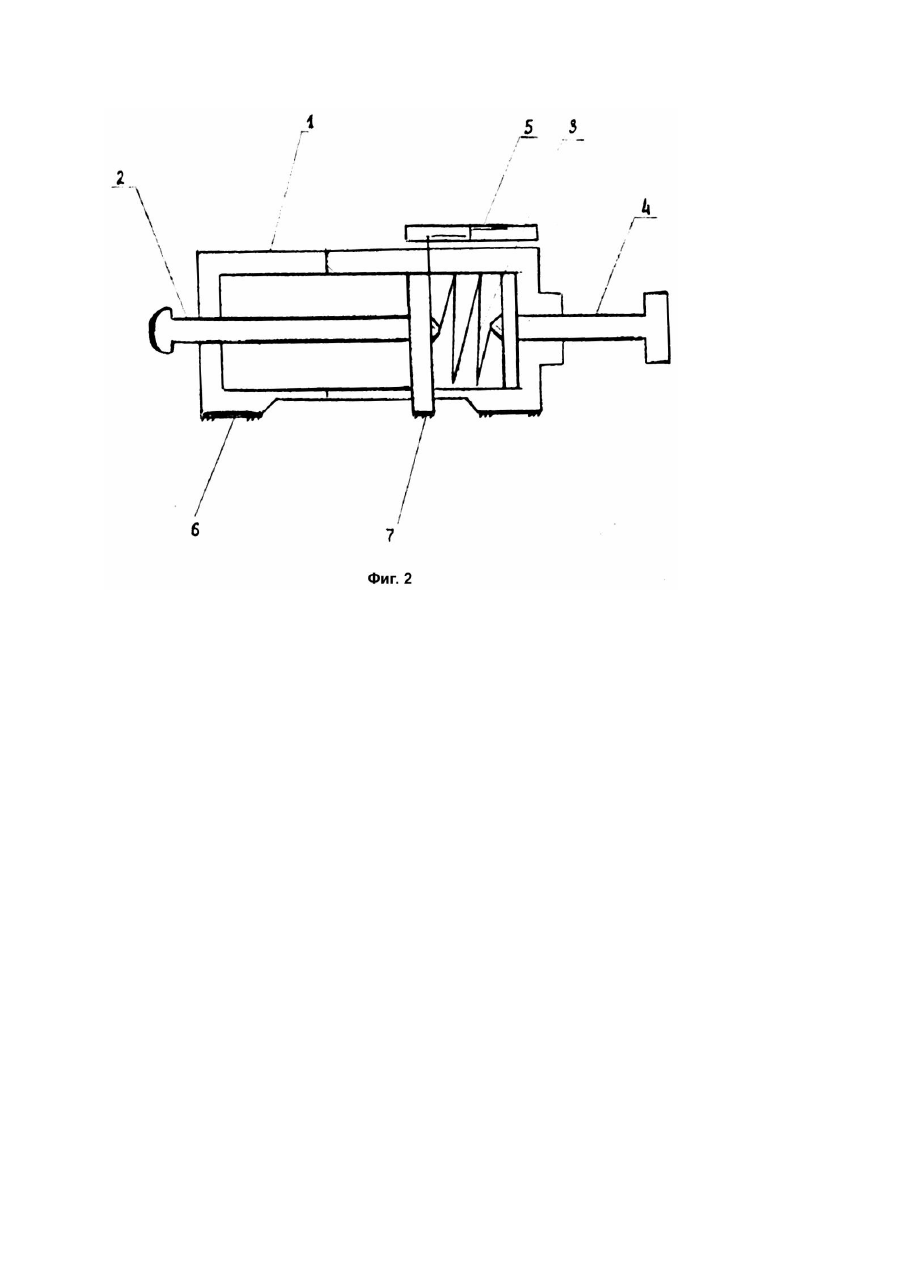

Изобретение относится к медицине и может быть использовано в дерматологии, хирургической клинике и клинике внутренних болезней, с целью изучения функционального состояния кожных покровов и объективной оценки эластических свойств кожи, Кроме того, изобретение возможно применять в исследованиях на животных для оценки динамики процесса заживления кожи в условиях различных терапевтических воздействий. Устройство для определения эластических свойств покровных тканей не известно. Задачей данного изобретения явилось создание устройства для количественной оценки эластических свойств покровных тканей. Поставленная задача решается тем, что для определения эластических свойств покровных тканей выполнено устройство в виде корпуса с поршнем, упирающимся в пружину, которая с противоположной стороны снабжена винтом регуляции напряжения, нижняя часть корпуса имеет две шероховатые поверхности - одна из которых мобильна, а на верхней - расположен цифровой индикатор с вращающейся шкалой; для количественного выражения эластичности применяется величина линейного растяжения ткани. Сущность изобретения поясняется чертежами. На фиг.1 изображен общий вид устройства снизу, на фиг.2 - его продольный разрез. Устройство выполнено в виде корпуса (1) с поршнем (2), который упирается в пружину (3). С противоположной стороны расположен винт регуляции напряжения пружины (4). На верхней части корпуса установлен цифровой индикатор с вращающейся шкалой (5), на нижней - две шероховатые поверхности: одна - поверхность корпуса (6), другая (мобильная) - поршня (7). Устройство работает следующим образом. Нижние шероховатые поверхности (6) и (7) прикладывают к исследуемому участку кожи. В зависимости от ширины участка, эластичность которого необходимо измерить, а также от необходимого усилия растяжения (например, рубцовое поражение кожи, трудно поддающееся растягиванию), производят необходимую регулировку с помощью винта (4). Непосредственно перед замером осуществляют сжатие пружины (3) поршнем (2), выставляют шкалу линейных смещений (5) на нулевое значение. После того как осуществлена фиксация устройства (осуществляют несколько полу вращательных притирающих движений, прикладывая усилие вертикально к поверхности, эластичность которой измеряют), и шероховатые поверхности притерлись к покровной ткани, отпускают поршень (2) и замечают величину линейного смещения на шкале (5), Измерение в одном и том же участке повторяют несколько (3 5) раз. После этого высчитывают средний показатель, который в последующем используют в качестве условного значения эластичности для данного участка ткани. Последовательные измерения эластичности ткани в области соединительно-тканного рубца предплечья ребенка (5 лет) в динамике лечения рубцового поражения инфракрасным лазерным излучением низкой интенсивности показали, что до начала лечения линейные смещения в области рубца составили 4,5 + 0,4мм (усл.ед.). В то же время в контрлатеральной зоне данный показатель составил 15,5 + 0,7мм В условия х проведения сеансов лазеротерапии после третьего сеанса эластичность в зоне рубца составила 5,1 + 0,4мм, то есть отмечена положительная тенденция к рассасыванию ткани рубца. В то же время пальпаторное определение эластичности не выявило изменений эластичности рубцового поражения. Таким образом, применение заявляемого устройства позволило установить положительный терапевтический эффект применявшегося воздействия. Применение устройства для измерения эластичности покровных тканей в клинической практике позволит объективно осуществлять контроль процесса заживления ран, на ранней стадии прогнозировать возможность формирования рубца и своевременно применять лечебно-профилактические мероприятия. Кроме того, данное устройство позволит давать объективную оценку терапевтическим методам, направленным на профилактику, а также лечение Рубцовых поражений покровных тканей, будет способствовать разработке наиболее эффективных методов лечения рубцовых поражений, что повысит, в конечном итоге, эффективность клинических методов лечения соответствующи х поражений.
