Ваговий пристрій

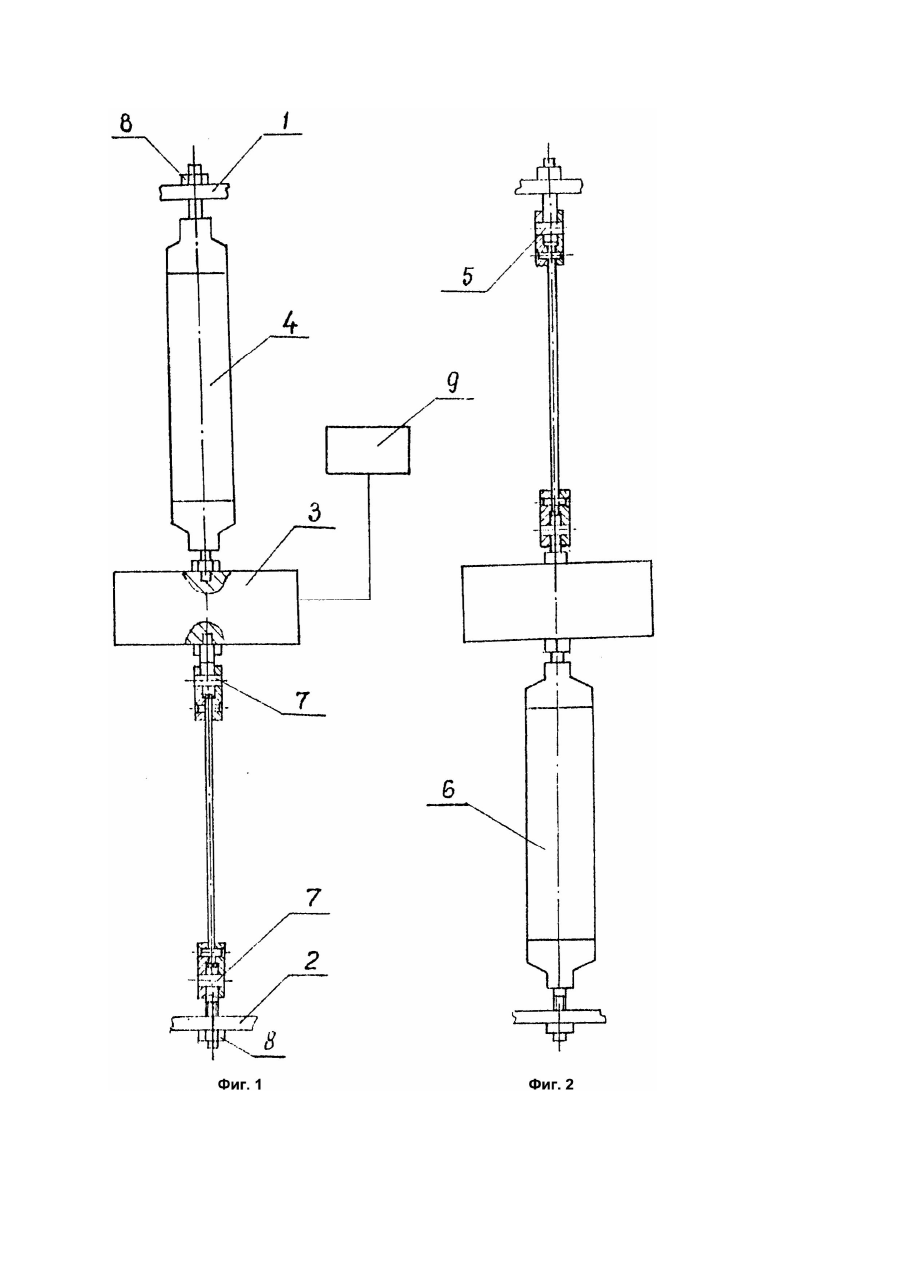

Изобретение относится к весоизмерительной технике и может быть использовано в весовых тензометрических устройствах, где в-процессе взвешивания возникают тангенциальные составляющие от основных измеряемых усилий, увеличивающие погрешность взвешивания. Известно весовое устройство, содержащие опорный узел, грузоприемный узел, тензорезисторный силоизмерительный датчик, связанный с опорным и грузоприемным узлами опорной и грузоприемной тягами, снабженными двумя взаимоперпендикулярными шарнирами, позволяющими значительно уменьшить влияние тангенциальных составляющих измеряемого усилия на погрешность взвешивания. Недостатком такого устройства является сложность конструкции и увеличение погрешности взвешивания из-за влияния тангенциальных составляющих, возникающих по мере выработки шарниров. Целью данного изобретения является упрощение конструкции весового устройства и повышение точности взвешивания. В основу изобретения поставлена задача повышения точности взвешивания при упрощении конструкции весового устройства. Техническим результатом данного изобретения является повышение точности взвешивания за счет усовершенствования конструкции тяг, связывающих тензорезисторный силоизмерительный датчик с опорным и грузоприемным узлами, позволяющей в процессе измерения усилия направлять его по оси тензорезисторного силоизмерительного датчика, исключая тем самым вредное влияние тангенциальных составляющих измеряемого усилия на точность измерения. Поставленная задача решается тем, что а весовом устройстве, содержащем опорный и грузоприемный узлы с тягами, тензорезисторный сетлоизмерительный датчик растяжения, расположенный между опорной и грузоприемной тягами, согласно изобретению, опорная и грузоприемная тяги выполнены в виде взаимоперпендикулярных эластичных пластин, связанных с тензорезисторным силоизмерительным датчиком, цилиндрическими шарнирами, перпендикулярными плоскости пластин. Новизна технического решения обуславливается выполнением тяг, связывающих тензорезисторный силоизмерительный датчик с опорным и грузоприемным узлами, в виде взаимоперпендикулярных эластичных пластик, что дает возможность в процессе измерения усилия направлять его по оси тензорезисториого силоизмерительного) датчика, тем самым исключая вредные влияния тангенциальных составляющих усилия на точность измерения. Сопоставительный анализ заявляемого технического решения с прототипом и другими техническими решениями, известными из научнотехнической и патентной литературы, позволили выявить признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии заявляемых признаков критерию "существенные отличия", определяющему новизну изобретения. На фиг.1 и 2 схематически представлена конструкция заявляемого устройства. Весовое устройство состоит из опорного узла 1, грузоприемного узла 2, тензорезисторного силоизмерительного датчика 3, выполненной в виде плоской эластичной пластины опорной тяги 4, связанной с опорным узлом 1 и тензорезисторным силоизмерительным датчиком 3, цилиндрическими шарнирами 5, перпендикулярными плоскости пластин, выполненной в виде плоской эластичной пластины грузоприемной тяги 6, перпендикулярной плоскости опорной тяги 4 и связанной с грузоприемным узлом 2 и тензорезисторным силоизмерительным датчиком 3, цилиндрическими шарнирами 7, перпендикулярными плоскости пластины; регулировочных гаек 8, перемещающихся по опорной тяге 4 и грузоприемной тяге 6, измерительной системы 9. Работа устройства осуществляется следующим образом. Усилие от массы взвешиваемого груза через грузоприемный узел 2 и грузоприемную тягу 6 воздействует на тензорезисторный силоизмерительный датчик 3, преобразующий его в сигнал, поступающий в измерительную систему 9. При этом выполнение грузоприемной тяги 6 и опорной тяги 4 в виде взаимоперпедикулярных эластичных пластин, соединяющихся с тензорезисторным силоизмерительным датчиком 3, цилиндрическим шарнирами 7 позволяет все измеряемое усилие направлять по оси тензорезисторного силоизмеритепьного датчика 3, повышая точность замера за счет ликвидации вредного влияния тангенциальных составляющих приложенного усилия. С помощью регулировочных гаек 8 осуществляется регулировка весового устройства при монтаже. Предлагаемое изобретение будет использовано в конвейерных весах марки BE 7196, устанавливаемых в Карагандинском металлургическом комбинате. Предлагаемый экономический эффект от использования данного весового устройства 100тыс.руб.
