Спікальний візок

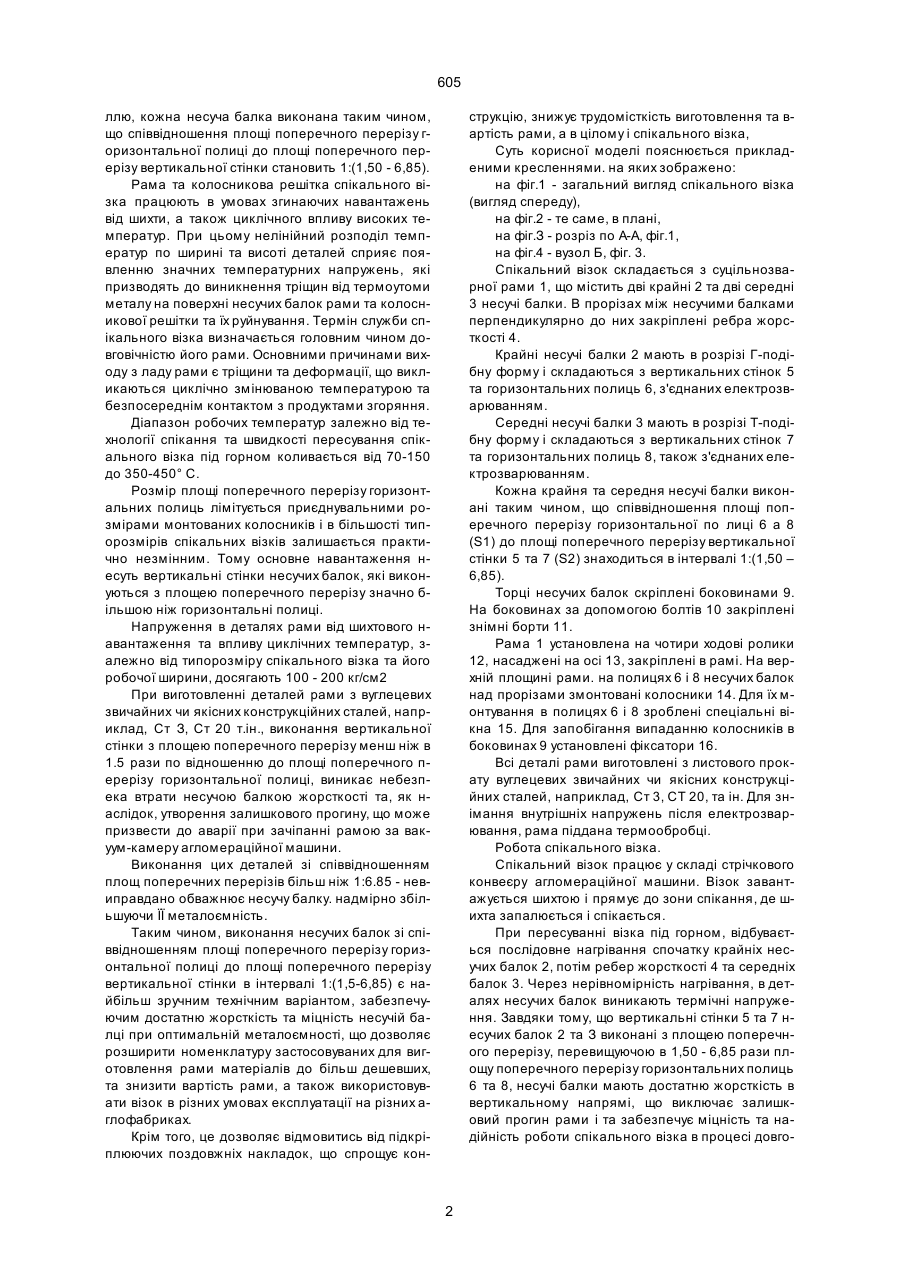

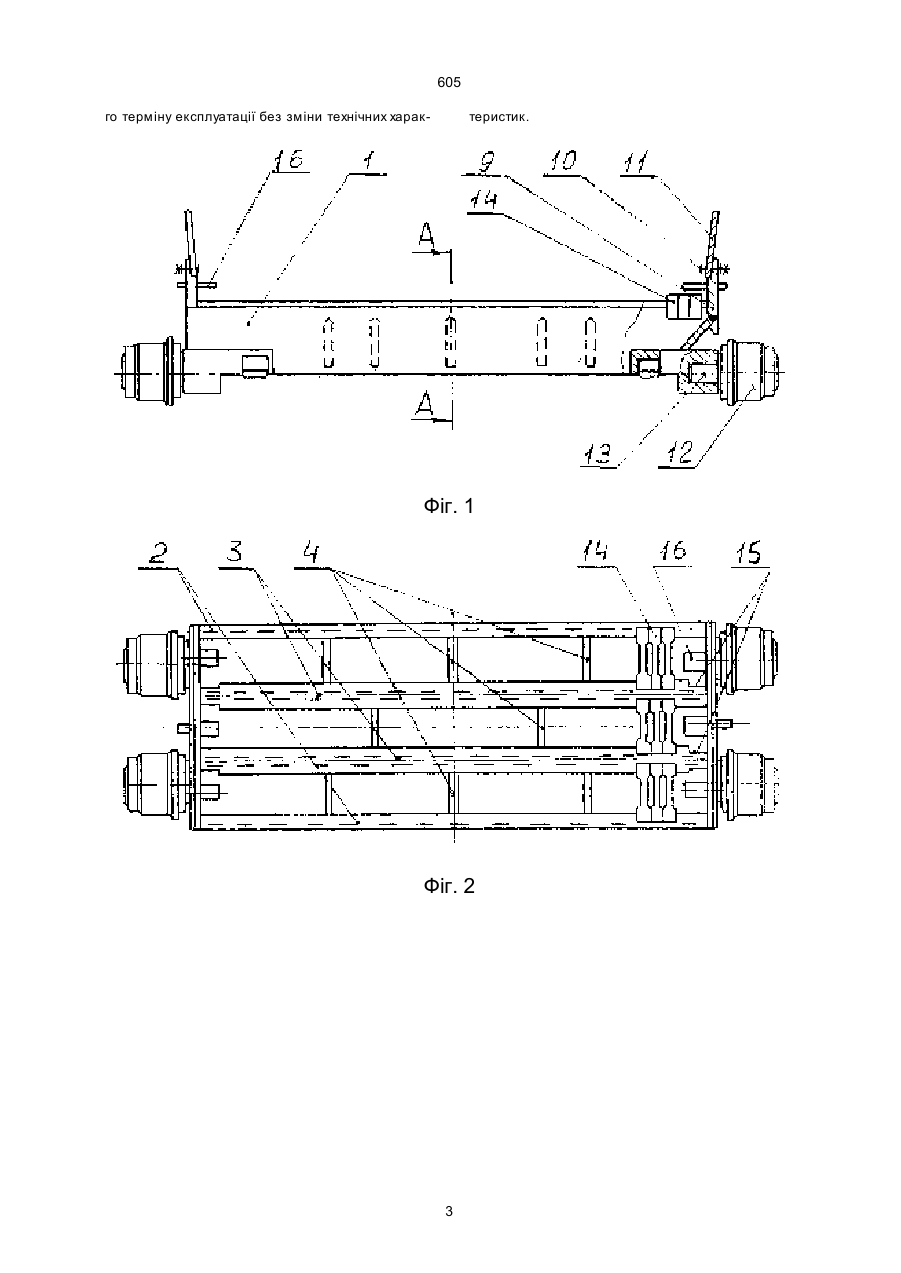

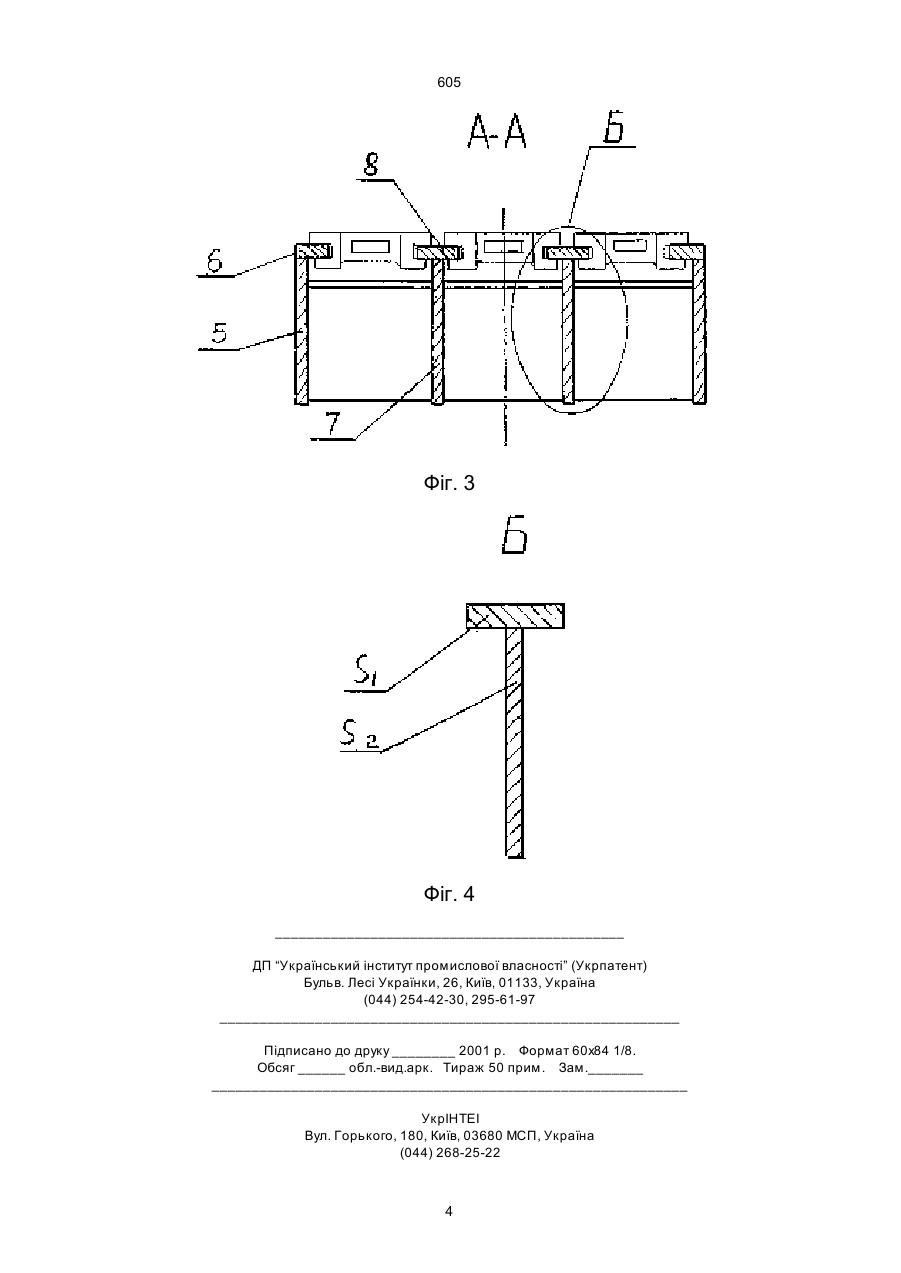

Спікальний візок, що містить поставлену на ходові ролики зварну стальну раму з несучими балками, складеними з горизонтальних полиць та вертикальних стінок, знімні борти та колосники, який відрізняється тим, що кожна несуча балка виконана таким чином, що співвідношення площі поперечного перерізу горизонтальної полиці до площі поперечного перерізу вертикальної стінки становить 1 : (1,5 - 6,85). (19) (21) 99105734 (22) 20.10.1999 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р (72) Агарков Віктор Якович, Дюбін Валерій Юрійович, Кучеров Василь Андрійович, Беспалов Олександр Павлович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ “БАГАТОПРОФІЛЬНЕ ПІДПРИЄМСТВО 605 ллю, кожна несуча балка виконана таким чином, що співвідношення площі поперечного перерізу горизонтальної полиці до площі поперечного перерізу вертикальної стінки становить 1:(1,50 - 6,85). Рама та колосникова решітка спікального візка працюють в умовах згинаючих навантажень від шихти, а також циклічного впливу високих температур. При цьому нелінійний розподіл температур по ширині та висоті деталей сприяє появленню значних температурних напружень, які призводять до виникнення тріщин від термоутоми металу на поверхні несучих балок рами та колосникової решітки та їх руйнування. Термін служби спікального візка визначається головним чином довговічністю його рами. Основними причинами виходу з ладу рами є тріщини та деформації, що викликаються циклічно змінюваною температурою та безпосереднім контактом з продуктами згоряння. Діапазон робочих температур залежно від технології спікання та швидкості пересування спікального візка під горном коливається від 70-150 до 350-450° С. Розмір площі поперечного перерізу горизонтальних полиць лімітується приєднувальними розмірами монтованих колосників і в більшості типорозмірів спікальних візків залишається практично незмінним. Тому основне навантаження несуть вертикальні стінки несучих балок, які виконуються з площею поперечного перерізу значно більшою ніж горизонтальні полиці. Напруження в деталях рами від шихтового навантаження та впливу циклічних температур, залежно від типорозміру спікального візка та його робочої ширини, досягають 100 - 200 кг/см2 При виготовленні деталей рами з вуглецевих звичайних чи якісних конструкційних сталей, наприклад, Ст З, Ст 20 т.ін., виконання вертикальної стінки з площею поперечного перерізу менш ніж в 1.5 рази по відношенню до площі поперечного перерізу горизонтальної полиці, виникає небезпека втрати несучою балкою жорсткості та, як наслідок, утворення залишкового прогину, що може призвести до аварії при зачіпанні рамою за вакуум-камеру агломераційної машини. Виконання цих деталей зі співвідношенням площ поперечних перерізів більш ніж 1:6.85 - невиправдано обважнює несучу балку. надмірно збільшуючи ЇЇ металоємність. Таким чином, виконання несучих балок зі співвідношенням площі поперечного перерізу горизонтальної полиці до площі поперечного перерізу вертикальної стінки в інтервалі 1:(1,5-6,85) є найбільш зручним технічним варіантом, забезпечуючим достатню жорсткість та міцність несучій балці при оптимальній металоємності, що дозволяє розширити номенклатуру застосовуваних для виготовлення рами матеріалів до більш дешевших, та знизити вартість рами, а також використовувати візок в різних умовах експлуатації на різних аглофабриках. Крім того, це дозволяє відмовитись від підкріплюючих поздовжніх накладок, що спрощує кон струкцію, знижує трудомісткість виготовлення та вартість рами, а в цілому і спікального візка, Суть корисної моделі пояснюється прикладеними кресленнями. на яких зображено: на фіг.1 - загальний вигляд спікального візка (вигляд спереду), на фіг.2 - те саме, в плані, на фіг.З - розріз по А-А, фіг.1, на фіг.4 - вузол Б, фіг. 3. Спікальний візок складається з суцільнозварної рами 1, що містить дві крайні 2 та дві середні 3 несучі балки. В прорізах між несучими балками перпендикулярно до них закріплені ребра жорсткості 4. Крайні несучі балки 2 мають в розрізі Г-подібну форму і складаються з вертикальних стінок 5 та горизонтальних полиць 6, з'єднаних електрозварюванням. Середні несучі балки 3 мають в розрізі Т-подібну форму і складаються з вертикальних стінок 7 та горизонтальних полиць 8, також з'єднаних електрозварюванням. Кожна крайня та середня несучі балки виконані таким чином, що співвідношення площі поперечного перерізу горизонтальної по лиці 6 а 8 (S1) до площі поперечного перерізу вертикальної стінки 5 та 7 (S2) знаходиться в інтервалі 1:(1,50 – 6,85). Торці несучих балок скріплені боковинами 9.На боковинах за допомогою болтів 10 закріплені знімні борти 11. Рама 1 установлена на чотири ходові ролики 12, насаджені на осі 13, закріплені в рамі. На верхній площині рами. на полицях 6 і 8 несучих балок над прорізами змонтовані колосники 14. Для їх монтування в полицях 6 і 8 зроблені спеціальні вікна 15. Для запобігання випаданню колосників в боковинах 9 установлені фіксатори 16. Всі деталі рами виготовлені з листового прокату вуглецевих звичайних чи якісних конструкційних сталей, наприклад, Ст 3, СТ 20, та ін. Для знімання внутрішніх напружень після електрозварювання, рама піддана термообробці. Робота спікального візка. Спікальний візок працює у складі стрічкового конвеєру агломераційної машини. Візок завантажується шихтою і прямує до зони спікання, де шихта запалюється і спікається. При пересуванні візка під горном, відбувається послідовне нагрівання спочатку крайніх несучих балок 2, потім ребер жорсткості 4 та середніх балок 3. Через нерівномірність нагрівання, в деталях несучих балок виникають термічні напруження. Завдяки тому, що вертикальні стінки 5 та 7 несучих балок 2 та З виконані з площею поперечного перерізу, перевищуючою в 1,50 - 6,85 рази площу поперечного перерізу горизонтальних полиць 6 та 8, несучі балки мають достатню жорсткість в вертикальному напрямі, що виключає залишковий прогин рами і та забезпечує міцність та надійність роботи спікального візка в процесі довго 2 605 го терміну експлуатації без зміни технічних харак теристик. Фіг. 1 Фіг. 2 3 605 Фіг. 3 Фіг. 4 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 4 605 ___________________________________________________________ 5
