Олійновіджимний прес
Номер патенту: 15499
Опубліковано: 17.07.2006
Автори: Загута Микола Федорович, Сальніков Віктор Павлович, Афонін Олександр Васильович, Цветков Евген Андрійович
Формула / Реферат
Олійновіджимний прес, що має циліндричну камеру з зеєрним пристосуванням і поршнем, розташованим у середині камери, який відрізняється тим, що поршень складається з двух частин - кульки і циліндричного штока, фронтальна частина якого виготовлена у вигляді конусної або сферичної виємки, в якій і розташована кулька, що стикається зі стінками виємки. При виконанні виємки сферичною, діаметр кульки зроблено більшим від діаметру основи сферичної виємки.
Текст

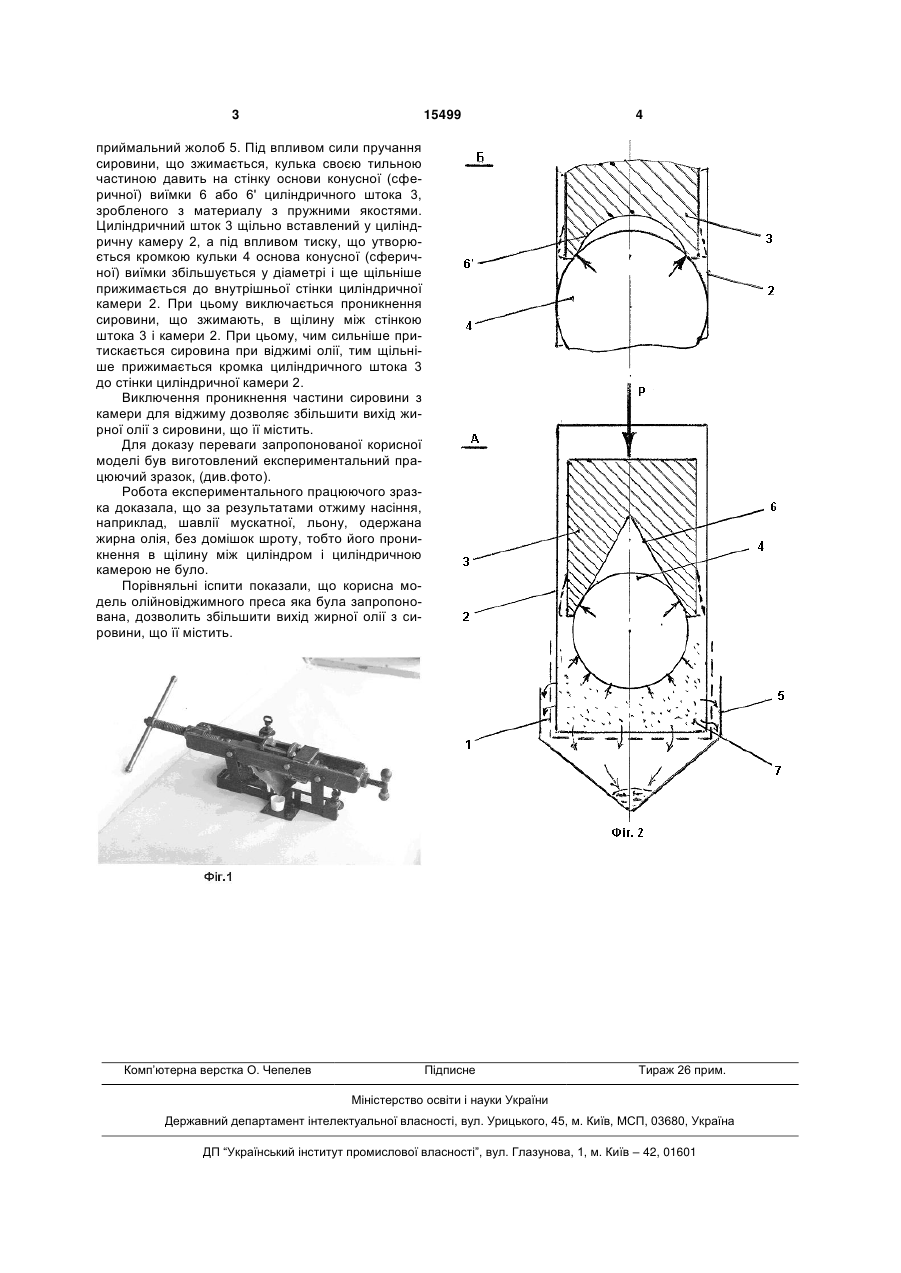

Олійновіджимний прес, що містить циліндричну камеру з зеєрним пристосуванням і поршнем, розташованим усередині камери, який відрізняється тим, що поршень складається з двох частин - кульки і циліндричного штока, фронтальна частина якого виготовлена у вигляді конусної або сферичної виїмки, в якій розташована кулька, що стикається зі стінками виїмки, при цьому, при виконанні виїмки сферичною, діаметр кульки перевищує діаметр основи сферичної виїмки. (19) (21) u200510528 (22) 07.11.2005 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Афонін Олександр Васильович, Цветков Евген Андрійович, Сальніков Віктор Павлович, Загута Микола Федорович (73) Афонін Олександр Васильович, Цветков Евген Андрійович, Сальніков Віктор Павлович, Загута Микола Федорович 3 15499 4 Підписне Тираж 26 прим. приймальний жолоб 5. Під впливом сили пручання сировини, що зжимається, кулька своєю тильною частиною давить на стінку основи конусної (сферичної) виїмки 6 або 6' циліндричного штока 3, зробленого з материалу з пружними якостями. Циліндричний шток 3 щільно вставлений у циліндричну камеру 2, а під впливом тиску, що утворюється кромкою кульки 4 основа конусної (сферичної) виїмки збільшується у діаметрі і ще щільніше прижимається до внутрішньої стінки циліндричної камери 2. При цьому виключається проникнення сировини, що зжимають, в щілину між стінкою штока 3 і камери 2. При цьому, чим сильніше притискається сировина при віджимі олії, тим щільніше прижимається кромка циліндричного штока 3 до стінки циліндричної камери 2. Виключення проникнення частини сировини з камери для віджиму дозволяє збільшити вихід жирної олії з сировини, що її містить. Для доказу переваги запропонованої корисної моделі був виготовлений експериментальний працюючий зразок, (див.фото). Робота експериментального працюючого зразка доказала, що за результатами отжиму насіння, наприклад, шавлії мускатної, льону, одержана жирна олія, без домішок шроту, тобто його проникнення в щілину між циліндром і циліндричною камерою не було. Порівняльні іспити показали, що корисна модель олійновіджимного преса яка була запропонована, дозволить збільшити вихід жирної олії з сировини, що її містить. Комп’ютерна верстка О. Чепелев Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAn oil press
Автори англійськоюAfonin Oleksandr Vasyliovych, Salnikov Viktor Pavlovych
Назва патенту російськоюМаслоотжимной пресс
Автори російськоюАфонин Александр Васильевич, Сальников Виктор Павлович
МПК / Мітки
МПК: C11B 1/00
Мітки: олійновіджимний, прес
