Прес для віджимання сировини

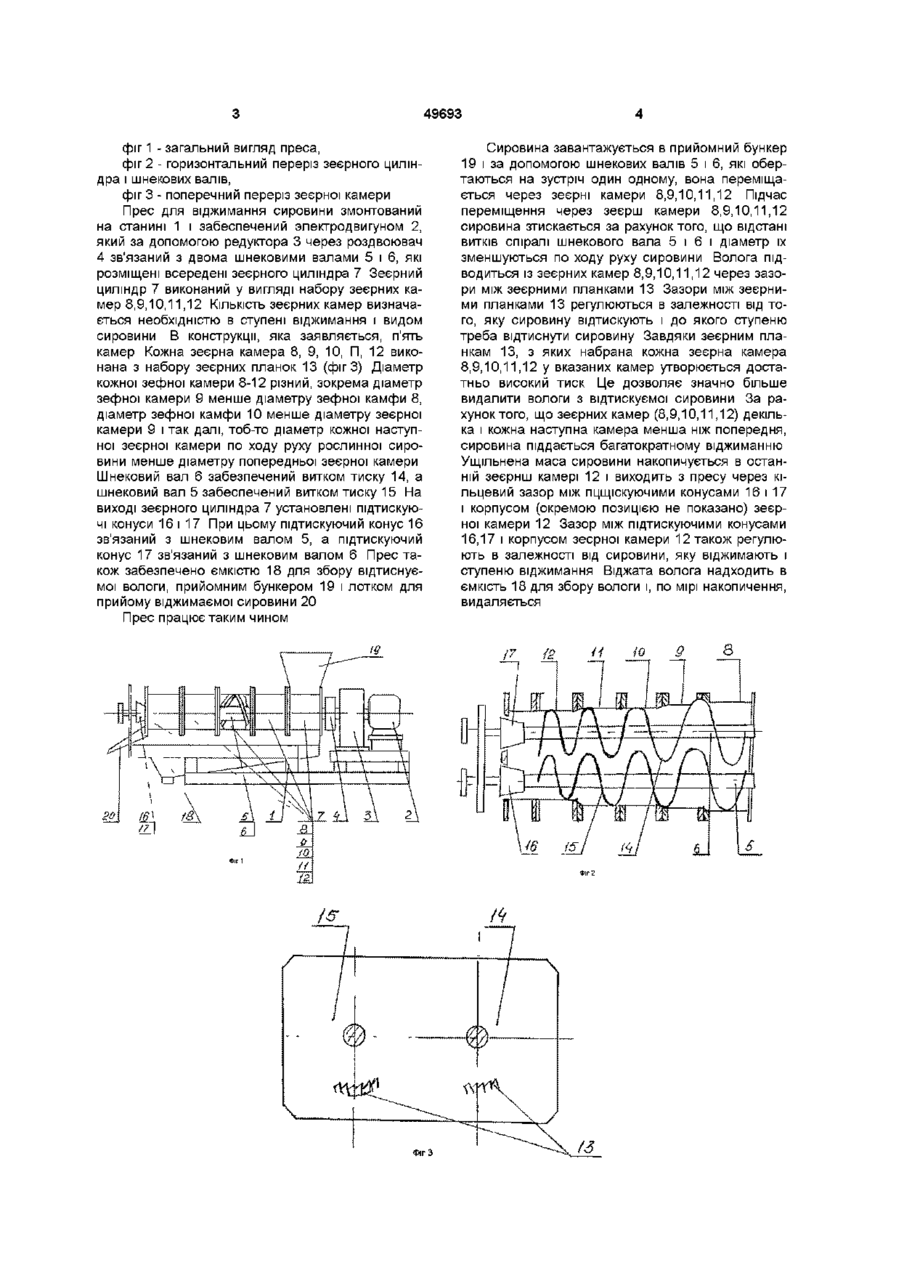

Прес для віджимання сировини, що містить зеєрний циліндр з шнековим валом, на якому закріплені витки тиску, який відрізняється тим, що прес забезпечений другим шнековим валом з витками тиску, при цьому зеєрний циліндр виконаний у вигляді набору зеєрних камер, діаметр яких зменшується по ходу руху сировини, причому кожна зеєрна камера виконана з набору зеєрних планок, а на виході зеєрного циліндра установлені два підтискуючі конуси Винахід відноситься до біотехнологм, зокрема до конструкції преса для віджимання з рослинної сировини олії, масла, води тощо Запропонований винахід може бути застосовано в ЛІНІЯХ ДЛЯ ЗНСВОдження рослинної або іншої сировини Найближчим до заявляемого винаходу є прес для віджимання олії з рослинної сировини, (див авторське свідотство МЬ 488846, МПК С11В 1/60, ВЗОН 9/14) Прес містить зеєрний циліндр, шнековий вал, на якому закріплені подаючий виток, витки тиску і розташована між ними циліндрична втулка Крім того, на шнековому валу між витками тиску установлена, як мінімум одна насадка, яка включає втулку у формі зрізаного конусу і трьохгранні призми, якіх не менше чотирьох Бокові ребра призм розміщені по гвинтовій лінії, яка зворотня виткам тиску, зі зміщенням одного відносно другого на 15-30° Конструкція даного преса обрана прототипом Прототип збігається з винаходом, що заявляється, у наявності спільних ознак - зеєрний циліндр, - шнековий вал, - витки тиску, - витки тиску закріплені на шнековому валі Але, прес по прототипу не забезпечує достатнього тиску внаслідок недосконалої конструкції зеєрного циліндру Результатом вказаного є невеликий ступінь віджимання рослинної' сировини і залишок небажаної вологи Тому конструкція відомого преса непридатна для забеспечення достатнього ступеню зтискання обробляємої сировини В основу винаходу поставлена задача створи ти прес для віджимання сировини, в якому шляхом, введення в конструкцію другого шнекового валу, а також виконання зеєрного циліндру у вигляді набору зеєрних камер, кожна з яких має особливу конструкцію, забезпечити збільшення ступеню віджимання Поставлена задача вирішена в конструкції пресу для віджимання сировини, що містить зеєрний циліндр з шнековим валом, на якому закріплені витки тиску тим, що прес забезпечений другим шнековим валом з витками тиску, при цьому зеєрний циліндр виконаний у вигляді набору зеєрних камер, діаметр яких зменшується по ходу руху сировини, причому кожна зеєрна камера виконана з набору зеєрних планок, а на виході зеєрного циліндра установлені два підтискуючі конуси Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється і досягнутим результатом можна пояснити таким чином Обидва шнекових вала мають зустрічне обертання, при цьому відстань витка тиску і діаметр кожного шнекового вала зменшуються по ходу руху сировини Це забеспечує надійне перемішування сировини без перетікання і проскочування Зеєрний циліндр виконаний у вигляді набору зеєрних камер, діаметр яких зменшується по ходу руху сировини При цьому кожна зеєрна камера виконана у вигляді набору зеєрних планок Сукупність вказаних ознак забезпечує можливість створення високого тиску пресування і ефективного відведення віджимаємо"! вологи Суть запропонованого винаходу пояснюється кресленням, де зображено СО (О 49693 фіг 1 - загальний вигляд преса, фіг 2 - горизонтальний переріз зеєрного циліндра і шнекових валів, фіг 3 - поперечний переріз зеєрної камери Прес для віджимання сировини змонтований на станині 1 і забеспечений электродвигуном 2, який за допомогою редуктора 3 через роздвоювач 4 зв'язаний з двома шнековими валами 5 і 6, які розміщені всередені зеєрного циліндра 7 Зеєрний циліндр 7 виконаний у вигляді набору зеєрних камер 8,9,10,11,12 КІЛЬКІСТЬ зеєрних камер визначається необхідністю в ступені віджимання і видом сировини В конструкції, яка заявляється, п'ять камер Кожна зеєрна камера 8, 9, 10, П, 12 виконана з набору зеєрних планок 13 (фіг 3) Діаметр кожної зефної камери 8-12 різний, зокрема діаметр зефної камери 9 менше діаметру зефної камфи 8, діаметр зефної камфи 10 менше діаметру зеєрної камери 9 і так далі, тоб-то діаметр кожної наступної зеєрної камери по ходу руху рослинної сировини менше діаметру попередньої зеєрної камери Шнековий вал 6 забезпечений витком тиску 14, а шнековий вал 5 забеспечений витком тиску 15 На виході зеєрного циліндра 7 установлені підтискуючі конуси 16 і 17 При цьому підтискуючий конус 16 зв'язаний з шнековим валом 5, а підтискуючий конус 17 зв'язаний з шнековим валом 6 Прес також забезпечено ємкістю 18 для збору відтиснуємої вологи, прийомним бункером 19 і лотком для прийому віджимаємої сировини 20 Прес працює таким чином Фіг З Сировина завантажується в прийомний бункер 19 і за допомогою шнекових валів 5 і 6, які обертаються на зустріч один одному, вона переміщається через зеєрні камери 8,9,10,11,12 Підчас переміщення через зеєрш камери 8,9,10,11,12 сировина зтискається за рахунок того, що відстані витків спіралі шнекового вала 5 і 6 і діаметр їх зменшуються по ходу руху сировини Волога підводиться із зеєрних камер 8,9,10,11,12 через зазори між зеєрними планками 13 Зазори між зеєрними планками 13 регулюються в залежності від того, яку сировину відтискують і до якого ступеню треба відтиснути сировину Завдяки зеєрним планкам 13, з яких набрана кожна зеєрна камера 8,9,10,11,12 у вказаних камер утворюється достатньо високий тиск Це дозволяє значно більше видалити вологи з відтискуємої сировини За рахунок того, що зеєрних камер (8,9,10,11,12) декілька і кожна наступна камера менша ніж попередня, сировина піддається багатократному віджиманню Ущільнена маса сировини накопичується в останній зеєрнш камері 12 і виходить з пресу через кільцевий зазор між пцщіскуючими конусами 16 і 17 і корпусом (окремою позицією не показано) зеєрної камери 12 Зазор між підтискуючими конусами 16,17 і корпусом зесрної камери 12 також регулюють в залежності від сировини, яку віджимають і ступеню віджимання Віджата волога надходить в ємкість 18 для збору вологи і, по мірі накопичення, видаляється 49693 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
