Периклазова суміш для керамічного наплавлення
Формула / Реферат
Периклазова суміш для керамічного наплавлення, що містить вогнетривку складову частину з матеріалів на основі магнію і паливну складову частину з порошків алюмінію і кремнію, яка відрізняється тим, що вона містить як вогнетривку складову частину магнезитовий (периклазовий) порошок при наступному співвідношенні компонентів, мас. %:
порошок алюмінію
1-20
порошок кремнію
1-20
магнезитовий (периклазовий) порошок
60-89.
Текст

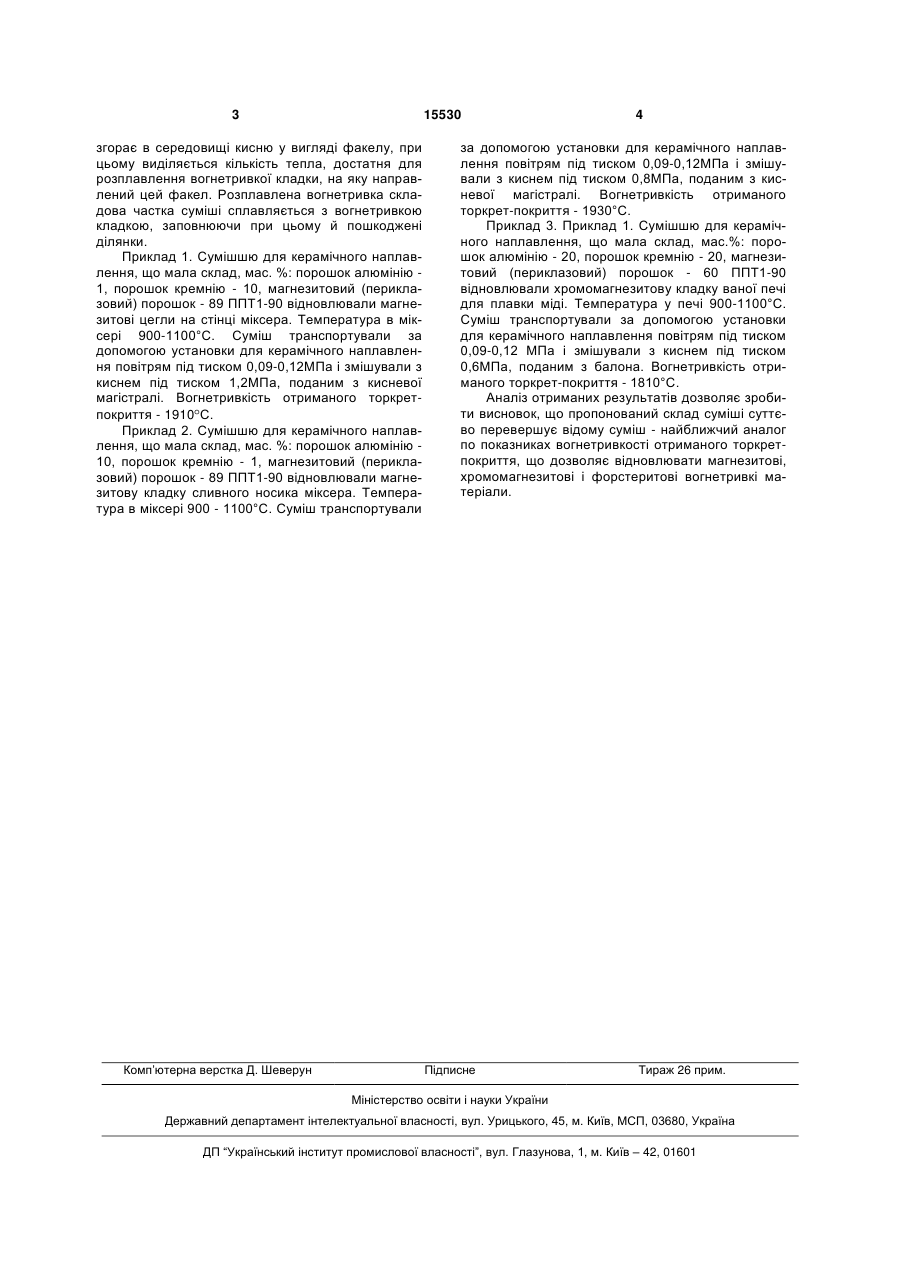

Периклазова суміш для керамічного наплавлення, що містить вогнетривку складову частину з матеріалів на основі магнію і паливну складову 3 15530 згорає в середовищі кисню у вигляді факелу, при цьому виділяється кількість тепла, достатня для розплавлення вогнетривкої кладки, на яку направлений цей факел. Розплавлена вогнетривка складова частка суміші сплавляється з вогнетривкою кладкою, заповнюючи при цьому й пошкоджені ділянки. Приклад 1. Сумішшю для керамічного наплавлення, що мала склад, мас. %: порошок алюмінію 1, порошок кремнію - 10, магнезитовий (периклазовий) порошок - 89 ППТ1-90 відновлювали магнезитові цегли на стінці міксера. Температура в міксері 900-1100°С. Суміш транспортували за допомогою установки для керамічного наплавлення повітрям під тиском 0,09-0,12МПа і змішували з киснем під тиском 1,2МПа, поданим з кисневої магістралі. Вогнетривкість отриманого торкретпокриття - 1910 С. Приклад 2. Сумішшю для керамічного наплавлення, що мала склад, мас. %: порошок алюмінію 10, порошок кремнію - 1, магнезитовий (периклазовий) порошок - 89 ППТ1-90 відновлювали магнезитову кладку сливного носика міксера. Температура в міксері 900 - 1100°С. Суміш транспортували Комп’ютерна верстка Д. Шеверун 4 за допомогою установки для керамічного наплавлення повітрям під тиском 0,09-0,12МПа і змішували з киснем під тиском 0,8МПа, поданим з кисневої магістралі. Вогнетривкість отриманого торкрет-покриття - 1930°С. Приклад 3. Приклад 1. Сумішшю для керамічного наплавлення, що мала склад, мас.%: порошок алюмінію - 20, порошок кремнію - 20, магнезитовий (периклазовий) порошок - 60 ППТ1-90 відновлювали хромомагнезитову кладку ваної печі для плавки міді. Температура у печі 900-1100°С. Суміш транспортували за допомогою установки для керамічного наплавлення повітрям під тиском 0,09-0,12 МПа і змішували з киснем під тиском 0,6МПа, поданим з балона. Вогнетривкість отриманого торкрет-покриття - 1810°С. Аналіз отриманих результатів дозволяє зробити висновок, що пропонований склад суміші суттєво перевершує відому суміш - найближчий аналог по показниках вогнетривкості отриманого торкретпокриття, що дозволяє відновлювати магнезитові, хромомагнезитові і форстеритові вогнетривкі матеріали. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA periclase mixture for ceramic surfacing
Автори англійськоюNoskov Yurii Volodymyrovych
Назва патенту російськоюПериклазовая смесь для керамической наплавки
Автори російськоюНосков Юрий Владимирович
МПК / Мітки
МПК: C04B 41/87, C04B 35/14, C04B 35/00
Мітки: суміш, керамічного, периклазова, наплавлення
Код посилання
<a href="https://ua.patents.su/2-15530-periklazova-sumish-dlya-keramichnogo-naplavlennya.html" target="_blank" rel="follow" title="База патентів України">Периклазова суміш для керамічного наплавлення</a>
Суміш для керамічного наплавлення на вогнетривку кладку
Номер патенту: 46801
Опубліковано: 17.06.2002
Автори: Носков Юрій Володимирович, Лідіч Людмила Михайлівна, Баланов Віктор Григорович, Шавиренков Ігор Іванович
МПК: C04B 35/12, C04B 35/65
Мітки: керамічного, вогнетривку, суміш, кладку, наплавлення
Формула / Реферат:
Суміш для керамічного наплавлення на вогнетривку кладку, що містить порошковий вогнетривкий наповнювач, порошок алюмінію, порошок кремнію, яка відрізняється тим, що як вогнетривкий наповнювач вона містить хромисту руду фракції 0,005-0,5 мм та фракції 0,5-1,0 мм і порошок периклазовий тонкомелений при такому співвідношенні компонентів, мас.%: хромиста руда фракції 0,005-0,5 30-60 ...
Суміш для керамічного наплавлення
Номер патенту: 39485
Опубліковано: 16.02.2004
Автори: Бондик Віктор Анатолійович, Манкевич Анатолій Миколайович, Клюєв Микола Степанович, Волощик Костянтин Степанович
МПК: C04B 35/14, F27D 1/16, C04B 35/65, C04B 35/66
Мітки: керамічного, наплавлення, суміш
Формула / Реферат:
Суміш для керамічного наплавлення, що містить вогнетривку складову з матеріалу на основі кремнезему та діабазового борошна і як паливну складову порошок алюмінію та порошок кремнію, яка відрізняється тим, що як матеріал на основі кремнезему вона містить кварцовий пісок при такому співвідношенні компонентів, мас. %: порошок алюмінію 6 – 9 порошок кремнію 6 – 18 ...
Суміш для керамічного наплавлення на шамотну кладку
Номер патенту: 41968
Опубліковано: 15.10.2001
Автори: Баланов Віктор Григорович, Тузенков Володимир Вікторович, Івахнюк Леонід Іванович, Носков Юрій Володимирович
МПК: C04B 35/65, C04B 35/66
Мітки: суміш, наплавлення, кладку, шамотну, керамічного
Формула / Реферат:
Смесь для керамической наплавки на шамотную кладку, включающая порошок кремния, порошок алюминия, оксид алюминия и кварцевый песок, отличающаяся тем, что она дополнительно содержит диабазовую муку при следующем соотношении компонентов, мас.%: порошок кремния 8-15 порошок алюминия 2-5 оксид алюминия 15-25 диабазовая мука ...
Сировинна суміш для виготовлення будівельних виробів
Номер патенту: 39266
Опубліковано: 15.06.2001
Автор: Кас'янов Юрій Володимирович
МПК: C04B 18/26, C04B 28/30
Мітки: виготовлення, суміш, будівельних, сировинна, виробів
Формула / Реферат:
Сировинна суміш для виготовлення будівельних виробів, що містить магнезитовий каустичний порошок, розчин хлористого магнію, щільністю 1,19г/см3, тирсу, яка відрізняється тим, що вологість тирси складає 8-12 відсотків при такому співвідношенні компонентів, мас. %:магнезитовий каустичний порошок - 28-32розчин хлористого магнію - 47-53...
Установка для керамічного наплавлення промислових печей
Номер патенту: 74279
Опубліковано: 15.11.2005
Автори: Чепелянський Анатолій Якович, Бондик Віктор Анатолійович, Манкевич Анатолій Миколайович
МПК: E04F 21/02, F27D 1/16
Мітки: наплавлення, установка, печей, промислових, керамічного
Формула / Реферат:
1. Установка для керамічного наплавлення промислових печей, що містить підключений за допомогою перемикача до джерела стисненого повітря з манометром камерний насос, оснащений фільтром в лінії скидання повітря в атмосферу з камери, до якої приєднаний манометр, аератором, обладнаним стабілізатором тиску аеруючого повітря, й інжектором з приводом переміщення з блоком пневморозподілу та стабілізатором тиску повітря з манометром, торкрет-фурму,...
Попередній патент: Настоянка “поліська калганівка”
Наступний патент: Зубчастий редуктор
Випадковий патент: Протирадіаційний жилет
