Кожух вентилятора системи охолодження автомобіля
Номер патенту: 15707
Опубліковано: 17.07.2006
Автори: Гончаров Андрій Володимирович, Куликов Юрій Андрійович, Томачинський Юрій Миколайович, Верховодов Антон Анатолійович
Формула / Реферат
Кожух вентилятора системи охолодження автомобіля, що містить обичайку, втулку, на якій закріплений електродвигун вентилятора, і перетинки, що з'єднують втулку з обичайкою, який відрізняється тим, що на виході з кожуха розташований дифузор, що виконаний за одне ціле з кожухом, причому дифузор являє собою зрізаний конус з кутом розкриття 15°-30°, а відношення висоти дифузора до діаметра обичайки кожуха виконане в діапазоні 0,39-0,63.
Текст

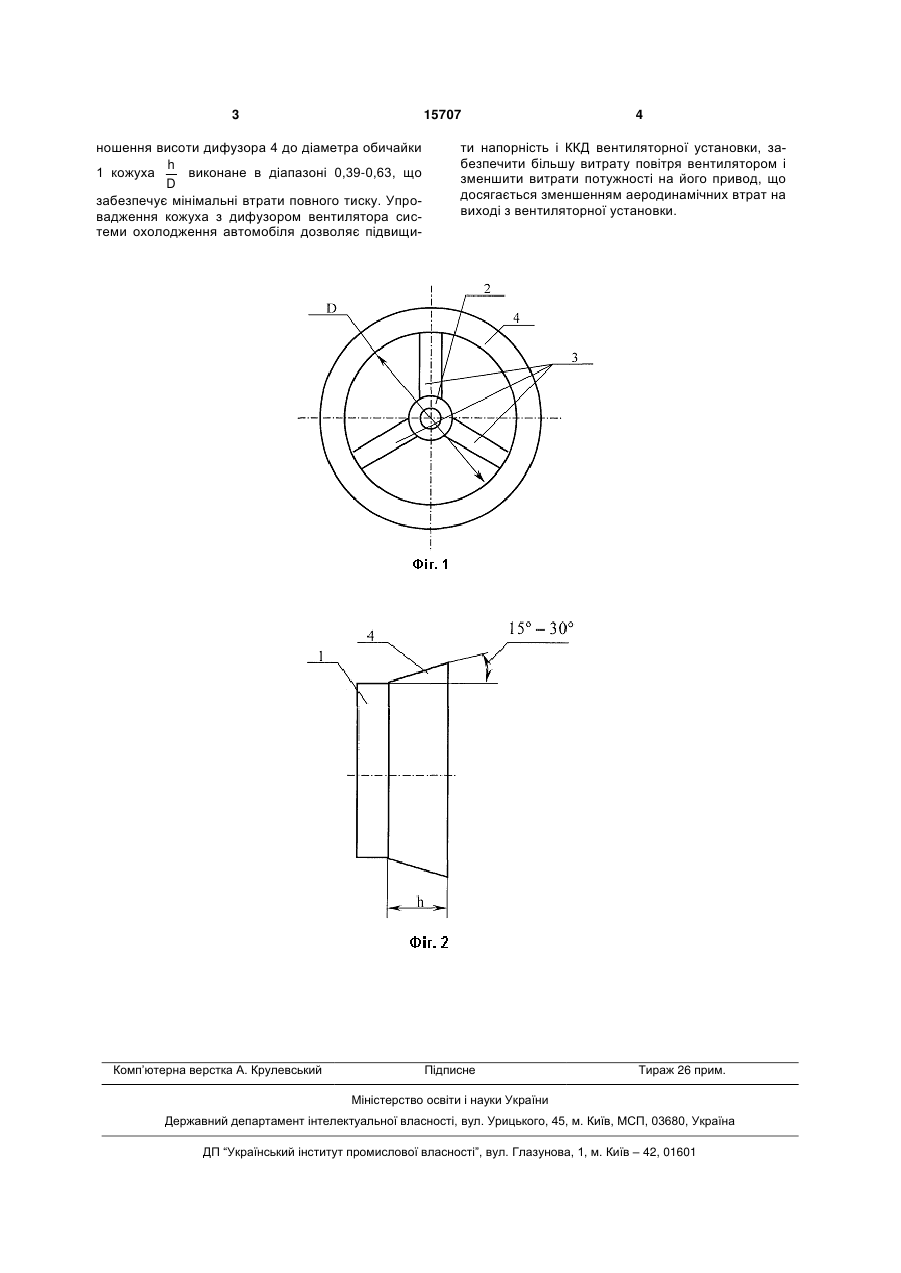

Кожух вентилятора системи охолодження ав 3 15707 ношення висоти дифузора 4 до діаметра обичайки h 1 кожуха виконане в діапазоні 0,39-0,63, що D забезпечує мінімальні втрати повного тиску. Упровадження кожуха з дифузором вентилятора системи охолодження автомобіля дозволяє підвищи Комп’ютерна верстка А. Крулевський 4 ти напорність і ККД вентиляторної установки, забезпечити більшу витрату повітря вентилятором і зменшити витрати потужності на його привод, що досягається зменшенням аеродинамічних втрат на виході з вентиляторної установки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCase of ventilator of cooling system of a vehicle
Автори англійськоюKulikov Yurii Andriiovych, Honcharov Andrii Volodymyrovych, Tomachynskyi Yurii Mykolaiovych, Verkhovodov Anton Anatoliiovych
Назва патенту російськоюКожух вентилятора системы охлаждения автомобиля
Автори російськоюКуликов Юрий Андреевич, Гончаров Андрей Владимирович, Томачинский Юрий Николаевич, Верховодов Антон Анатольевич
МПК / Мітки
МПК: F04D 29/40
Мітки: системі, охолодження, кожух, автомобіля, вентилятора
