Фракціонатор
Номер патенту: 62963
Опубліковано: 26.09.2011
Автори: Дем'яненко Ірина Володимирівна, Горобець Світлана Василівна, Михайленко Наталія Олександрівна, Горобець Оксана Юріївна
Формула / Реферат
Фракціонатор, що містить магнітну систему, в робочому зазорі якої встановлена проточна камера, всередині якої розташована насадка, що включає поліградієнтні елементи, який відрізняється тим, що як поліградієнтні елементи використані феромагнітні стрижні різного діаметра, розташовані на певній відстані α×d один від одного, де α - радіус окремого елемента високоградієнтної феромагнітної насадки, a d - значення, яке змінюється в межах від 1 до n в залежності від заданих значень магнітної сприйнятливості окремих фракцій, на які відбувається розділення цільових об'єктів (n=1,2...n).
Текст

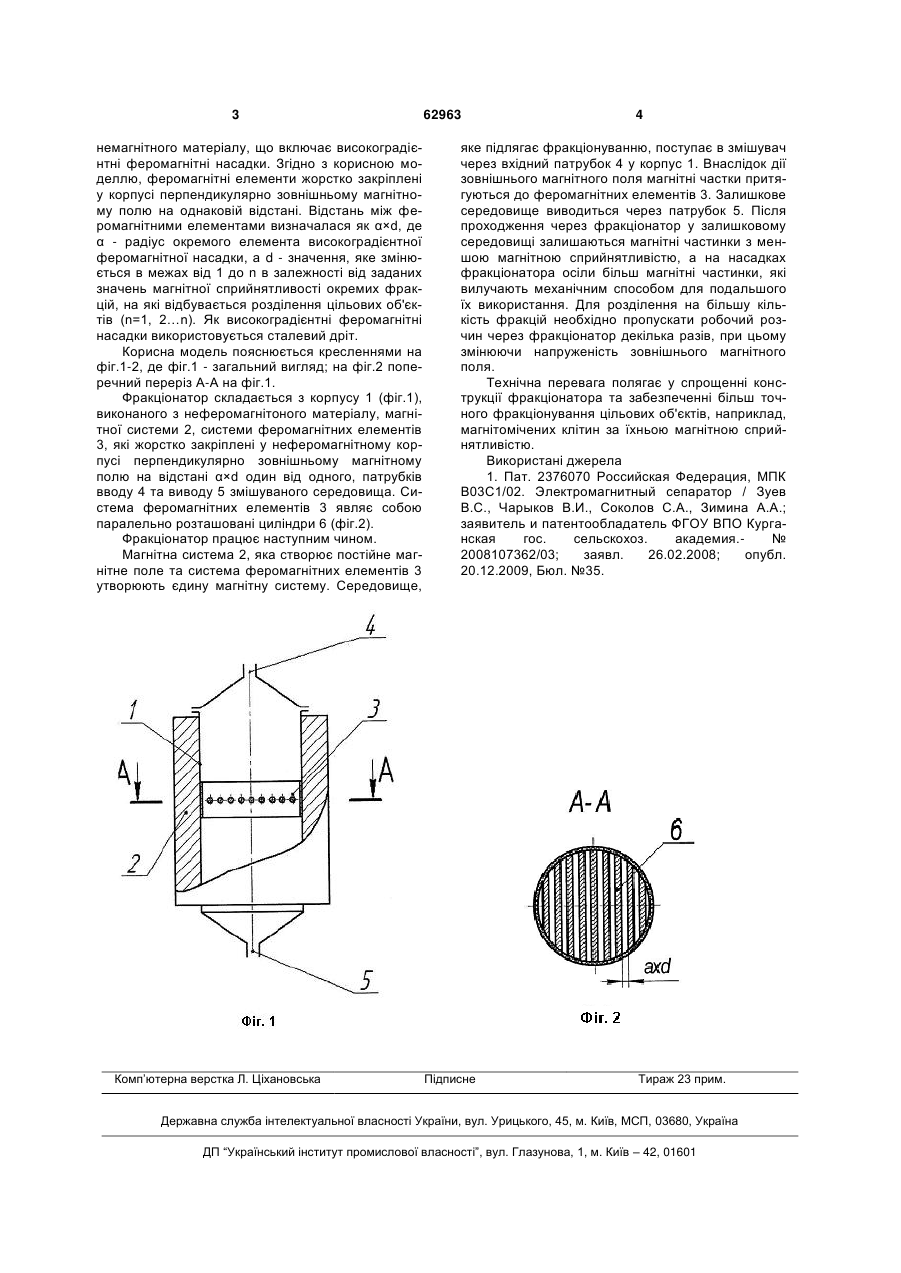

Фракціонатор, що містить магнітну систему, в робочому зазорі якої встановлена проточна каме 3 немагнітного матеріалу, що включає високоградієнтні феромагнітні насадки. Згідно з корисною моделлю, феромагнітні елементи жорстко закріплені у корпусі перпендикулярно зовнішньому магнітному полю на однаковій відстані. Відстань між феромагнітними елементами визначалася як α×d, де α - радіус окремого елемента високоградієнтної феромагнітної насадки, a d - значення, яке змінюється в межах від 1 до n в залежності від заданих значень магнітної сприйнятливості окремих фракцій, на які відбувається розділення цільових об'єктів (n=1, 2…n). Як високоградієнтні феромагнітні насадки використовується сталевий дріт. Корисна модель пояснюється кресленнями на фіг.1-2, де фіг.1 - загальний вигляд; на фіг.2 поперечний переріз А-А на фіг.1. Фракціонатор складається з корпусу 1 (фіг.1), виконаного з неферомагнітоного матеріалу, магнітної системи 2, системи феромагнітних елементів 3, які жорстко закріплені у неферомагнітному корпусі перпендикулярно зовнішньому магнітному полю на відстані α×d один від одного, патрубків вводу 4 та виводу 5 змішуваного середовища. Система феромагнітних елементів 3 являє собою паралельно розташовані циліндри 6 (фіг.2). Фракціонатор працює наступним чином. Магнітна система 2, яка створює постійне магнітне поле та система феромагнітних елементів 3 утворюють єдину магнітну систему. Середовище, Комп’ютерна верстка Л. Ціхановська 62963 4 яке підлягає фракціонуванню, поступає в змішувач через вхідний патрубок 4 у корпус 1. Внаслідок дії зовнішнього магнітного поля магнітні частки притягуються до феромагнітних елементів 3. Залишкове середовище виводиться через патрубок 5. Після проходження через фракціонатор у залишковому середовищі залишаються магнітні частинки з меншою магнітною сприйнятливістю, а на насадках фракціонатора осіли більш магнітні частинки, які вилучають механічним способом для подальшого їх використання. Для розділення на більшу кількість фракцій необхідно пропускати робочий розчин через фракціонатор декілька разів, при цьому змінюючи напруженість зовнішнього магнітного поля. Технічна перевага полягає у спрощенні конструкції фракціонатора та забезпеченні більш точного фракціонування цільових об'єктів, наприклад, магнітомічених клітин за їхньою магнітною сприйнятливістю. Використані джерела 1. Пат. 2376070 Российская Федерация, МПК В03С1/02. Электромагнитный сепаратор / Зуев B.C., Чарыков В.И., Соколов С.А., Зимина А.А.; заявитель и патентообладатель ФГОУ ВПО Курганская гос. сельскохоз. академия.№ 2008107362/03; заявл. 26.02.2008; опубл. 20.12.2009, Бюл. №35. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFractionator
Автори англійськоюHorobets Svitlana Vasylivna, Horobets Oksana Yuriivna, Mykhailenko Natalia Oleksandrivna, Demianenko Iryna Volodymyriva
Назва патенту російськоюФракционатор
Автори російськоюГоробец Светлана Васильевна, Горобец Оксана Юрьевна, Михайленко Наталья Александровна, Демьяненко Ирина Владимировна
МПК / Мітки
МПК: B03C 1/02
Мітки: фракціонатор
