Топка

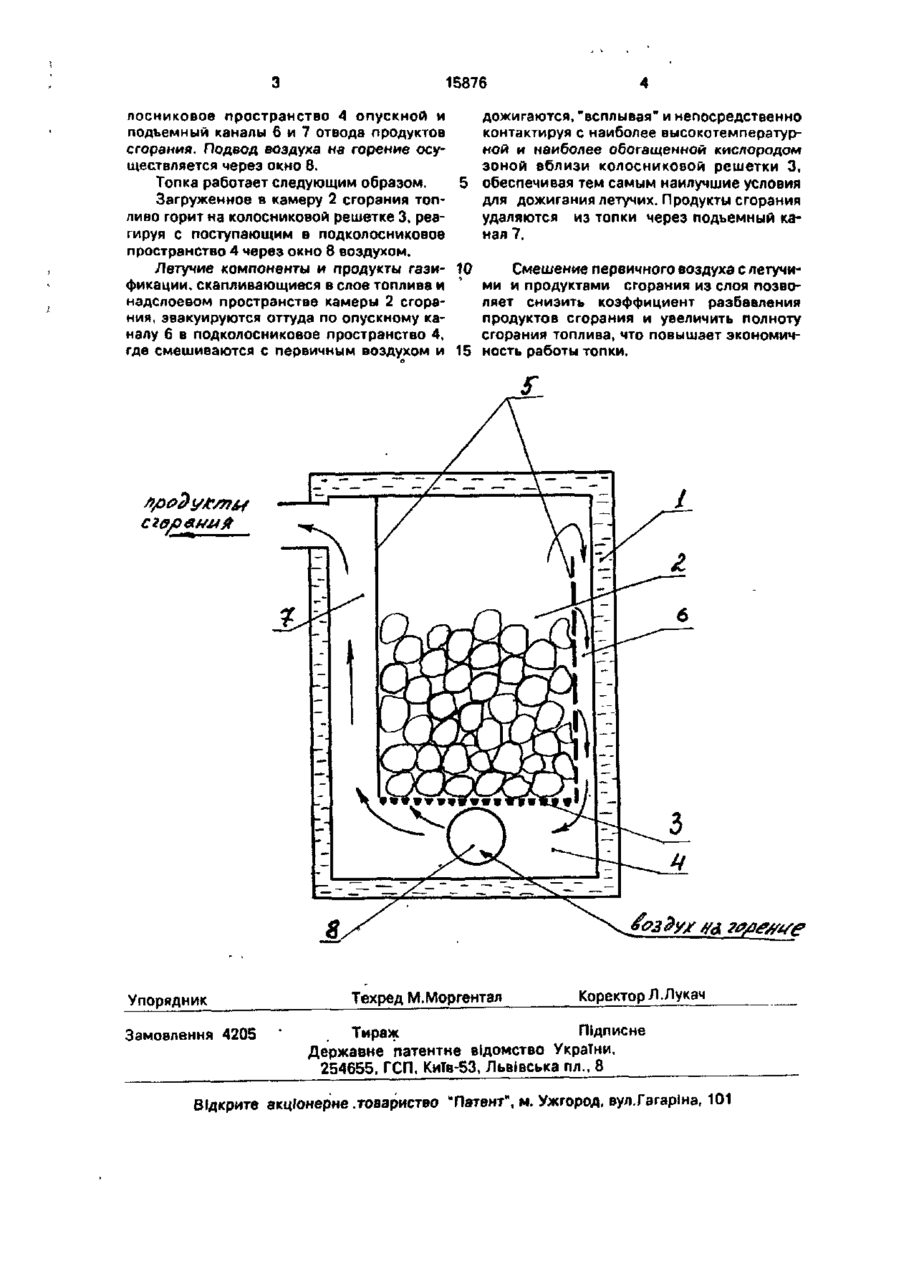

Топка, содержащая корпус с камерой сгорания и колосниковой решеткой, образующей с корпусом подколосниковое пространство и установленные в корпусе вертикальные перегородки, образующие сообщенные между собой опускной и подъемный каналы отвода продуктов сгорания, о тличающаяся тем, что опускной и подъемный каналы отвода продуктов сгорания сообщены между собой через подколосниковое пространство. Изобретение относится к устройствам для сжигания твердого кускового топлива и может быть использовано в тепловых генераторах малой мощности для систем децентрализованного теплоснабжения. Известны топки, содержащие камеру сгорания, колосниковую решетку с подколосниковым пространством и камеру дожигания, отделенную от камеры сгорания перегородкой. Недостатком известных топок является низкая эффективность дожигания продуктов сгорания. Наиболее близкой к предлагаемой является топка, содержащая корпус с камерой сгорания и колосниковой решеткой, образующей с корпусом подколосниковое пространство, и установленные в корпусе вертикальные перегородки, образующие сообщенные между собой опускной и подъемный каналы отвода продуктов сгорания. Недостатком известной топки является низкая экономичность вследствие неполного сгорания топлива, обусловленного сложностью обеспечения эффективного отвода летучих продуктов и продуктов газификации из слоя топлива и надслоевого пространства. Цель изобретения - повышение экономичности путем увеличения полноты сгорания топлива. Поставленная цель достигается тем, что в топке, содержащей корпус с камерой сгорания и колосниковой решеткой, образующей с корпусом подколосниковое пространство, и установленные в корпусе вертикальные перегородки, образующие сообщенные между собой опускной и подъемный каналы отвода продуктов сгорания, согласно изобретению, последние сообщены между собою через подколосниковое пространство. > На чертеже схематично показана топка, общий вид. Топка содержит корпус 1 с камерой 2 сгорания и колосниковой решеткой 3. образующей с корпусом 1 подколосниковое пространство 4. В корпусе 1 установлены вертикальные перегородки 5, образующие сообщающиеся между собой через подко ел 00 о 15876 лосниковое пространство 4 опускной и дожигаются, "всплывая" и непосредственно подъемный каналы 6 и 7 отвода продуктов контактируя с наиболее высокотемпературсгорания. Подвод воздуха на горение осуной и наиболее обогащенной кислородом ществляется через окно 8. зоной вблизи колосниковой решетки 3, Топка работает следующим образом. обеспечивая тем самым наилучшие условия Загруженное в камеру 2 сгорания топдля дожигания летучих. Продукты сгорания ливо горит на колосниковой решетке 3, реаудаляются из топки через подъемный кагируя с поступающим в подколосниковое нал 7. пространство 4 через окно 8 воздухом. Летучие компоненты и продукты гази- 10 Смешение первичного воздуха с летучификации, скапливающиеся в слое топлива и ми и продуктами сгорания из слоя позволяет снизить коэффициент разбавления надслоевом пространстве камеры 2 сгорапродуктов сгорания и увеличить полноту ния, эвакуируются оттуда по опускному касгорания топлива, что повышает экономичналу 6 в подколосниковое пространство 4, где смешиваются с первичным воздухом и 15 ность работы топки. -/-„ Упорядник Замовлення 4205 Техред М.Моргентал _-д Коректор Л.Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне .товариство "Патент", м. Ужгород, вул.ГагарІна, 101
