Багатопродуктовий циліндричний гідроциклон

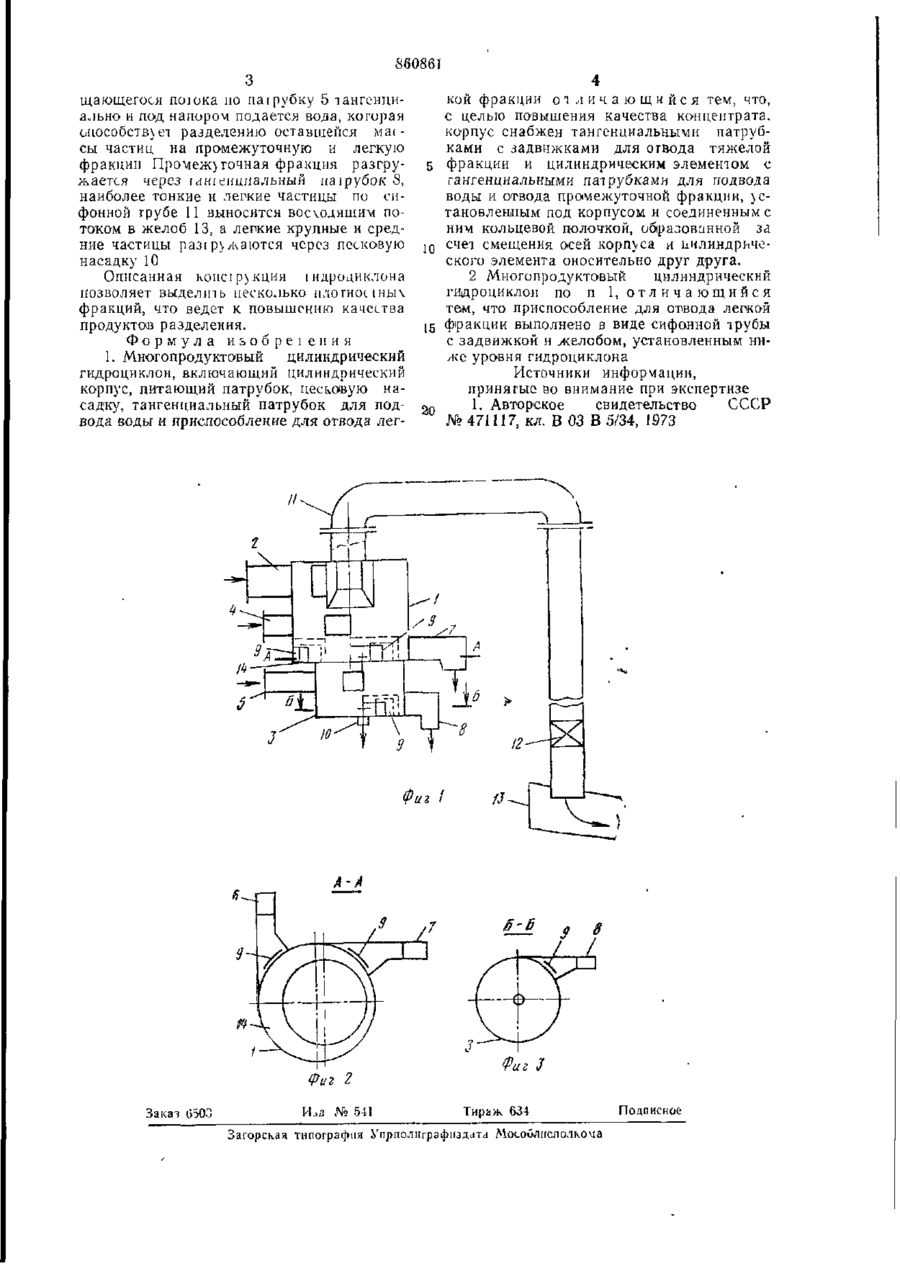

О П И С А Н И Е ЗОБРЕТЕ Союз Советских Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. овид-ву — (22) Заявлено (6.02.79 (21) 2728340/22-03 (51) М. К л 3 В 03 В 5/34 с присоединением заявки № — Государственный комитет СССР по делам изобретений и открытий (72) Автор изобретения и (71) заявитель (23) Приоритет — (43) Оп>бликовано 07.09 81. Бюллсіепь u\b 33 (53) УДК 621.828 37 (088.8) (45) Дата опубликования описания 07.09.81 к П. Ноздрин (54) МНОГОПРОДУКТОВЫЙ ЦИЛИНДРИЧЕСКИЙ ГИДРОЦИКЛОН 1 Изобретение относится к области обогащения в водной среде полиминеральных материалов в аппаратах гидроциклонного типа. Известен гидроциклон, включающий цллиндрический корпус, питающий патрубок, песко-вую насадку, тангенциальный патрубок для подвода воды и приспособление для отвода легкой фракции [1]. Описанная конструкция гидроцчклона не обеспечивает качественного разделения материала по плотности, так как в ней не предусматривается перечистка продуктов разделения. Целью изобретения является повышение качества продуктов разделения Поставленная цель достигается тем, что корпус гидроциклона снабжен тангенциальными патрубками с задвижками дчя отвода тяжелой фракции и цилиндрическим элементом с тангенциальными патрубками для подвода воды и отвода промежуточной фракции, установленным под корпусом и соединенным с ним кольцевой полочкой, образованной за счет смещения осей корпуса и цилиндрического элемента относительно друг друга. 5 ю IS 20 25 Кроме того, приспособление для отвода легкой фракции выполнено в виде сифон- зо ной трубы с задвижкой и желобом, установленным ниже уровня гидроциклона. На фиг. 1 показан гидроциклон, общий, вид; на фиг. 2 — разрез А—А на фиг. 1, на фиг. 3 — разрез Б—Б на фиг 1. Гидроциклон состоит из цилиндрического корпуса 1, питающего патрубка 2, цилиндрического элемента 3, тангенциальных патрубков 4, 5 для подвода воды, тангенциальных патрубков 6, 7, 8 с задвижками 9 для отвода тяжелых фракций, песковой насадки 10 и приспособления для отвода легкой фракции, состоящего из сифонной трубы 11 с задвижкой 12 и желоба 13 Гидроциклон работает следующим образом. Исходный материал по патрубку 2 тангенциально по-д небольшим давлением подается в корпус 1, сюда же по патрубку 4 тангенциально под напором подается вода. Подача воды поддерживает или усиливает кинетическую энергию вращающегося внутри гидроциклона потока суспензии При этом тя/келые частицы, о і брошеняьіе к стенке, концентрируются над кольцевой полочкой 14 и разгружаются через патрубки 6 и 7. Промежуточные и легкие крупные частицы с потоком суспензии опускаются в цилиндрический элемент. Для лодчержания в нем кинетической энерп-ш нра S6086I кой фракции о т л и ч а ю щ и й с я тем, что, щаюїдегося поюка по па і рубку 5 тангенцис целью повышения качества концентрата, ально и под напором подается вода, которая корпус снабжен тангенциальными патрубспособствует разделению оставшейся макция і идроциклона 2 Многопродуктовый цилиндрический позволяет выделить несколько плотное1ны\ гидроциклон по п 1, о т л и ч а ю щ и й с я фракций, что ведет к повышению качества тем, что приспособление для отвода легкой продуктов разделения. 15 фракции выполнено в виде сифонной трубы с задвижкой и желобом, установленным ниФормула изобреіения же уровня гидроциклона 1. Много продуктовый цилиндрический гидроциклон, включающий цилиндрический Источники информации, корпус, питающий патрубок, нес шву ю напринятые во внимание при экспертизе садку, тангенциальный патрубок для под- а п 1. Авторское свидетельство СССР вода воды и приспособление для отвода лег№471117, кл. В 03 В 5/34, 1973 Подписное Заказ t)500 іагорская типография Упрполиграфпздата Мосоилнслолкома
