Віддільник сивушного масла до брагоректифікаційної установки
Номер патенту: 8786
Опубліковано: 30.09.1996
Автори: Артюхов Володимир Григорович, Ковальчук Володимир Петрович, Безсонова Надія Іванівна
Формула / Реферат

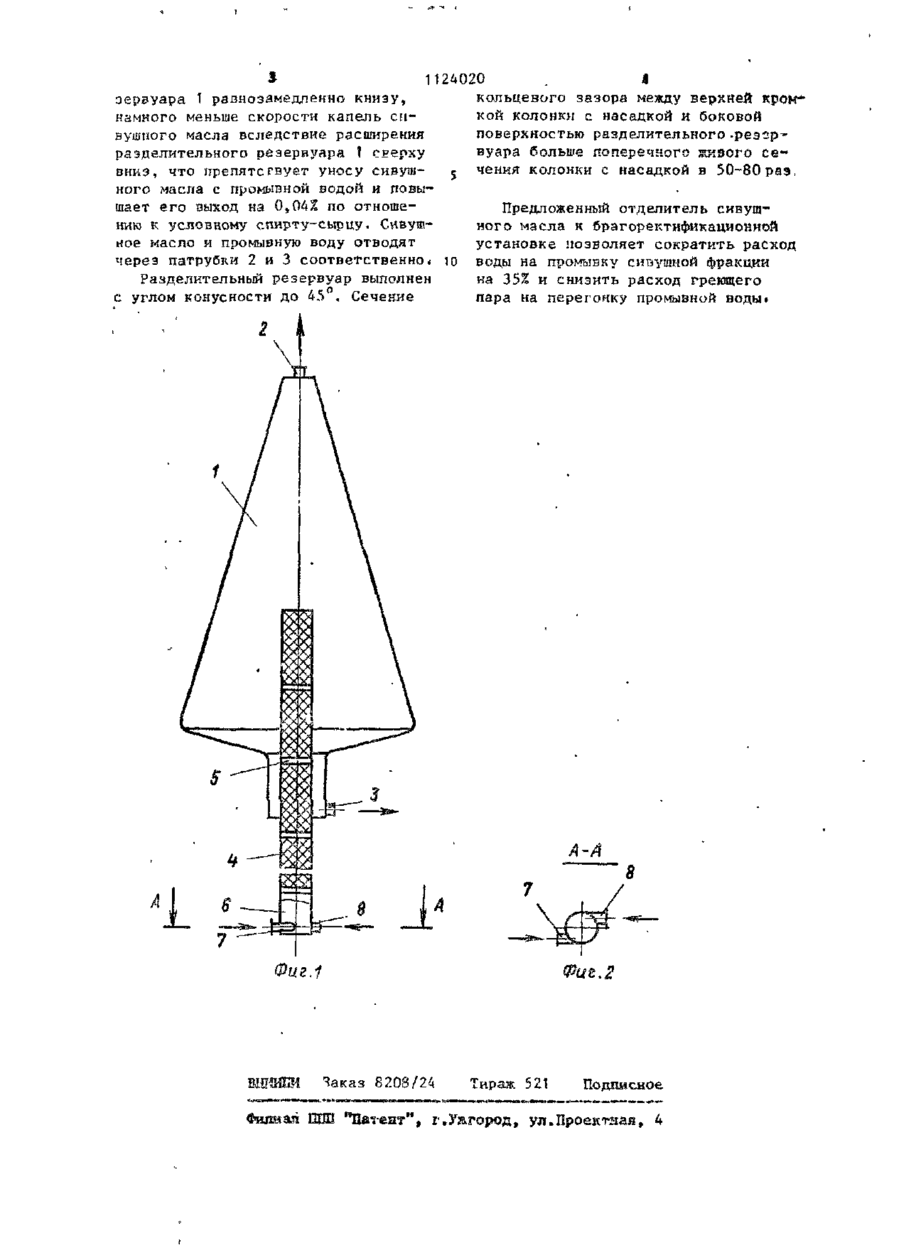

1. Отделитель сивушного масла к брагоректификционной установке, содержащий разделительный резервуар с патрубками отвода сивушного масла и промывной воды, концентрично расположенное в нем эмульгирующее устройство в виде колонки с насадкой и смеситель с обращенными в разные стороны патрубками подвода сивушной фракции и промывной воды, отличающийся тем, что, с целью улучшения качества сивушного масла, увеличения его выхода и сокращения энергетических затрат, разделительный резервуар выполнен в виде усеченного конуса, колонка с насадкой размещена своей верхней частью в нижней части корпуса и соотношение ее длины и диаметра, составляет (20-50):1, а смеситель установлен коаксиально колонке и соединен своей верхней частью с ее нижней.
2. Отделитель по п. 1, отличающийся тем, что в колонке равномерно по ее высоте укреплено несколько распределительных тарелок.
3. Отделитель по п. 1, отличающийся тем, что патрубки для подвода сивушной фракции и промывной воды подсоединены к корпусу смесителя тангенциально и диаметрально противоположно.
Текст

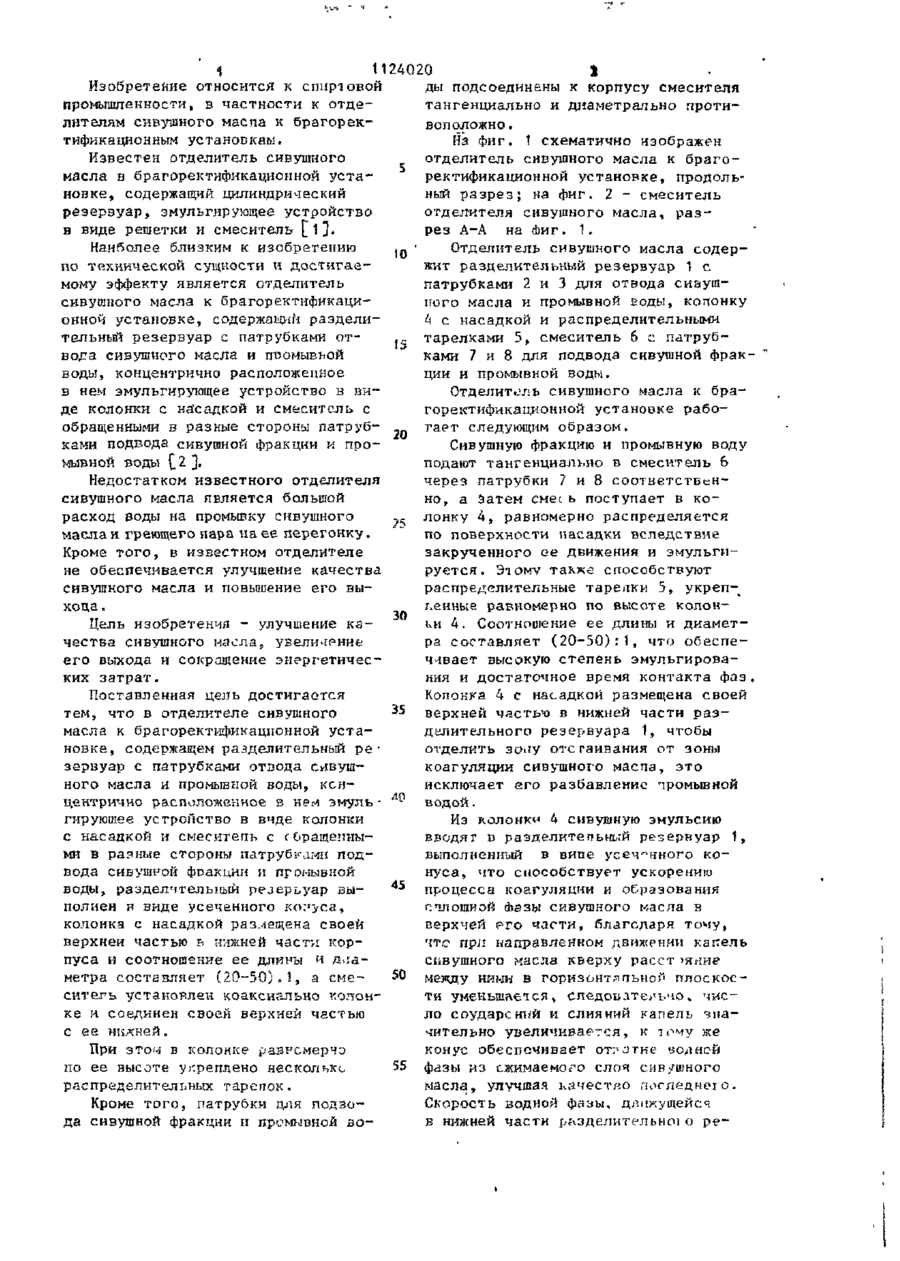

1. ОТДЕЛИТЕЛЬ СИВУШНОГО МАСЛА К БРАГОРЕКТИФИКАЦИОННОЙ УСТАНОВКЕ, содержащий р а з д е л и т е л ь ный резервуар с патрубками отвода сивушного масла и промывной воды, концентрично расположенное в нем эмульгирующее устройство в виде к о лонки с насадкой и смеситель с об- ' ращенными в разные стороны патрубками подвода сивушной фракции и промывной воды, р т л и ч а ю щ и й с я тем, ч т о , с целью улучшения качества сивушного масла, увеличения его выхода и сокращения э н е р г е т и ч е с ких з а т р а т , разделительный р е з е р вуар выполнен в виде усеченного к о нуса, колонка с насадкой размещена своей верхней частью ь нижней части корпуса и соотношение ее длины и диаметра составляет ( 2 0 - 5 0 ) : 1 , а смеситель установлен коаксиально к о лонке и соединен своей верхней частые с ее нижней. 2 . Отделитель по п . 1, о т л и ч а ю щ и й с я тем, что в колонке равномерно по ее высоте укреплено несколько распределительных т а р е л о к . 3 . Отд&іштель по п. Ї, о т л н-~ ч а ю щ и й с я тем, что патрубки для подвода сивушной фракции и про мывной аоды подсоединены к корпусу 1 смесителя тангенциально и диаметрально противоположно. о 1 і 11 24020 ды подсоединены к корпусу смесителя Изобретение относится к спиртовой тангенциально и диаметрально протипромышленности, в частности к отдевоположно. лителям сивушного маспа к брагорекНа фиг. 1 схематично изображен тификационным установкам. отделитель сивушного масла к брагоИзвестен отделитель сивушного ректификационной установке, продольмасла в брагоректификационной устаный разрез; па фиг. 2 - смеситель новке, содержащий цилиндрический отделителя сивушного масла, разрезервуар, эмульгирующее устройство рез А-А на
ДивитисяДодаткова інформація
Назва патенту англійськоюSeparator of fusel oil for brew rectification plant
Автори англійськоюArtiukhov Volodymyr Hryhorovych, Kovalchuk Volodymyr Petrovych
Назва патенту російськоюОтделитель сивушного масла к брагоректификационной установке
Автори російськоюАртюхов Владимир Григорьевич, Ковальчук Владимир Петрович
МПК / Мітки
МПК: C12F 3/10
Мітки: масла, брагоректифікаційної, віддільник, установки, сивушного
Код посилання
<a href="https://ua.patents.su/4-8786-viddilnik-sivushnogo-masla-do-bragorektifikacijjno-ustanovki.html" target="_blank" rel="follow" title="База патентів України">Віддільник сивушного масла до брагоректифікаційної установки</a>

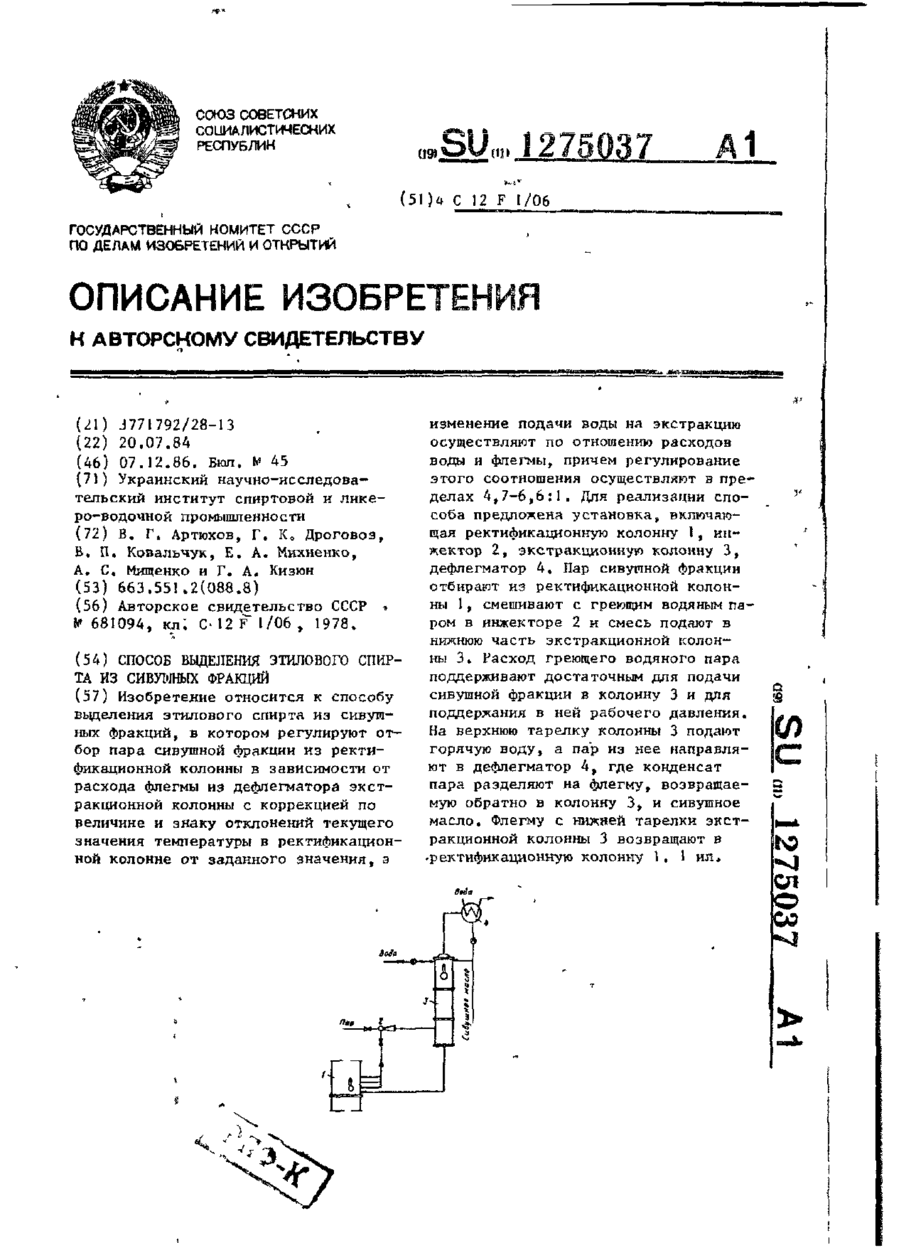

Спосіб виділення етилового спирту з сивушних фракцій
