Пневматичний сепаратор

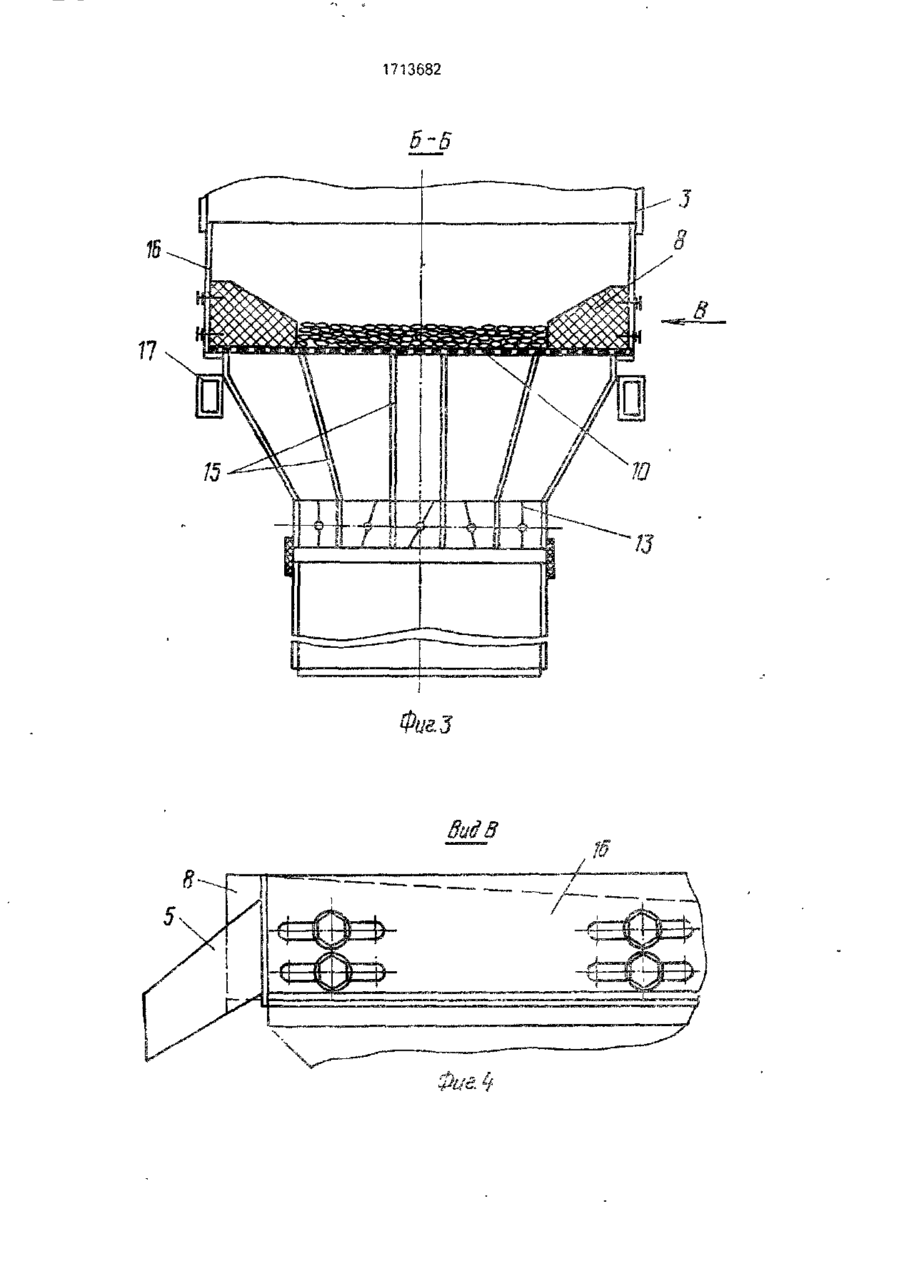

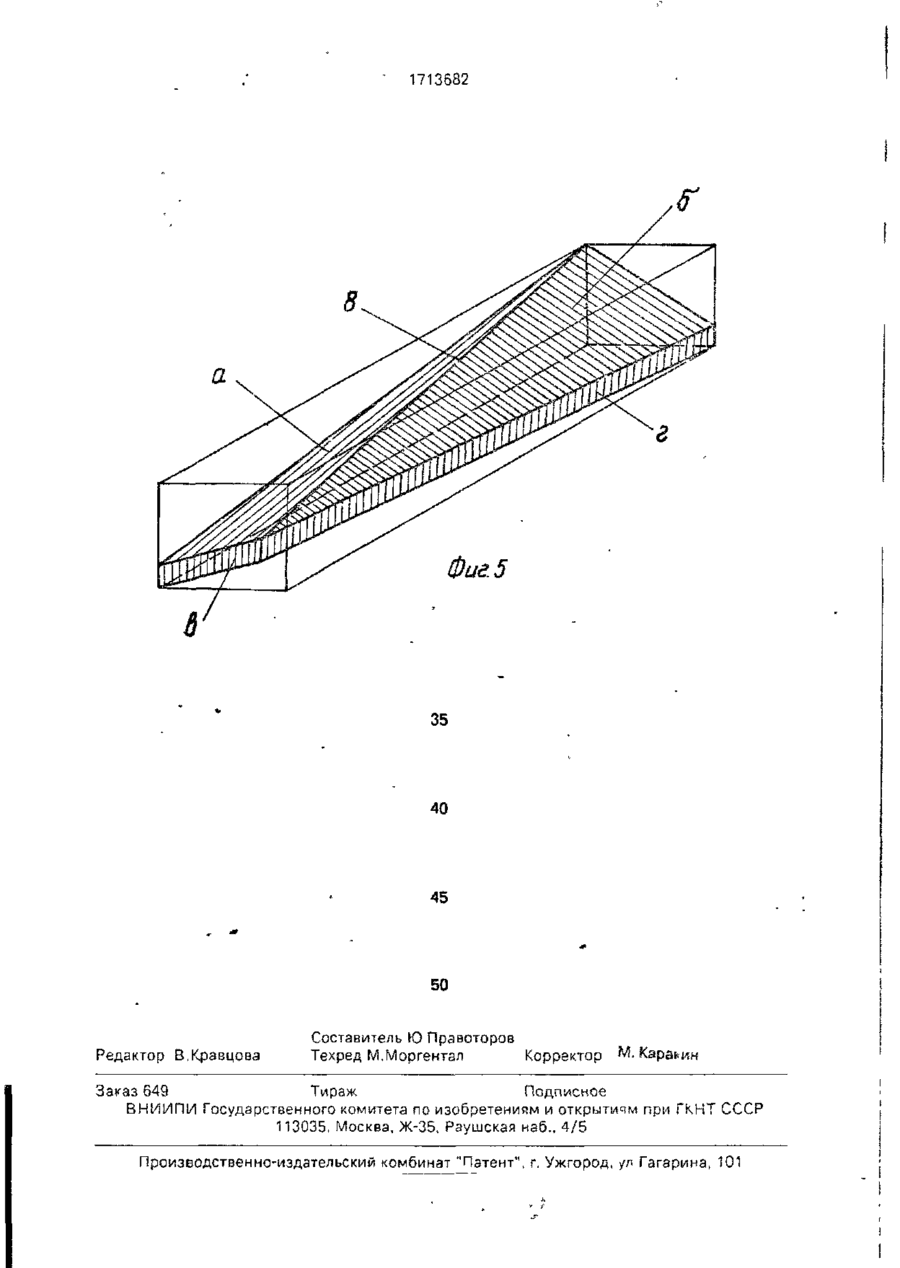

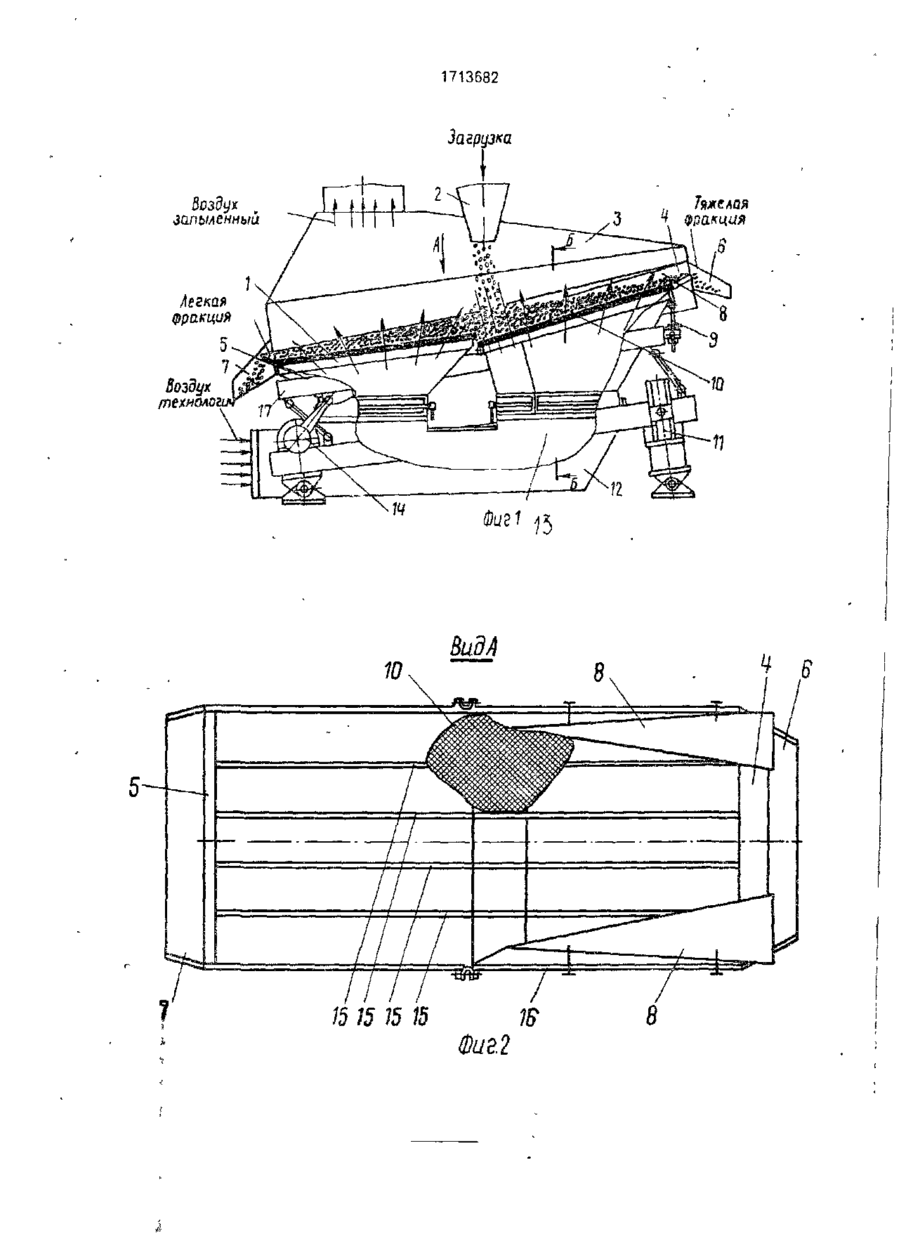

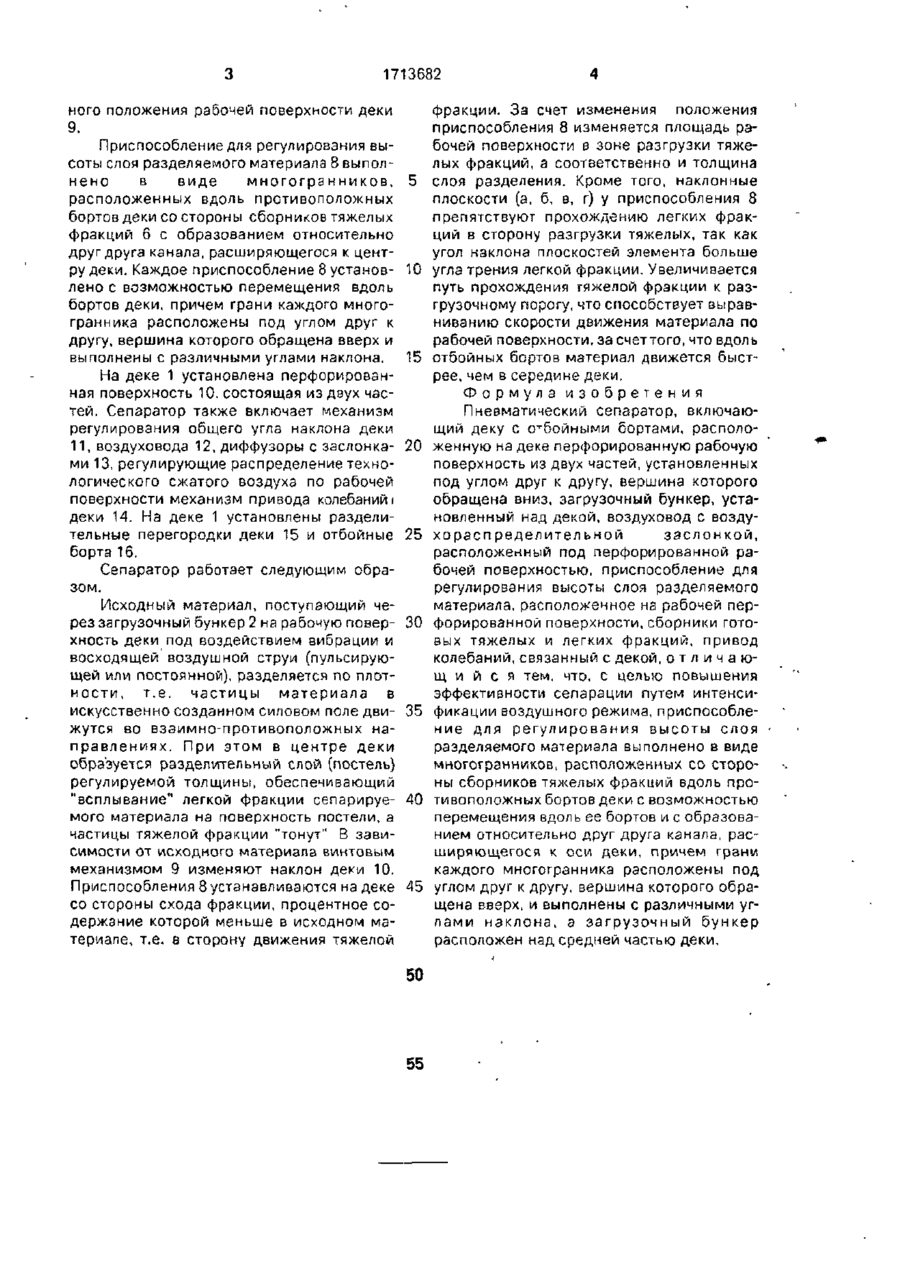

Изобретение относится к обогащению полезных ископаемых, в частности углей и руд в воздушной среде. Цель изобретения повышение эффективности сепарации за счет интенсификации воздушного режима. Сепаратор включает деку (Д) 1 с отбойными бортами. На Д 1 установлена перфорированная рабочая поверхность (ПП) 10, состоящая из двух частей, установленных под углом друг к другу, вершина которого обращена вниз. На средней части Д 1 установлен загрузочный бункер 2 Сепаратор снабжен сборниками тяжелых и легких фракций. Под ПП 10 расположен воздуховод 12 с воздухораспределительными заслонками 13. На ПП 10 установлено приспособление для регулирования высоты (ПРВ)8 слоя разделяемого материала. Последнее выполнено в виде многогранников, расположенных вдоль противоположных отбойных бортов Д 1 со стороны сборника 6 тяжелых фракций с образованием относительно друг друга канала, расширяющегося к центру Д 1 и возможностью перемещения вдоль отбойных бортов. Грани каждого многогранника расположены под углом друг к другу, вершина которого обращена вверх и выполнены с различными углами наклона. Исходный материал из бункера 2 поступает на Д 1, где под воздействием вибрации от привода 14 восходящего воздушного потока разделяется по плотности. При этом легкие фракции "всплывают", а тяжелые "тонут". За счет изменения положения ПРВ 8 изменяется площадь ПП 10 в зоне разгрузки тяжелых фракций и, соответственно, толщина слоя разделения. Передвигая ПРВ 8 вдоль Д 1, возможно изменять количество готовых тяжелых и легких фракций. 5 ил. VI оо Изобретение относится к обогащению полезных ископаемых, в частности углей и руд в воздушной среде. Цель изобретения - повышение эффективности сепарации за счет интенсификации воздушного режима. На фиг "І представлен пневматический сепаратор, общий вид; на фиг.2 - вид А на фиг. 1; на фиг.З - разрез по Б-Б на фиг.?; на фиг.4 - вид В на фиг 3; на фиг 5 - располоГ Т**< жение рабочих поверхностей приспособления для регулирования высоты слоя разделяемого материала. Пневматический сепаратор состоит из деки 1, над которой установлен загрузочный бункер, установленный в средней части деки 1 вытяжного зонта 3, регулируемых порогов (шиберов) 4, 5, сборников тяжелой 6 и легкой 7 фракции, приспособления для регулирования слоя разделяемого материала 8 и приспособления регулирования взаим 1713682 ного положения рабочей поверхности деки 9. Приспособление для регулирования высоты слоя разделяемого материала 8 выполнено в виде многогранников, расположенных вдоль противоположных бортов деки со стороны сборников тяжелых фракций 6 с образованием относительно друг друга канала, расширяющегося к центру деки. Каждое приспособление 8 установлено с возможностью перемещения вдоль бортов деки, причем грани каждого многогранника расположены под углом друг к другу, вершина которого обращена вверх и выполнены с различными углами наклона. На деке 1 установлена перфорированная поверхность 10, состоящая из двух частей. Сепаратор также включает механизм регулирования общего угла наклона деки 11, воздуховода 12, диффузоры с заслонками 13, регулирующие распределение технологического сжатого воздуха по рабочей поверхности механизм привода колебаний) деки 14. На деке 1 установлены разделительные перегородки деки 15 и отбойные борта 16. Сепаратор работает следующим образом. Исходный материал, поступающий через загрузочный бункер 2 на рабочую поверхность деки под воздействием вибрации и восходящей воздушной струи (пульсирующей или постоянной), разделяется по плотности, т.е. частицы материала в искусственно созданном силовом поле движутся во взаимно-противоположных направлениях. При этом в центре деки образуется разделительный слои (постель) регулируемой толщины, обеспечивающий "всплывание" легкой фракции сепарируемого материала на поверхность постели, а частицы тяжелой фракции "тонут" В зависимости от исходного материала винтовым механизмом 9 изменяют наклон деки 10. Приспособления 8устанавливаются на деке со стороны схода фракции, процентное содержание которой меньше в исходном материале, т.е. в сторону движения тяжелой 5 10 15 20 25 30 35 40 45 50 55 фракции. За счет изменения положения приспособления 8 изменяется площадь рабочей поверхности в зоне разгрузки тяжелых фракций, а соответственно и толщина слоя разделения. Кроме того, наклонные плоскости (а, б, в, г) у приспособления 8 препятствуют прохождению легких фракций в сторону разгрузки тяжелых, так как угол наклона плоскостей элемента больше угла трения легкой фракции. Увеличивается путь прохождения тяжелой фракции к разгрузочному порогу, что способствует выравниванию скорости движения материала по рабочей поверхности, за счеттого, что вдоль отбойных бортов материал движется быстрее, чем в середине деки. Формула изобретения Пневматический сепаратор, включающий деку с отбойными бортами, расположенную на деке перфорированную рабочую поверхность из двух частей, установленных под углом друг к другу, вершина которого обращена вниз, загрузочный бункер, установленный над декой, воздуховод с воздухораспреде/їительной заслонкой, расположенный под перфорированной рабочей поверхностью, приспособление для регулирования высоты слоя разделяемого материала, расположенное на рабочей перфорированной поверхности, сборники готовых тяжелых и легких фракций, привод колебаний, связанный с декой, о т л и ч а ю щ и й с я тем, что. с целью повышения эффективности сепарации путем интенсификации воздушного режима, приспособление для регулирования высоты слоя разделяемого материала выполнено в виде многогранников, расположенных со стороны сборников тяжелых фракций вдоль противоположных бортов деки с возможностью перемещения вдоль ее бортов и с образованием относительно друг друга канала, расширяющегося к оси деки, причем грани каждого многогранника расположены под углом друг к другу, вершина которого обращена вверх, и выполнены с различными углами наклона, а загрузочный бункер расположен над средней частью деки. 1713682 Воздух запыленный Легкая Фракция Воздух /пехиоло Тяжелая і 713682 г #r ejs £, U 1713682 a Фиг. 5 35 40 50 Редактор В.Кравцова Составитель Ю Правоторов Техред М.Моргентал Корректор М. Каракин Заказ 649 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская иаб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
