Ущільнення підшипникового вузла
Формула / Реферат
1. Ущільнення підшипникового вузла, що містить його зовнішню секцію, що контактує з опорною віссю підшипника, яке відрізняється тим, що зовнішня секція виконана складеною із двох жорстко скріплених між собою частин, причому з'єднання між ними виконано за твірною поверхнею конуса, а частина, що контактує з опорною віссю підшипника, виконана з високоеластичного матеріалу.
2. Ущільнення підшипникового вузла за п. 1, яке відрізняється тим, що частина зовнішньої секції, що контактує з опорною віссю підшипника, оснащена ребрами кільцеподібної форми, діаметр яких складає 0,57-0,99 діаметра опорної осі підшипника.
Текст

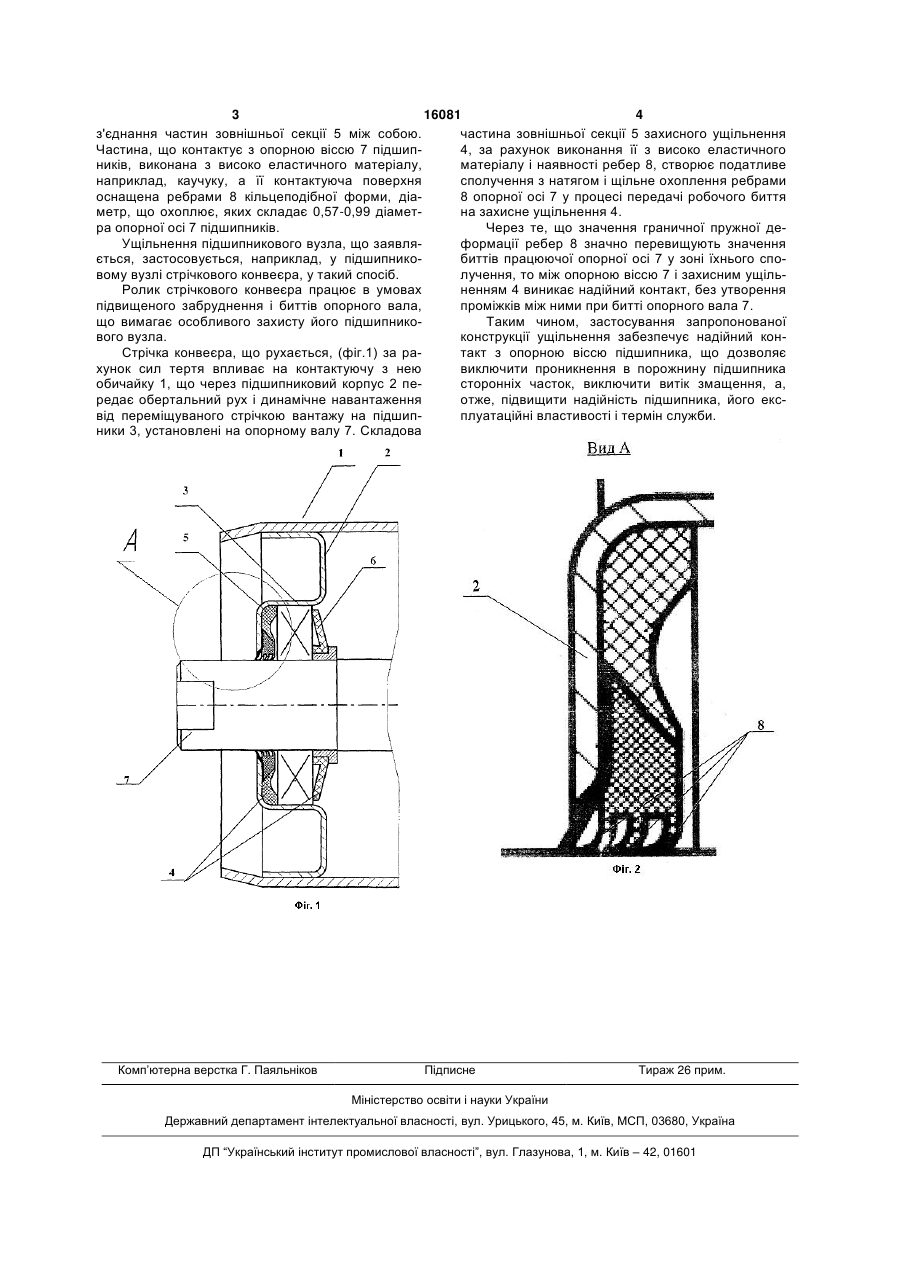

1. Ущільнення підшипникового вузла, що містить його зовнішню секцію, що контактує з опорною віссю підшипника, яке відрізняється тим, що зовнішня секція виконана складеною із двох жорс 3 16081 4 з'єднання частин зовнішньої секції 5 між собою. частина зовнішньої секції 5 захисного ущільнення Частина, що контактує з опорною віссю 7 підшип4, за рахунок виконання її з високо еластичного ників, виконана з високо еластичного матеріалу, матеріалу і наявності ребер 8, створює податливе наприклад, каучуку, а її контактуюча поверхня сполучення з натягом і щільне охоплення ребрами оснащена ребрами 8 кільцеподібної форми, діа8 опорної осі 7 у процесі передачі робочого биття метр, що охоплює, яких складає 0,57-0,99 діаметна захисне ущільнення 4. ра опорної осі 7 підшипників. Через те, що значення граничної пружної деУщільнення підшипникового вузла, що заявляформації ребер 8 значно перевищують значення ється, застосовується, наприклад, у підшипникобиттів працюючої опорної осі 7 у зоні їхнього сповому вузлі стрічкового конвеєра, у такий спосіб. лучення, то між опорною віссю 7 і захисним ущільРолик стрічкового конвеєра працює в умовах ненням 4 виникає надійний контакт, без утворення підвищеного забруднення і биттів опорного вала, проміжків між ними при битті опорного вала 7. що вимагає особливого захисту його підшипникоТаким чином, застосування запропонованої вого вузла. конструкції ущільнення забезпечує надійний конСтрічка конвеєра, що рухається, (фіг.1) за ратакт з опорною віссю підшипника, що дозволяє хунок сил тертя впливає на контактуючу з нею виключити проникнення в порожнину підшипника обичайку 1, що через підшипниковий корпус 2 песторонніх часток, виключити витік змащення, а, редає обертальний рух і динамічне навантаження отже, підвищити надійність підшипника, його ексвід переміщуваного стрічкою вантажу на підшипплуатаційні властивості і термін служби. ники 3, установлені на опорному валу 7. Складова Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPacking of bearing unit
Назва патенту російськоюУплотнение подшипникового узла
МПК / Мітки
МПК: F16C 33/72
Мітки: вузла, ущільнення, підшипникового
