Ручний ніж

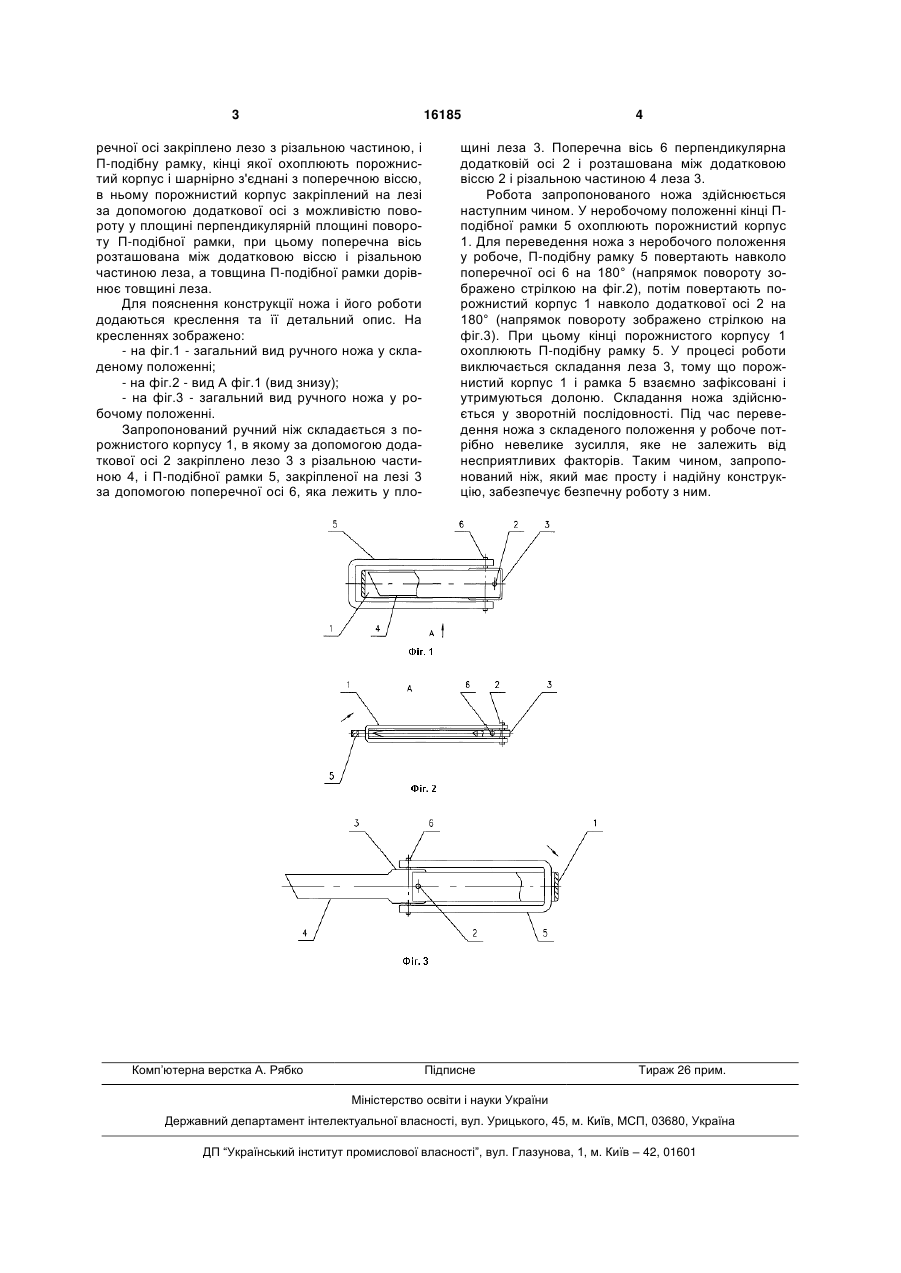

Ручний ніж, що містить порожнистий корпус, в якому за допомогою поперечної осі закріплено лезо з різальною частиною, і П-подібну рамку, кінці якої охоплюють порожнистий корпус і шарнірно з'єднані з поперечною віссю, який відрізняється тим, що в ньому порожнистий корпус закріплений на лезі за допомогою додаткової осі з можливістю повороту у площині, перпендикулярній до площини повороту П-подібної рамки, при цьому поперечна вісь розташована між додатковою віссю і різальною частиною леза, а товщина П-подібної рамки дорівнює товщині леза. (19) (21) u200602838 (22) 16.03.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Герасюта Микола Федорович, Красовський Олександр Олександрович, Макаров Олександр Максимович, Мокін Андрій Олександрович, Мокін Олександр Васильович, Никитін Павло Іванович (73) Герасюта Микола Федорович, Красовський Олександр Олександрович, Макаров Олександр Максимович, Мокін Андрій Олександрович, Мокін Олександр Васильович, Никитін Павло Іванович 3 16185 речної осі закріплено лезо з різальною частиною, і П-подібну рамку, кінці якої охоплюють порожнистий корпус і шарнірно з'єднані з поперечною віссю, в ньому порожнистий корпус закріплений на лезі за допомогою додаткової осі з можливістю повороту у площині перпендикулярній площині повороту П-подібної рамки, при цьому поперечна вісь розташована між додатковою віссю і різальною частиною леза, а товщина П-подібної рамки дорівнює товщині леза. Для пояснення конструкції ножа і його роботи додаються креслення та її детальний опис. На кресленнях зображено: - на фіг.1 - загальний вид ручного ножа у складеному положенні; - на фіг.2 - вид А фіг.1 (вид знизу); - на фіг.3 - загальний вид ручного ножа у робочому положенні. Запропонований ручний ніж складається з порожнистого корпусу 1, в якому за допомогою додаткової осі 2 закріплено лезо 3 з різальною частиною 4, і П-подібної рамки 5, закріпленої на лезі 3 за допомогою поперечної осі 6, яка лежить у пло Комп’ютерна верстка А. Рябко 4 щині леза 3. Поперечна вісь 6 перпендикулярна додатковій осі 2 і розташована між додатковою віссю 2 і різальною частиною 4 леза 3. Робота запропонованого ножа здійснюється наступним чином. У неробочому положенні кінці Пподібної рамки 5 охоплюють порожнистий корпус 1. Для переведення ножа з неробочого положення у робоче, П-подібну рамку 5 повертають навколо поперечної осі 6 на 180° (напрямок повороту зображено стрілкою на фіг.2), потім повертають порожнистий корпус 1 навколо додаткової осі 2 на 180° (напрямок повороту зображено стрілкою на фіг.3). При цьому кінці порожнистого корпусу 1 охоплюють П-подібну рамку 5. У процесі роботи виключається складання леза 3, тому що порожнистий корпус 1 і рамка 5 взаємно зафіксовані і утримуються долоню. Складання ножа здійснюється у зворотній послідовності. Під час переведення ножа з складеного положення у робоче потрібно невелике зусилля, яке не залежить від несприятливих факторів. Таким чином, запропонований ніж, який має просту і надійну конструкцію, забезпечує безпечну роботу з ним. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
