Безшатунний двигун внутрішнього згоряння
Формула / Реферат
Безшатунний двигун внутрішнього згоряння, що має картер, з встановленим на ньому циліндрі з поршнем, який через шток з'єднаний за допомогою з'єднувальної ланки з диском підшипника механізму перетворення зворотно-поступального переміщення в обертове, що містить маховик з валом відбору потужності, який відрізняється тим, що з'єднувальна ланка виконана у вигляді прямолінійної тяги, яка лежить в одній площині з штоком, причому один кінець тяги з'єднаний з штоком, а другий кінець шарнірно установлений на опорному пальці, ексцентрично розміщеному на диску підшипника механізму перетворення зворотно-поступального переміщення в обертове.
Текст

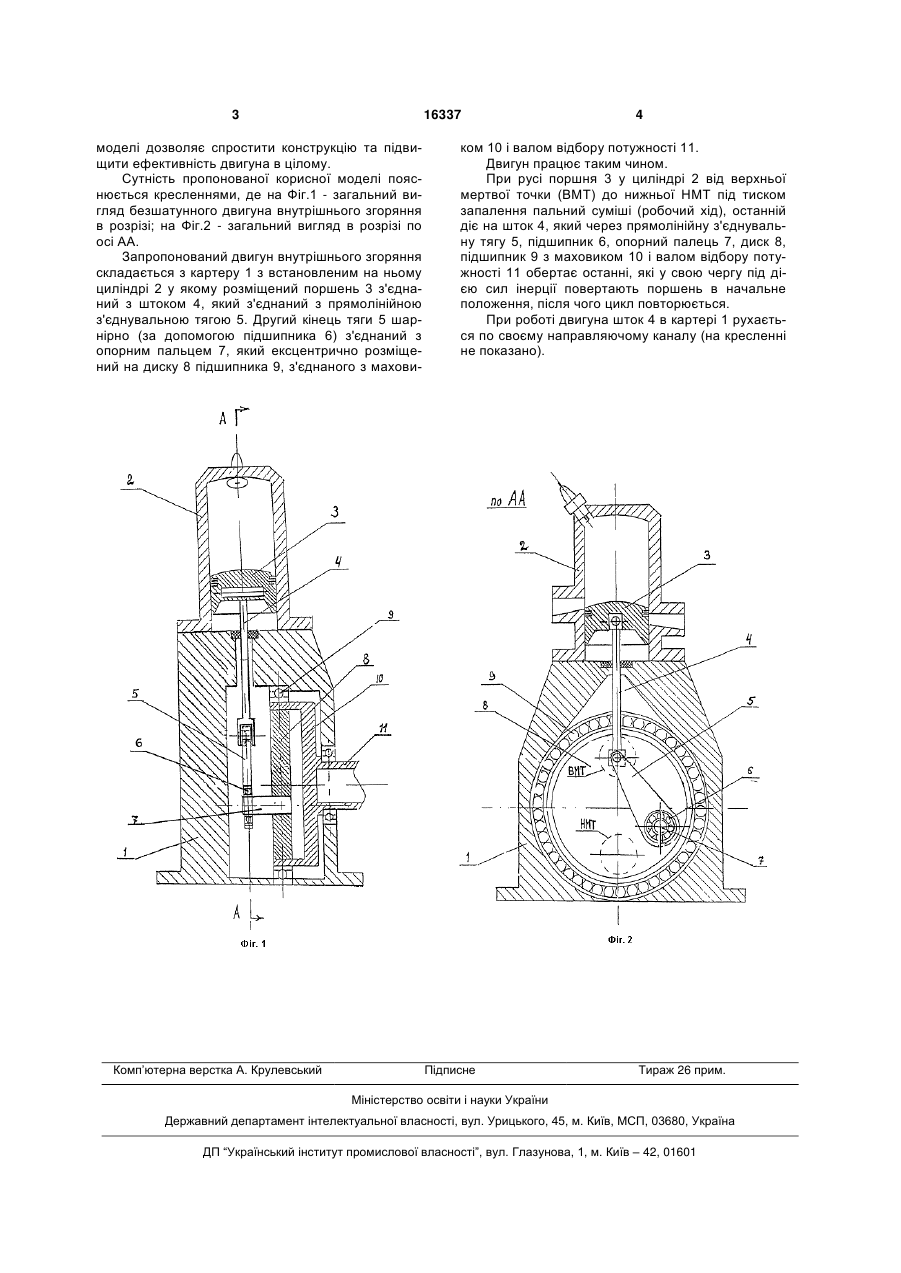

Безшатунний двигун внутрішнього згоряння, що має картер, з встановленим на ньому циліндрі з поршнем, який через шток з'єднаний за допомогою з'єднувальної ланки з диском підшипника ме 3 16337 моделі дозволяє спростити конструкцію та підвищити ефективність двигуна в цілому. Сутність пропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 - загальний вигляд безшатунного двигуна внутрішнього згоряння в розрізі; на Фіг.2 - загальний вигляд в розрізі по осі АА. Запропонований двигун внутрішнього згоряння складається з картеру 1 з встановленим на ньому циліндрі 2 у якому розміщений поршень 3 з'єднаний з штоком 4, який з'єднаний з прямолінійною з'єднувальною тягою 5. Другий кінець тяги 5 шарнірно (за допомогою підшипника 6) з'єднаний з опорним пальцем 7, який ексцентрично розміщений на диску 8 підшипника 9, з'єднаного з махови Комп’ютерна верстка А. Крулевський 4 ком 10 і валом відбору потужності 11. Двигун працює таким чином. При русі поршня 3 у циліндрі 2 від верхньої мертвої точки (ВМТ) до нижньої НМТ під тиском запалення пальний суміші (робочий хід), останній діє на шток 4, який через прямолінійну з'єднувальну тягу 5, підшипник 6, опорний палець 7, диск 8, підшипник 9 з маховиком 10 і валом відбору потужності 11 обертає останні, які у свою чергу під дією сил інерції повертають поршень в начальне положення, після чого цикл повторюється. При роботі двигуна шток 4 в картері 1 рухається по своєму направляючому каналу (на кресленні не показано). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConrod-free combustion engine
Назва патенту російськоюБесшатунный двигатель внутреннего сгорания
МПК / Мітки
МПК: F02B 75/32
Мітки: безшатунний, внутрішнього, згоряння, двигун
