Пиловологовідділювач

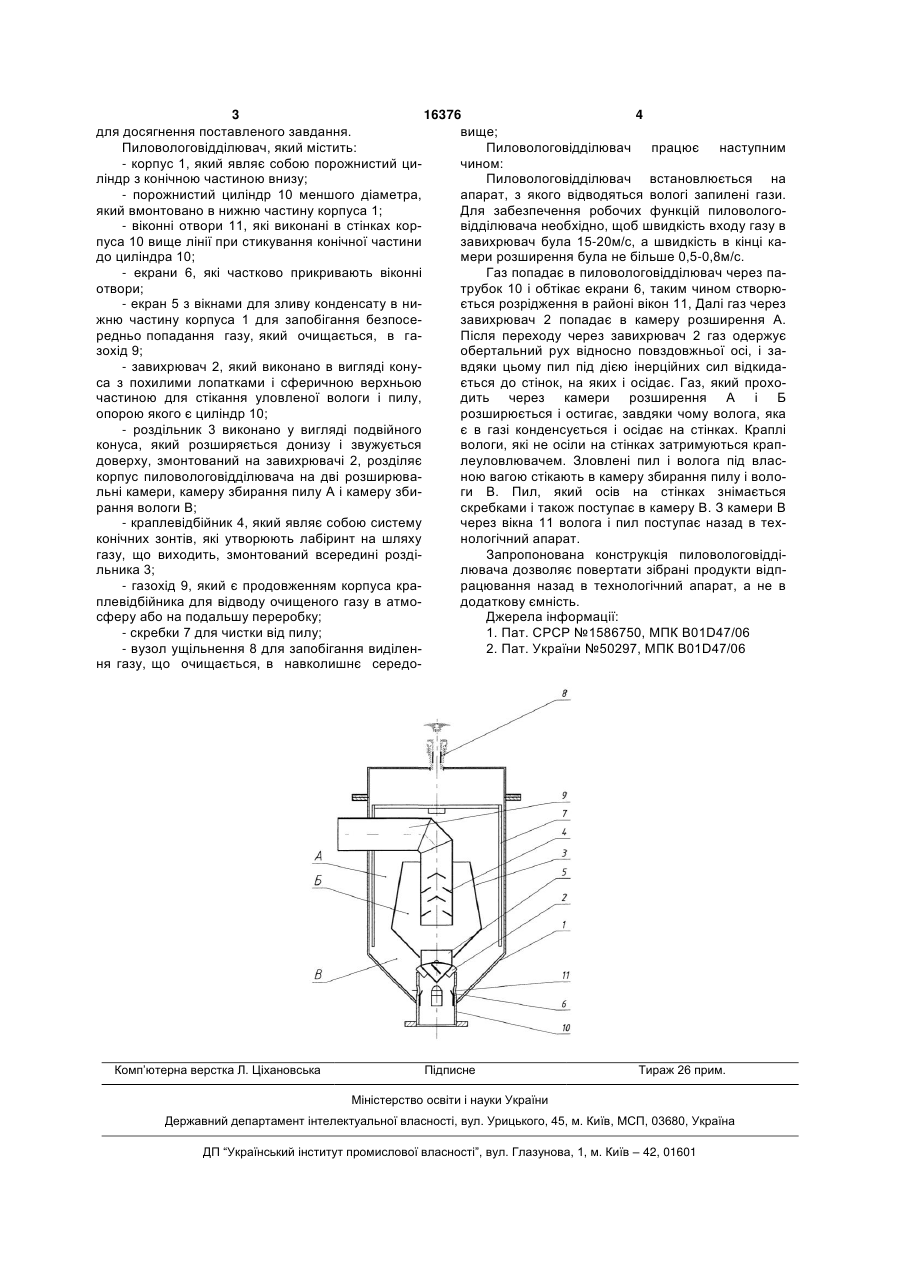

1. Пиловологовідділювач для очищення вихідних газів від пилу і вологи із ізольованих апаратів від навколишнього середовища, який містить корпус, краплевідбійник, скребки, який відрізняється тим, що він додатково містить роздільник та завихрювач, а в нижню частину корпуса вмонтовано циліндр меншого діаметра. 2. Пиловологовідділювач за п. 1, який відрізняється тим, що віконні отвори виконані в стінках 3 16376 4 для досягнення поставленого завдання. вище; Пиловологовідділювач, який містить: Пиловологовідділювач працює наступним - корпус 1, який являє собою порожнистий цичином: ліндр з конічною частиною внизу; Пиловологовідділювач встановлюється на - порожнистий циліндр 10 меншого діаметра, апарат, з якого відводяться вологі запилені гази. який вмонтовано в нижню частину корпуса 1; Для забезпечення робочих функцій пиловолого- віконні отвори 11, які виконані в стінках корвідділювача необхідно, щоб швидкість входу газу в пуса 10 вище лінії при стикування конічної частини завихрювач була 15-20м/с, а швидкість в кінці кадо циліндра 10; мери розширення була не більше 0,5-0,8м/с. - екрани 6, які частково прикривають віконні Газ попадає в пиловологовідділювач через паотвори; трубок 10 і обтікає екрани 6, таким чином створю- екран 5 з вікнами для зливу конденсату в ниється розрідження в районі вікон 11, Далі газ через жню частину корпуса 1 для запобігання безпосезавихрювач 2 попадає в камеру розширення А. редньо попадання газу, який очищається, в гаПісля переходу через завихрювач 2 газ одержує зохід 9; обертальний рух відносно повздовжньої осі, і за- завихрювач 2, який виконано в вигляді конувдяки цьому пил під дією інерційних сил відкидаса з похилими лопатками і сферичною верхньою ється до стінок, на яких і осідає. Газ, який прохочастиною для стікання уловленої вологи і пилу, дить через камери розширення А і Б опорою якого є циліндр 10; розширюється і остигає, завдяки чому волога, яка - роздільник 3 виконано у вигляді подвійного є в газі конденсується і осідає на стінках. Краплі конуса, який розширяється донизу і звужується вологи, які не осіли на стінках затримуються крапдоверху, змонтований на завихрювачі 2, розділяє леуловлювачем. Зловлені пил і волога під власкорпус пиловологовідділювача на дві розширюваною вагою стікають в камеру збирання пилу і волольні камери, камеру збирання пилу А і камеру збиги В. Пил, який осів на стінках знімається рання вологи В; скребками і також поступає в камеру В. З камери В - краплевідбійник 4, який являє собою систему через вікна 11 волога і пил поступає назад в техконічних зонтів, які утворюють лабіринт на шляху нологічний апарат. газу, що виходить, змонтований всередині роздіЗапропонована конструкція пиловологовіддільника 3; лювача дозволяє повертати зібрані продукти відп- газохід 9, який є продовженням корпуса крарацювання назад в технологічний апарат, а не в плевідбійника для відводу очищеного газу в атмододаткову ємність. сферу або на подальшу переробку; Джерела інформації: - скребки 7 для чистки від пилу; 1. Пат. СРСР №1586750, МПК B01D47/06 - вузол ущільнення 8 для запобігання виділен2. Пат. України №50297, МПК B01D47/06 ня газу, що очищається, в навколишнє середо Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
