Вузол обпирання опорного котка на раму грунтообробного агрегату

Завантажити PDF файл.

Формула / Реферат

1. Вузол обпирання опорного котка на раму ґрунтообробного агрегату, що містить встановлений на осі котка підшипник, корпус якого споряджений фланцем, закріпленим до опорного кронштейна рами агрегату, захисний кожух, що примикає до корпуса підшипника та виконаний з можливістю захисту внутрішнього простору підшипника зсередини, та елемент, що закриває внутрішній простір підшипника ззовні, який відрізняється тим, що опорний кронштейн рами примикає до фланця корпуса підшипника ззовні та виконаний з можливістю закриття внутрішнього простору підшипника ззовні.

2. Вузол обпирання за п. 1, який відрізняється тим, що захисний кожух виконаний ]-подібним у подовжньому перерізі, з центральним отвором, через який пропущена вісь котка, та з фланцем, який примикає до вільних ]-подібних кінців та через який захисний кожух закріплений до фланця корпуса підшипника зсередини.

Текст

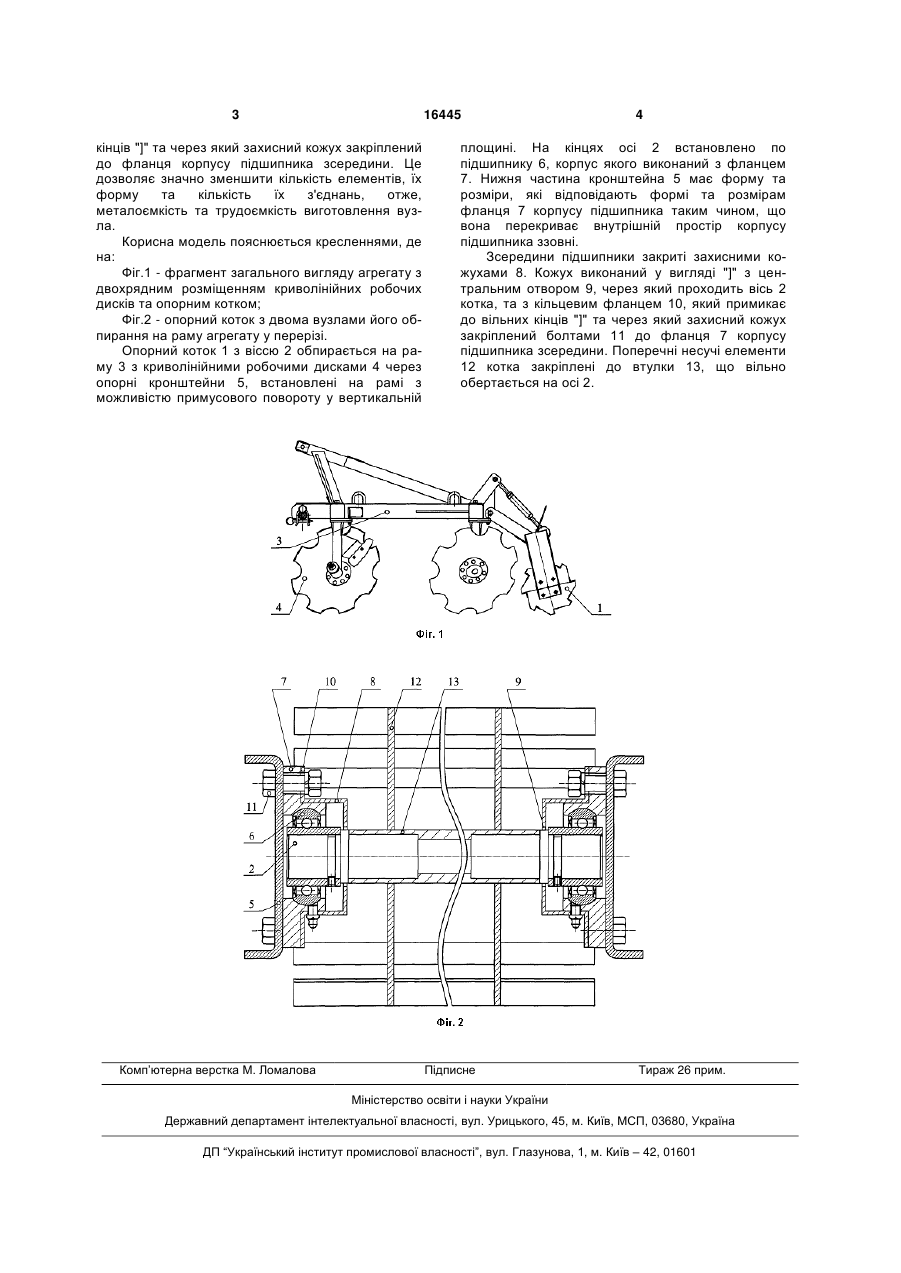

1. Вузол обпирання опорного котка на раму ґрунтообробного агрегату, що містить встановлений на осі котка підшипник, корпус якого споряджений фланцем, закріпленим до опорного кронштейна рами агрегату, захисний кожух, що примикає до корпуса підшипника та виконаний з 3 16445 кінців "]" та через який захисний кожух закріплений до фланця корпусу підшипника зсередини. Це дозволяє значно зменшити кількість елементів, їх форму та кількість їх з'єднань, отже, металоємкість та трудоємкість виготовлення вузла. Корисна модель пояснюється кресленнями, де на: Фіг.1 - фрагмент загального вигляду агрегату з двохрядним розміщенням криволінійних робочих дисків та опорним котком; Фіг.2 - опорний коток з двома вузлами його обпирання на раму агрегату у перерізі. Опорний коток 1 з віссю 2 обпирається на раму 3 з криволінійними робочими дисками 4 через опорні кронштейни 5, встановлені на рамі з можливістю примусового повороту у вертикальній Комп’ютерна верстка М. Ломалова 4 площині. На кінцях осі 2 встановлено по підшипнику 6, корпус якого виконаний з фланцем 7. Нижня частина кронштейна 5 має форму та розміри, які відповідають формі та розмірам фланця 7 корпусу підшипника таким чином, що вона перекриває внутрішній простір корпусу підшипника ззовні. Зсередини підшипники закриті захисними кожухами 8. Кожух виконаний у вигляді "]" з центральним отвором 9, через який проходить вісь 2 котка, та з кільцевим фланцем 10, який примикає до вільних кінців "]" та через який захисний кожух закріплений болтами 11 до фланця 7 корпусу підшипника зсередини. Поперечні несучі елементи 12 котка закріплені до втулки 13, що вільно обертається на осі 2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Bearing assembly of support roll on tillage combine frame

Автори англійською

Yesman Mykola Ivanovych, Nitsko Valerii Ivanovych, Tkachuk Oleksandr Dmytrovych

Назва патенту російською

Узел опоры опорного катка на раму почвообрабатывающего агрегата

Автори російською

Есьман Николай Иванович, Ницко Валерий Иванович, Ткачук Александр Дмитриевич

МПК / Мітки

МПК: A01B 5/00

Мітки: опорного, раму, обпирання, агрегату, вузол, грунтообробного, котка
