Пристрій для обпирання робочого криволінійного диска на раму грунтообробного агрегату
Номер патенту: 16444
Опубліковано: 15.08.2006
Автори: Ніцко Валерій Іванович, Ткачук Олександр Дмитрович, Єсьман Микола Іванович
Формула / Реферат
Пристрій для обпирання робочого криволінійного диска на раму ґрунтообробного агрегату, що містить підшипникову опору, корпус якої закріплений до рами агрегату, робочий криволінійний диск, опорний елемент, що примикає до торця корпуса підшипникової опори та закріплений до робочого диска зсередини, який відрізняється тим, що у торці корпуса підшипникової опори, до якого примикає опорний елемент, виконана П-подібна канавка, а опорний елемент виконаний з кільцевим виступом, який розміщений із зазором усередині згаданої канавки.
Текст

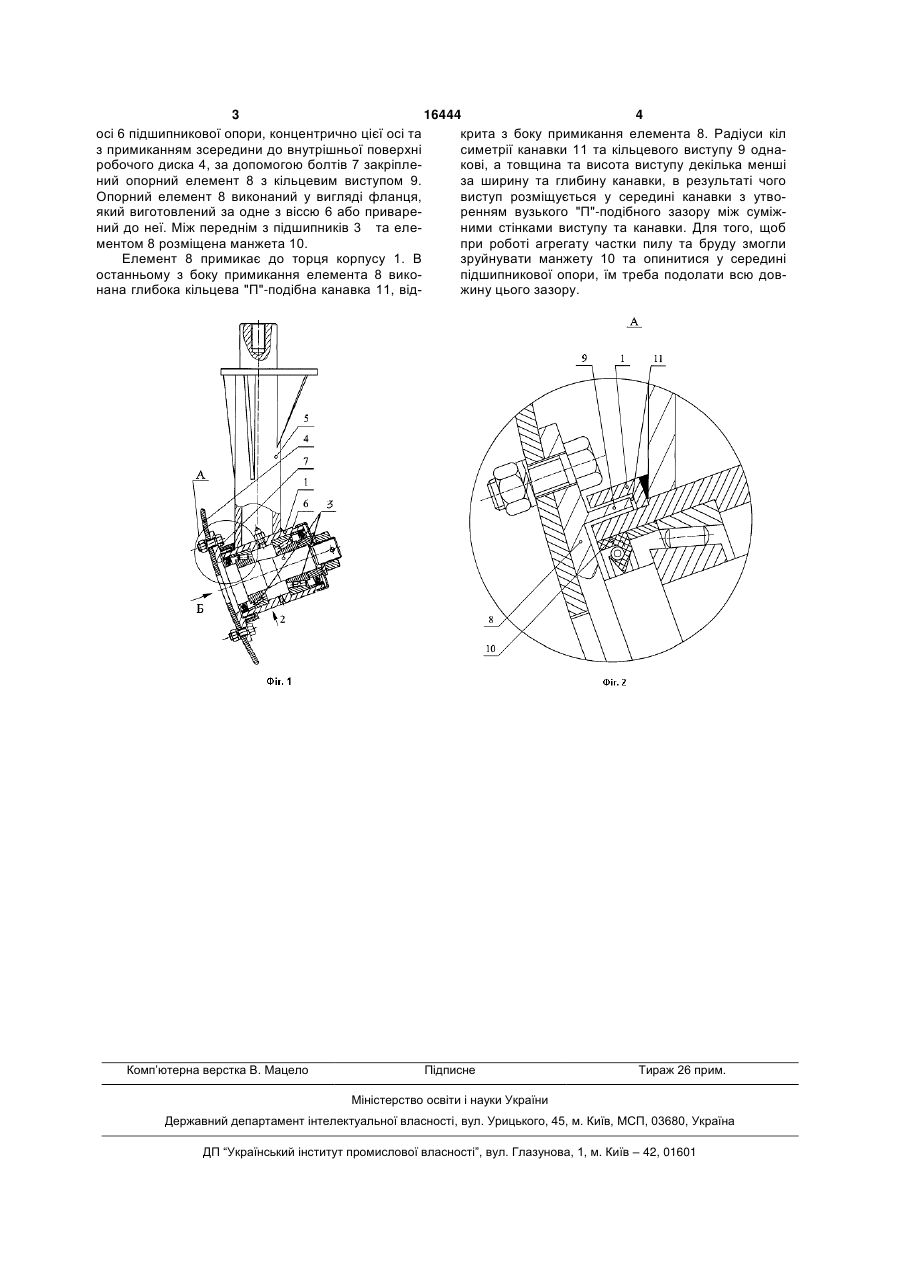

Пристрій для обпирання робочого криволінійного диска на раму ґрунтообробного агрегату, що 3 16444 4 осі 6 підшипникової опори, концентрично цієї осі та крита з боку примикання елемента 8. Радіуси кіл з примиканням зсередини до внутрішньої поверхні симетрії канавки 11 та кільцевого виступу 9 однаробочого диска 4, за допомогою болтів 7 закріплекові, а товщина та висота виступу декілька менші ний опорний елемент 8 з кільцевим виступом 9. за ширину та глибину канавки, в результаті чого Опорний елемент 8 виконаний у вигляді фланця, виступ розміщується у середині канавки з утвоякий виготовлений за одне з віссю 6 або привареренням вузького "П"-подібного зазору між суміжний до неї. Між переднім з підшипників 3 та еленими стінками виступу та канавки. Для того, щоб ментом 8 розміщена манжета 10. при роботі агрегату частки пилу та бруду змогли Елемент 8 примикає до торця корпусу 1. В зруйнувати манжету 10 та опинитися у середині останньому з боку примикання елемента 8 викопідшипникової опори, їм треба подолати всю довнана глибока кільцева "П"-подібна канавка 11, віджину цього зазору. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for supporting of working curvilinear disk on tillage combine frame
Автори англійськоюYesman Mykola Ivanovych, Nitsko Valerii Ivanovych, Tkachuk Oleksandr Dmytrovych
Назва патенту російськоюУстройство для опоры рабочего криволинейного диска на раму почвообрабатывающего агрегата
Автори російськоюЕсьман Николай Иванович, Ницко Валерий Иванович, Ткачук Александр Дмитриевич
МПК / Мітки
МПК: A01B 71/00
Мітки: грунтообробного, диска, пристрій, агрегату, робочого, криволінійного, раму, обпирання
