Полімерна композиція

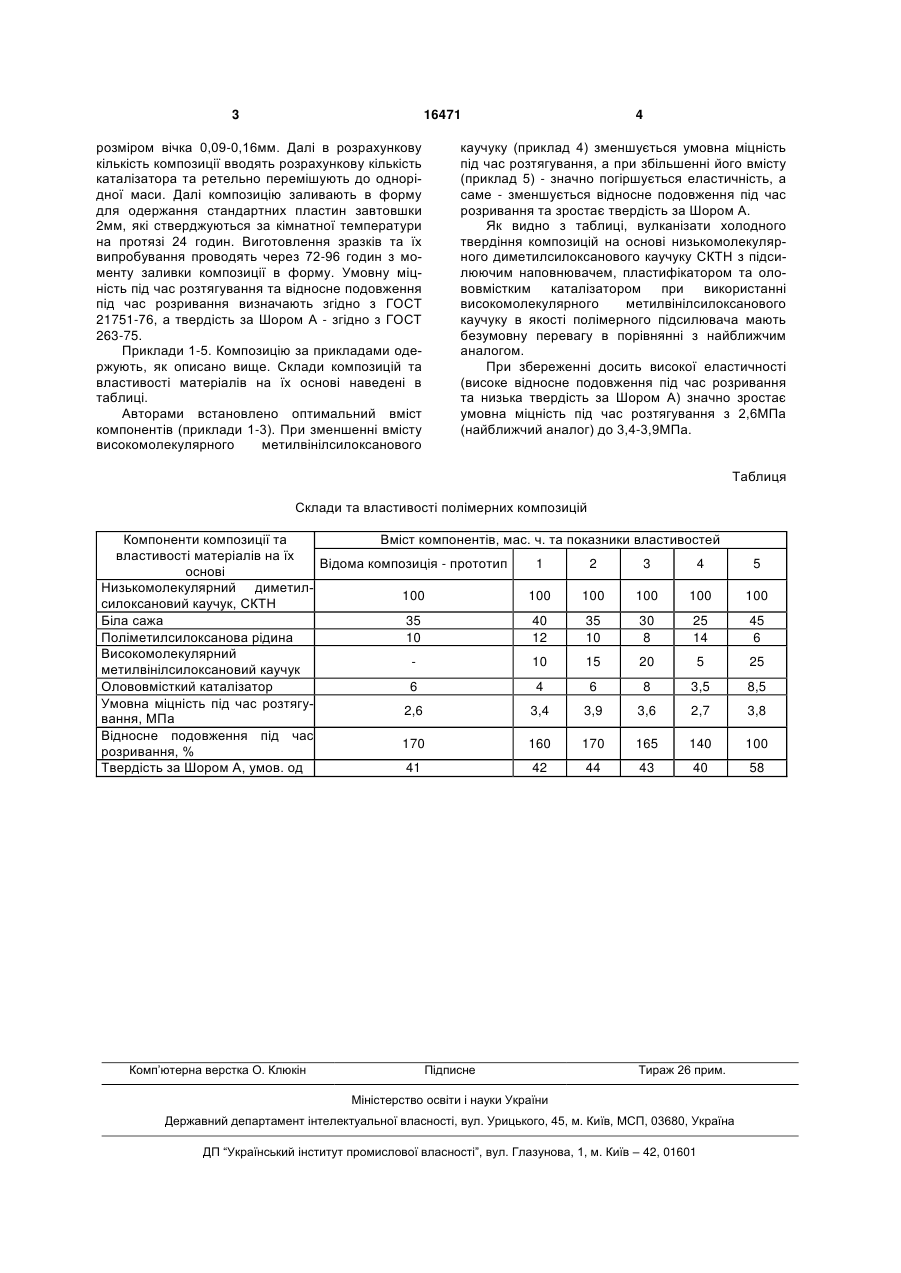

Полімерна композиція, що містить низькомолекулярний диметилсилоксановий каучук, підсилювальний наповнювач, поліметилсилоксанову 3 16471 розміром вічка 0,09-0,16мм. Далі в розрахункову кількість композиції вводять розрахункову кількість каталізатора та ретельно перемішують до однорідної маси. Далі композицію заливають в форму для одержання стандартних пластин завтовшки 2мм, які стверджуються за кімнатної температури на протязі 24 годин. Виготовлення зразків та їх випробування проводять через 72-96 годин з моменту заливки композиції в форму. Умовну міцність під час розтягування та відносне подовження під час розривання визначають згідно з ГОСТ 21751-76, а твердість за Шором А - згідно з ГОСТ 263-75. Приклади 1-5. Композицію за прикладами одержують, як описано вище. Склади композицій та властивості матеріалів на їх основі наведені в таблиці. Авторами встановлено оптимальний вміст компонентів (приклади 1-3). При зменшенні вмісту високомолекулярного метилвінілсилоксанового 4 каучуку (приклад 4) зменшується умовна міцність під час розтягування, а при збільшенні його вмісту (приклад 5) - значно погіршується еластичність, а саме - зменшується відносне подовження під час розривання та зростає твердість за Шором А. Як видно з таблиці, вулканізати холодного твердіння композицій на основі низькомолекулярного диметилсилоксанового каучуку СКТН з підсилюючим наповнювачем, пластифікатором та олововмістким каталізатором при використанні високомолекулярного метилвінілсилоксанового каучуку в якості полімерного підсилювача мають безумовну перевагу в порівнянні з найближчим аналогом. При збереженні досить високої еластичності (високе відносне подовження під час розривання та низька твердість за Шором А) значно зростає умовна міцність під час розтягування з 2,6МПа (найближчий аналог) до 3,4-3,9МПа. Таблиця Склади та властивості полімерних композицій Компоненти композиції та Вміст компонентів, мас. ч. та показники властивостей властивості матеріалів на їх Відома композиція - прототип 1 2 3 4 основі Низькомолекулярний диметил100 100 100 100 100 силоксановий каучук, СКТН Біла сажа 35 40 35 30 25 Поліметилсилоксанова рідина 10 12 10 8 14 Високомолекулярний 10 15 20 5 метилвінілсилоксановий каучук Олововмісткий каталізатор 6 4 6 8 3,5 Умовна міцність під час розтягу2,6 3,4 3,9 3,6 2,7 вання, МПа Відносне подовження під час 170 160 170 165 140 розривання, % Твердість за Шором А, умов. од 41 42 44 43 40 Комп’ютерна верстка О. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 100 45 6 25 8,5 3,8 100 58
