Спосіб з’єднання кінців металевої обв’язувальної стрічки

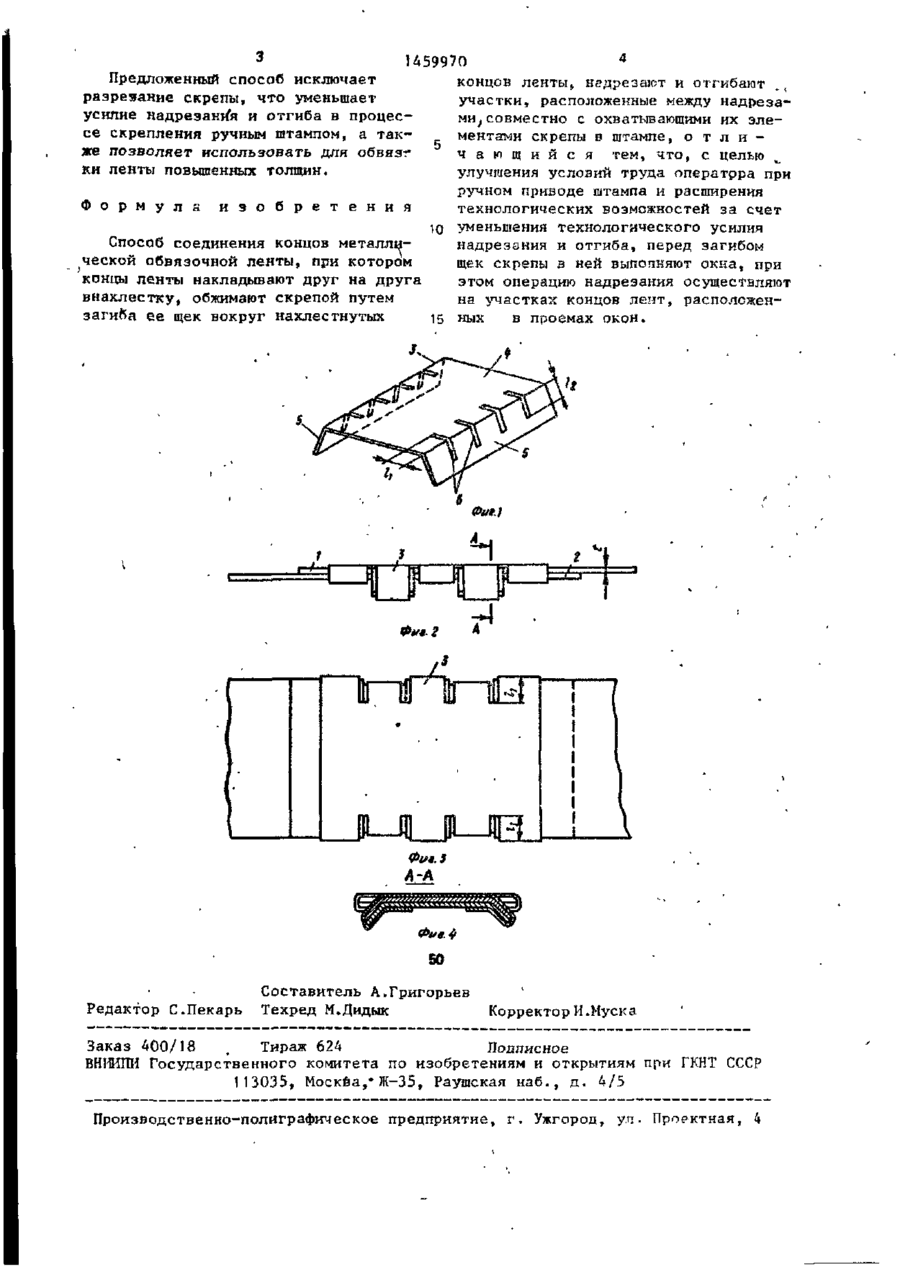

Изобретение относится к средствам пакетирования грузов и может быть использовано для соединения концов металлической обвязочной ленты. Целью изобретения является улучшение условий труда оператора при ручном приводе штампа и расширение технолог гических возможностей за счет уменьшения * технологического усилия надрезания и отгиба. Соединение концов металлической обвязочной ленты, наложенных внахлестку друг на друга, производят с использованием скрепы, в которой перед ее установкой и загибом щек вокруг нахлестнутых концов ленты выполняют окна. После обжима концов лент щеками скрепы осуществляют надрезание концов лент, расположенных в проемах окон. Затем отгибают участки концов лент, расположенных между надрезами, совместно с охватывающими их элементами скрепы. 4 ил. 1 Изобретение относится к средствам пакетирования грузов и может быть использовано для соединения концов металлической обвязочной ленты. Цель изобретения - улучшение уело: вий труда оператора при ручном приводе штампа и расширение технологических возможностей за счет уменьшения технологического усилия надрезания а отгиба. На фиг,1 показана схема для соединения концов ленты; на фиг.2 скреповое соединение концов ленты£ на фиг.З - то же, вид сверху; на фиг.4 - разрез А-А на фиг.2. Концы Ї и 2 металлической обвязочной ленты накладывают внахлестку друг на друга и обжимают скрепой 3 (фиг.!)» которую накладывают основанием 4 на соединяемые концы лент,с последующим обжатием щеками 5. Перед установкой скрепы и загибом ее щек в скрепе выполняют окна 6, При этом длина окна 1, в основании 4 равна длине реза в скреповом соединении, а длина окна 1 2 в щеке превышает длину паза в основании на две толщины ленты. Обжатие концов ленты (фиг.2-4) осуществляют путем загиба щек 5. После этого посредством штампа осуществляют надрезание на участках концов лент, расположенных в проемах окон, с последующим-отгибом участков лент, расположенных между надрезами совместно с охватывающими их элементами скрепы в штампе. 4 1459970 Предложенный способ исключает концов ленты* надрезают и отгибают разрезание скрепы, что уменьшает участки, расположенные между надрезаусилие надрезания и отгиба в процесм и совместно с охватывающими их элесе скрепления ручным штампом, а такментами скрепы в штампе, о т л и же позволяет использовать для обввз-г ч а ю щ и й с я тем, что, с целью ки ленты повышенных толщин. улучшения условий труда оператрра при ручном приводе штампа и расширения Ф о р м у л и з о б р е т е н и я технологических возможностей за счет уменьшения технологического усилия 10 Способ соединения концов металлинадрезания и отгиба, перед загибом ческой обвязочной ленты, при котором щек скрепы в ней выпопняют окна, при концы ленты накладывают друг на друга этом операцию надрезания осуществляют внахлестку, обжимают скрепой путем на участках концов лент, раеполсжензагиба ее щек вокруг нахлестнутых в проемах окон. 15 ных ILJLJL-J 1 А-А Редактор С.Пекарь Составитель А.Григорьев Техред М.Дидык Корректор И.Муска Заказ 400/18 , Тираж 624 Попписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва,-Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
