Зубчаста передача

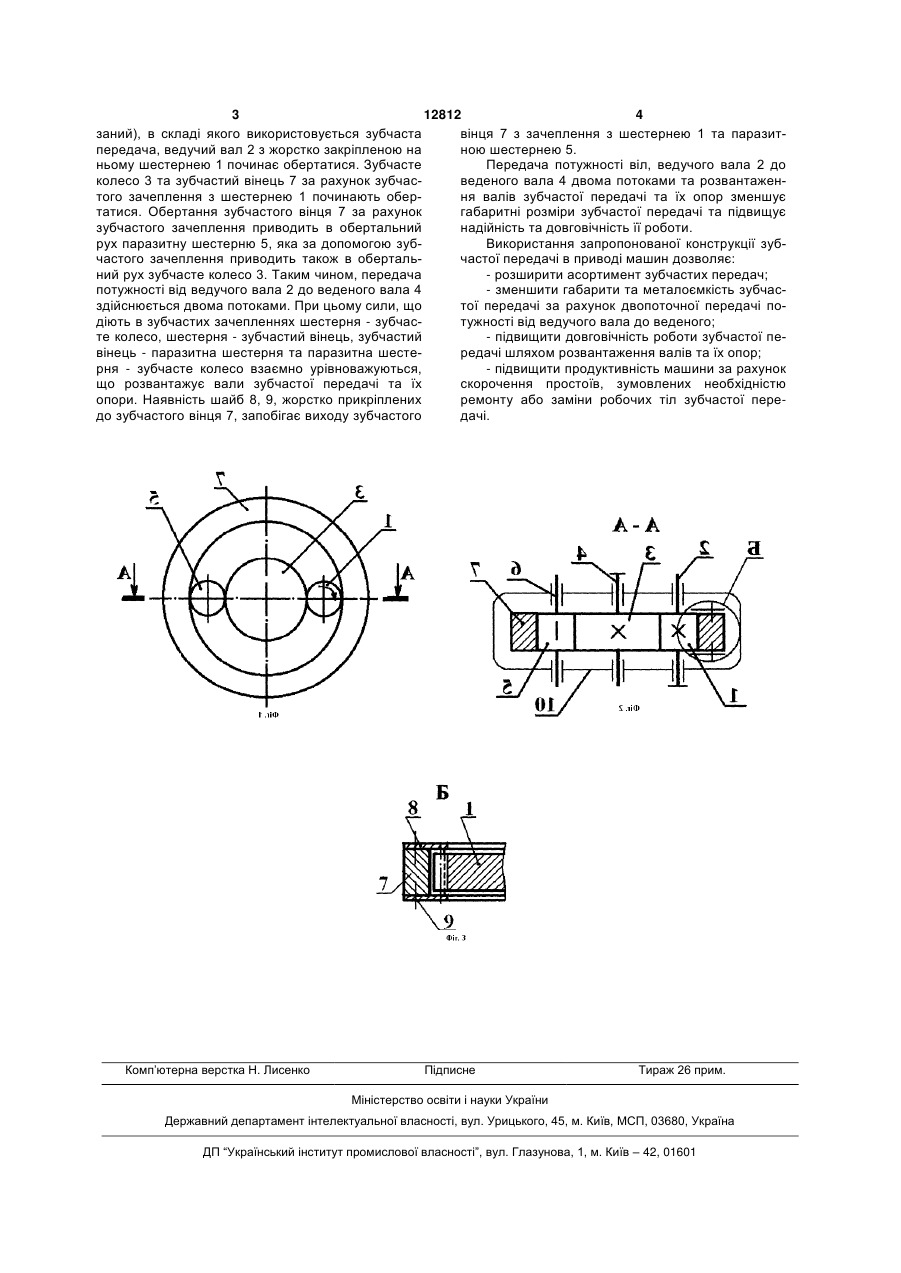

Зубчаста передача, що містить шестірню та зубчасте колесо, встановлені, відповідно, на ведучому та веденому валах, яка відрізняється тим, що додатково обладнана паразитною шестірнею, яка знаходиться в зачепленні з зубчастим колесом, та зубчастим вінцем з внутрішнім зачепленням, причому шестірня, зубчасте колесо та паразитна шестірня встановлені всередині зубчастого вінця, а їх осі розташовані в одній площині. (19) (21) a200503267 (22) 08.04.2005 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 12812 4 заний), в складі якого використовується зубчаста вінця 7 з зачеплення з шестернею 1 та паразитпередача, ведучий вал 2 з жорстко закріпленою на ною шестернею 5. ньому шестернею 1 починає обертатися. Зубчасте Передача потужності віл, ведучого вала 2 до колесо 3 та зубчастий вінець 7 за рахунок зубчасведеного вала 4 двома потоками та розвантажентого зачеплення з шестернею 1 починають оберня валів зубчастої передачі та їх опор зменшує татися. Обертання зубчастого вінця 7 за рахунок габаритні розміри зубчастої передачі та підвищує зубчастого зачеплення приводить в обертальний надійність та довговічність її роботи. рух паразитну шестерню 5, яка за допомогою зубВикористання запропонованої конструкції зубчастого зачеплення приводить також в обертальчастої передачі в приводі машин дозволяє: ний рух зубчасте колесо 3. Таким чином, передача - розширити асортимент зубчастих передач; потужності від ведучого вала 2 до веденого вала 4 - зменшити габарити та металоємкість зубчасздійснюється двома потоками. При цьому сили, що тої передачі за рахунок двопоточної передачі подіють в зубчастих зачепленнях шестерня - зубчастужності від ведучого вала до веденого; те колесо, шестерня - зубчастий вінець, зубчастий - підвищити довговічність роботи зубчастої певінець - паразитна шестерня та паразитна шестередачі шляхом розвантаження валів та їх опор; рня - зубчасте колесо взаємно урівноважуються, - підвищити продуктивність машини за рахунок що розвантажує вали зубчастої передачі та їх скорочення простоїв, зумовлених необхідністю опори. Наявність шайб 8, 9, жорстко прикріплених ремонту або заміни робочих тіл зубчастої передо зубчастого вінця 7, запобігає виходу зубчастого дачі. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
