Рекламна установка

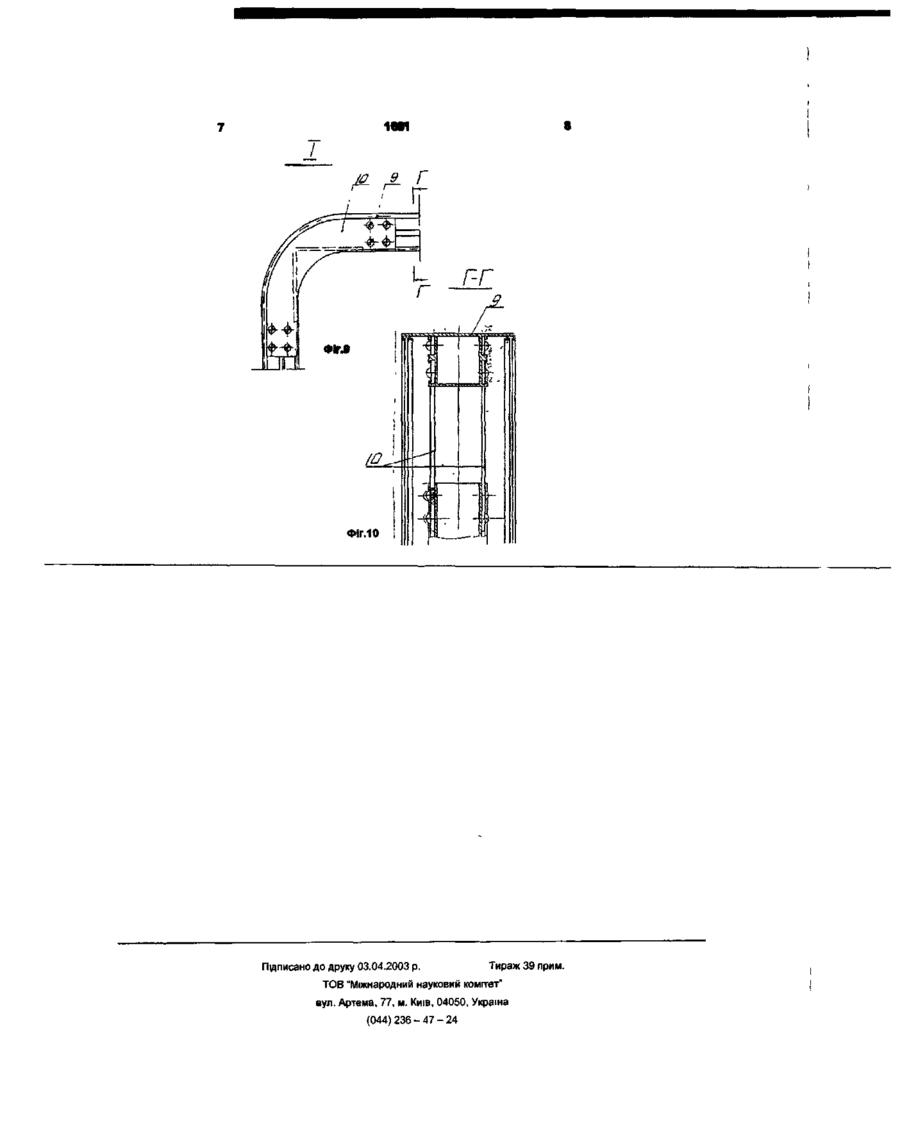

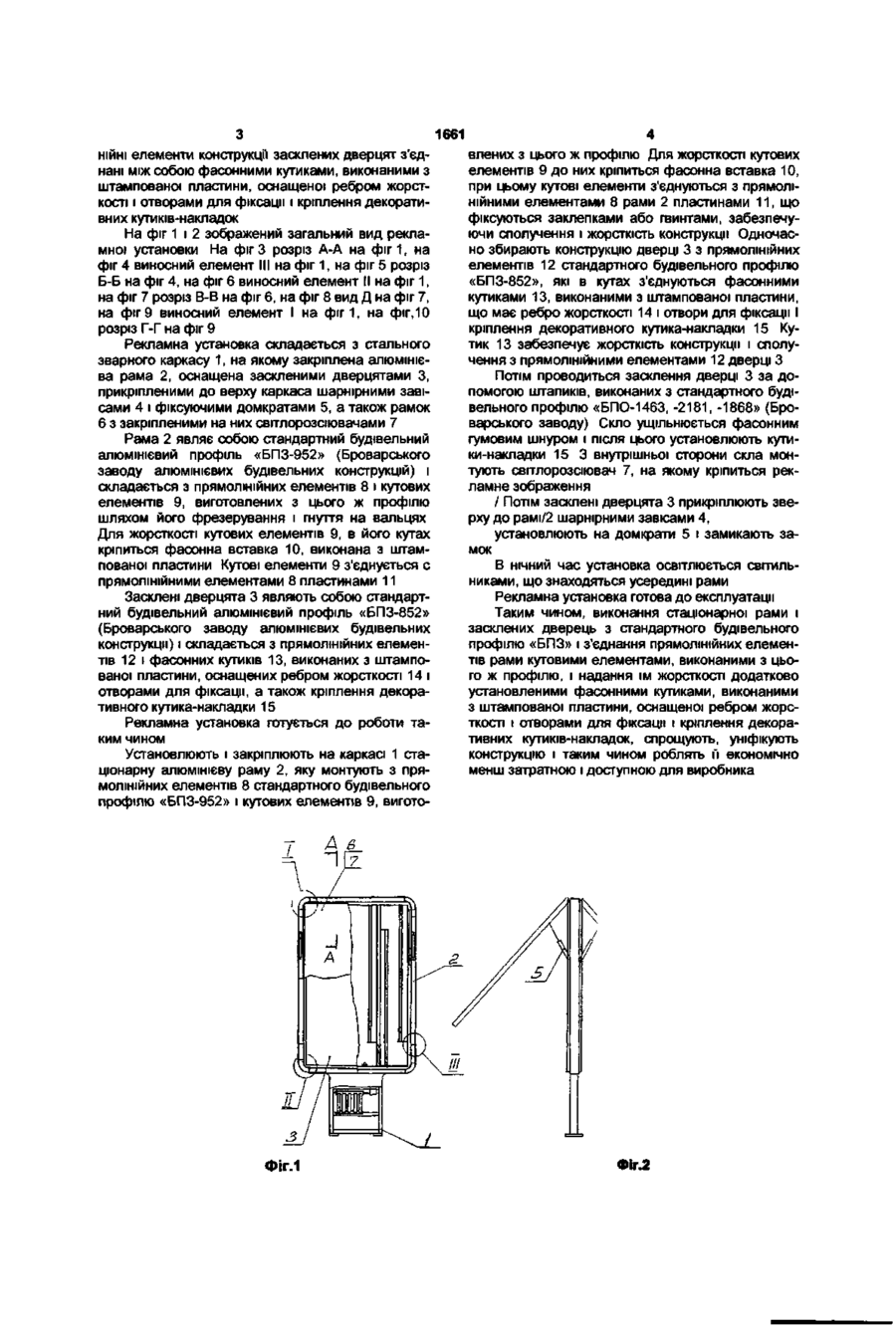

Рекламна установка, що складається з жорсткого стального каркаса з закріпленою на ньому алюмінієвою рамою, оснащеною заскленими дверцятами, що кріпляться до каркаса шарнірними завісами, яка відрізняється тим, що рама і засклені дверцята виконані із стандартного Корисна модель, що заявляється, відноситься до візуальних засобів відображення інформації, а більш конкретно - до реклами і розміщується в міському середовищі (вулиця, бульвар, автострада і т п ) Відомий рекламно-інформаційний стенд (Див корисна модель Роси, патент №13442, 709F15/00 от 08 06 1998 р ) має панель для установки носив інформації і прозору кришку, при цьому панель для установки носив інформації розділена на два поля, по трьом сторонам кожного з них установлено штапик з закріпленою на ньому прозорою кришкою, а носи інформації виконані у вигляді жорстких знімних рекламних блоків, вставлених в інформаційні вікна, створені панеллю для установки носив інформації, штапиком і прозорою кришкою Недоліком відомого пристрою є те, що його неможливо використати стаціонарно в межах міста із-за доступності до рекламуємої інформації сторонніх осіб, а також використати в нічний і вечірній час із-за відсутності підсвічування Найбільш близьким аналогом, по технічній сутності і досягнутому ефекту, технічному рішенню, що заявляється, є рекламна установка стандарту «СІТІ-ЛАЙТ» (Див рекламний проспект фірми-виробника "ПП Агентство 2500" , Україна, м Київ, вул Солом'янська, 5), що являє собою двосторонній наземний короб, що світиться, розрахована для розміщення рекламних зображень Установка має каркас, що являє собою стальну зварну конструкцію, що складається з вертикальних опор і горизонтальних стяжок для кріплення зовнішнього декоративного корпусу Корпус представляє собою будівельного профілю, при цьому прямолінійні частини рами з'єднані між собою кутовими елементами з цього ж профілю, а для надання жорсткості цим кутовим елементам в них додатково вставлені фасонні вставки, виконані з штампованої пластини, при цьому прямолінійні частини засклених дверцят з'єднані між собою фасонними кутиками, виконаними з штампованої пластини, оснащеної ребром жорсткості і отворами для фіксації і закріплення декоративних кутиківнакладок алюмінієву раму, оснащену двома вітринними рамами, прикріпленими до верху каркаса шарнірними петлями Корпус має ВІСІМ монтажних роз'ємів Стекла в рамах мають СИЛІКОНОВІ ущільнювачі, що гарантують збереження скла Вітринні рами мають гумові ущільнювачі По периметру примикання рами до корпусу установлені гумові ущільнювачі, що забезпечують водонепроникність Недоліком цієї рекламної установки є те, що для виготовлення корпусу і вітринних рам потрібен складний, спеціально для цього розроблений, алюмінієвий профіль, недоступний широкому колу споживачів Виготовлення оснастки для його виробництва вимагає великих матеріальних затрат В основу корисної моделі, що заявляється, поставлена задача створення конструкції економічно менш затратної, а з технічної сторони більш простої, зручної і ефективної в експлуатації рекламної установки Поставлена задача досягається завдяки тому, що в рекламній установці, що має жорсткий стальний каркас, з укріпленою на ньому алюмінієвою рамою, оснащеною заскленими дверцятами, прикріпленими д о каркасу шарнірними з а в і с а м и , р а м а і засклені д в е р ц я т а виконані з стандартного будівельного п р о ф і л ю «БПЗ» ( в и р о б н и ц т в а Б р о в а р с ь кого з а в о д у алюмінієвих будівельних конструкції), при ц ь о м у прямолінійні е л е м е н т и р а м и з'єднані між с о б о ю кутовими е л е м е н т а м и з цього ж п р о ф і лю, а д л я п р и д а н и я жорсткості ц и м кутовим елем е н т а м , в них д о д а т к о в о вставлені ф а с о н н і вставки, виконані з штампованої пластини, а п р я м о л і ™^ " ^ $2 " ^™ CO CO ^™ ^ ^ ^£ ^^ -^ о> ^ 1661 НІЙНІ елементи конструкції засклених дверцят з'єднані між собою фасонними кутиками, виконаними з штампованої пластини, оснащеної ребром жорсткості і отворами для фіксації і кріплення декоративних кутиків-накладок На фіг 1 і 2 зображений загальний вид рекламної установки На фіг 3 розріз А-А на фіг 1, на фіг 4 виносний елемент III на фіг 1, на фіг 5 розріз Б-Б на фіг 4, на фіг 6 виносний елемент II на фіг 1, на фіг 7 розріз В-В на фіг 6, на фіг 8 вид Д на фіг 7, на фіг 9 виносний елемент І на фіг 1, на фіг, 10 розріз Г-Г на фіг 9 Рекламна установка складається з стального зварного каркасу 1, на якому закріплена алюмінієва рама 2, оснащена заскленими дверцятами З, прикріпленими до верху каркаса шарнірними завісами 4 і фіксуючими домкратами 5, а також рамок 6 з закріпленими на них світлорозсіювачами 7 Рама 2 являє собою стандартний будівельний алюмінієвий профіль «БПЗ-952» (Броварського заводу алюмінієвих будівельних конструкцій) і складається з прямолінійних елементів 8 і кутових елементів 9, виготовлених з цього ж профілю шляхом його фрезерування і гнуття на вальцях Для жорсткості кутових елементів 9, в його кутах кріпиться фасонна вставка 10, виконана з штампованої пластини Кутові елементи 9 з'єднується с прямолінійними елементами 8 пластинами 11 Засклені дверцята 3 являють собою стандартний будівельний алюмінієвий профіль «БПЗ-852» (Броварського заводу алюмінієвих будівельних конструкції) і складається з прямолінійних елементів 12 і фасонних кутиків 13, виконаних з штампованої пластини, оснащених ребром жорсткості 14 і отворами для фіксації, а також кріплення декоративного кутика-накладки 15 Рекламна установка готується до роботи таким чином Установлюють і закріплюють на каркасі 1 стаціонарну алюмінієву раму 2, яку монтують з прямолінійних елементів 8 стандартного будівельного профілю «БПЗ-952» і кутових елементів 9, вигото влених з цього ж профілю Для жорсткості кутових елементів 9 до них кріпиться фасонна вставка 10, при цьому кутові елементи з'єднуються з прямолінійними елементами 8 рами 2 пластинами 11, що фіксуються заклепками або гвинтами, забезпечуючи сполучення і жорсткість конструкції Одночасно збирають конструкцію дверці 3 з прямолінійних елементів 12 стандартного будівельного профілю «БПЗ-852», які в кутах з'єднуються фасонними кутиками 13, виконаними з штампованої пластини, що має ребро жорсткості 14 і отвори для фіксації І кріплення декоративного кутика-накладки 15 Кутик 13 забезпечує жорсткість конструкції і сполучення з прямолінійними елементами 12 дверці З Потім проводиться засклення дверці 3 за допомогою штапиків, виконаних з стандартного будівельного профілю «БПО-1463, -2181, -1868» (Броварського заводу) Скло ущільнюється фасонним гумовим шнуром і після цього установлюють кутики-накладки 15 3 внутрішньої сторони скла монтують світлорозсіювач 7, на якому кріпиться рекламне зображення / Потім засклені дверцята 3 прикріплюють зверху до рамі/2 шарнірними завісами 4, установлюють на домкрати 5 і замикають замок В нічний час установка освітлюється світильниками, що знаходяться усередині рами Рекламна установка готова до експлуатації Таким чином, виконання стаціонарної рами і засклених дверець з стандартного будівельного профілю «БПЗ» і з'єднання прямолінійних елементів рами кутовими елементами, виконаними з цього ж профілю, і надання їм жорсткості додатково установленими фасонними кутиками, виконаними з штампованої пластини, оснащеної ребром жорсткості і отворами для фіксації і кріплення декоративних кутиків-накладок, спрощують, уніфікують конструкцію і таким чином роблять її економічно менш затратною і доступною для виробника Фіг.2 8ЛФ S-ЧФ • % • • * . С'-ЧФ .' g iiJJ iir IMl 1661 Фіг. 10 Підписано до друку 03.04.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044) 236 - 47 - 24
