Хірургічний зшиваючий апарат

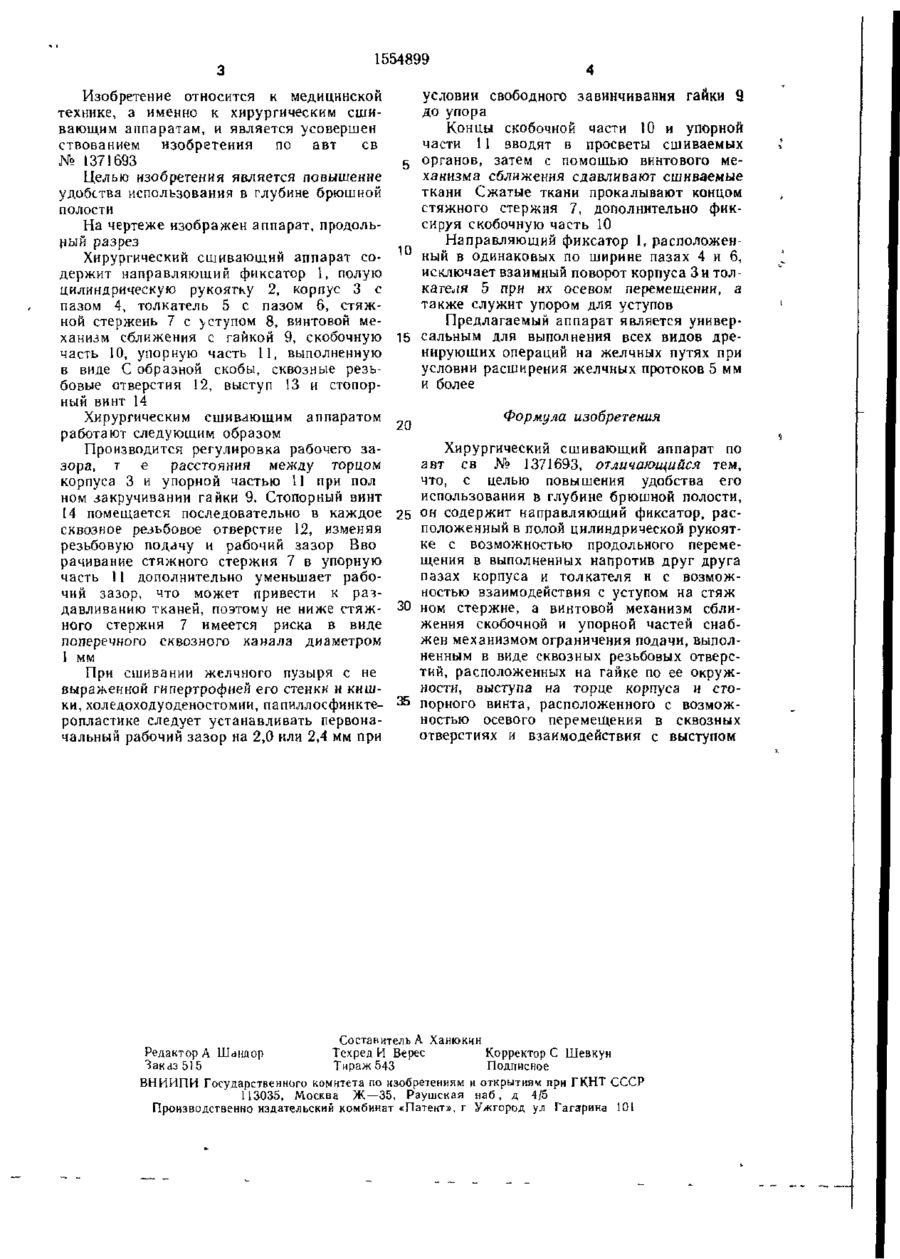

Изобретение относится к медицинской технике, а именно к хирургическим сшивающим аппаратам. Целью изобретения является повышение удобства использования в глубине брюшной полости. Хирургический сшивающий аппарат содержит направляющий фиксатор 1, корпус 3 с пазом 4, толкатель 5 с пазом 6. При перемещении корпуса 3 и толкателя 5 направляющий фиксатор 1, расположенный в пазах 4 и 6, исключает их взаимный поворот. 1 ил., ел СП 1 ft * 1554899 Изобретение относится к медицинской технике, а именно к хирургическим сшивающим аппаратам, и является усовершен ствованием изобретения по авт ев № 1371693 Целью изобретения является повышение удобства использования в глубине брюшной полости На чертеже изображен аппарат, продольный разрез Хирургический сшивающий аппарат содержит направляющий фиксатор 1, полую цилиндрическую рукоятку 2, корпус 3 с пазом 4, толкатель 5 с пазом 6, стяжной стержень 7 с уступом 8, винтовой механизм сближения с гайкой 9, скобочную часть 10, упорную часть 11, выполненную в виде С образной скобы, сквозные резьбовые отверстия 12, выступ 13 и стопорный винт 14 Хирургическим сшивающим аппаратом работают следующим образом Производится регулировка рабочего зазора, т е расстояния между торцом корпуса 3 и упорной частью 11 при пол ном закручивании гайки 9. Стопорный винт 14 помещается последовательно в каждое сквозное резьбовое отверстие 12, изменяй резьбовую подачу и рабочий зазор Вво рачивание стяжного стержня 7 в упорную часть 11 дополнительно уменьшает рабочий зазор, что может привести к раздавливанию тканей, поэтому не ниже стяжного стержня 7 имеется риска в виде поперечного сквозного канала диаметром I мм При сшивании желчного пузыря с не выраженной гипертрофией его стенки и кишки, холедоходуоденостомии, папиллосфинктеропластике следует устанавливать первоначальный рабочий зазор на 2,0 или 2,4 мм при условии свободного завинчивания гайки 9 до упора Концы скобочной части 10 и упорной части 11 вводят в просветы сшиваемых органов, затем с помощью винтового ме5 ханизма сближения сдавливают сшиваемые ткани Сжатые ткани прокалывают концом стяжного стержня 7, дополнительно фиксируя скобочную часть 10 Направляющий фиксатор 1, расположен10 ный в одинаковых по ширине пазах 4 и 6, исключает взаимный поворот корпуса 3 и толкателя 5 при их осевом перемещении, а также служит упором для уступов Предлагаемый аппарат является универ15 сальным для выполнения всех видов дренирующих операций на желчных путях при условии расширения желчных протоков 5 мм и более 20 Формула изобретения Хирургический сшивающий аппарат по авт ев № 1371693, отличающийся тем, что, с целью повышения удобства его использования в глубине брюшной полости, 25 он содержит направляющий фиксатор, расположенный в полой цилиндрической рукоятке с возможностью продольного перемещения в выполненных напротив друг друга пазах корпуса и толкателя и с возможностью взаимодействия с уступом на стяж 30 ном стержне, а винтовой механизм сближения скобочной и упорной частей снабжен механизмом ограничения подачи, выполненным в виде сквозных резьбовых отверстий, расположенных на гайке по ее окружности, выступа на торце корпуса и сто35 порного винта, расположенного с возможностью осевого перемещения в сквозных отверстиях и взаимодействия с выступом Составитель А Ханюкин Редактор А ІШкдор Техред И Верес Корректор С Шевкун Заказ 515 Тираж 543 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж—35, Раушская наб, д 4/5 Производственно издательский комбинат «Патент», г Ужгород ул Гагарина 101
