Торцеве ущільнення агломераційних і випалювальних машин

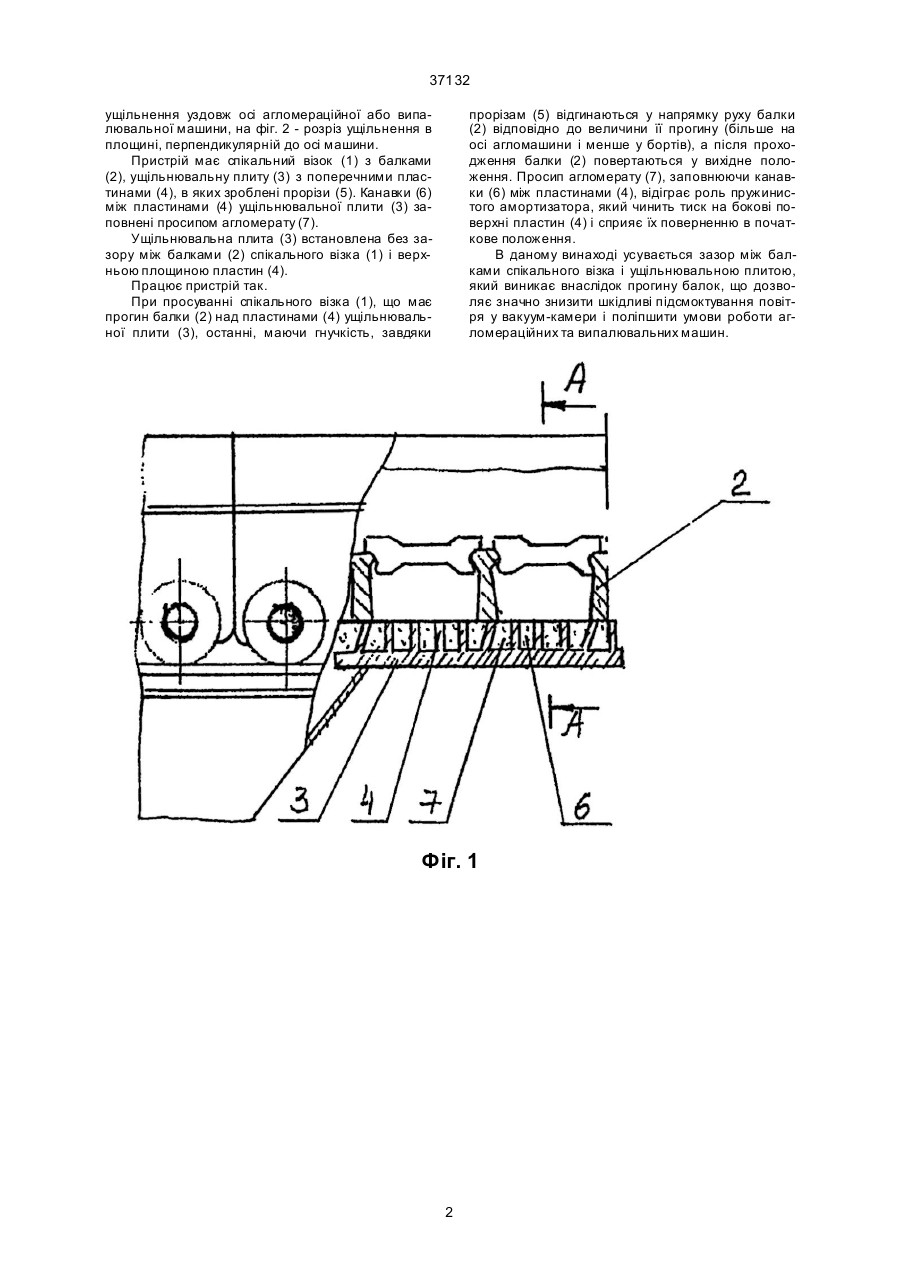

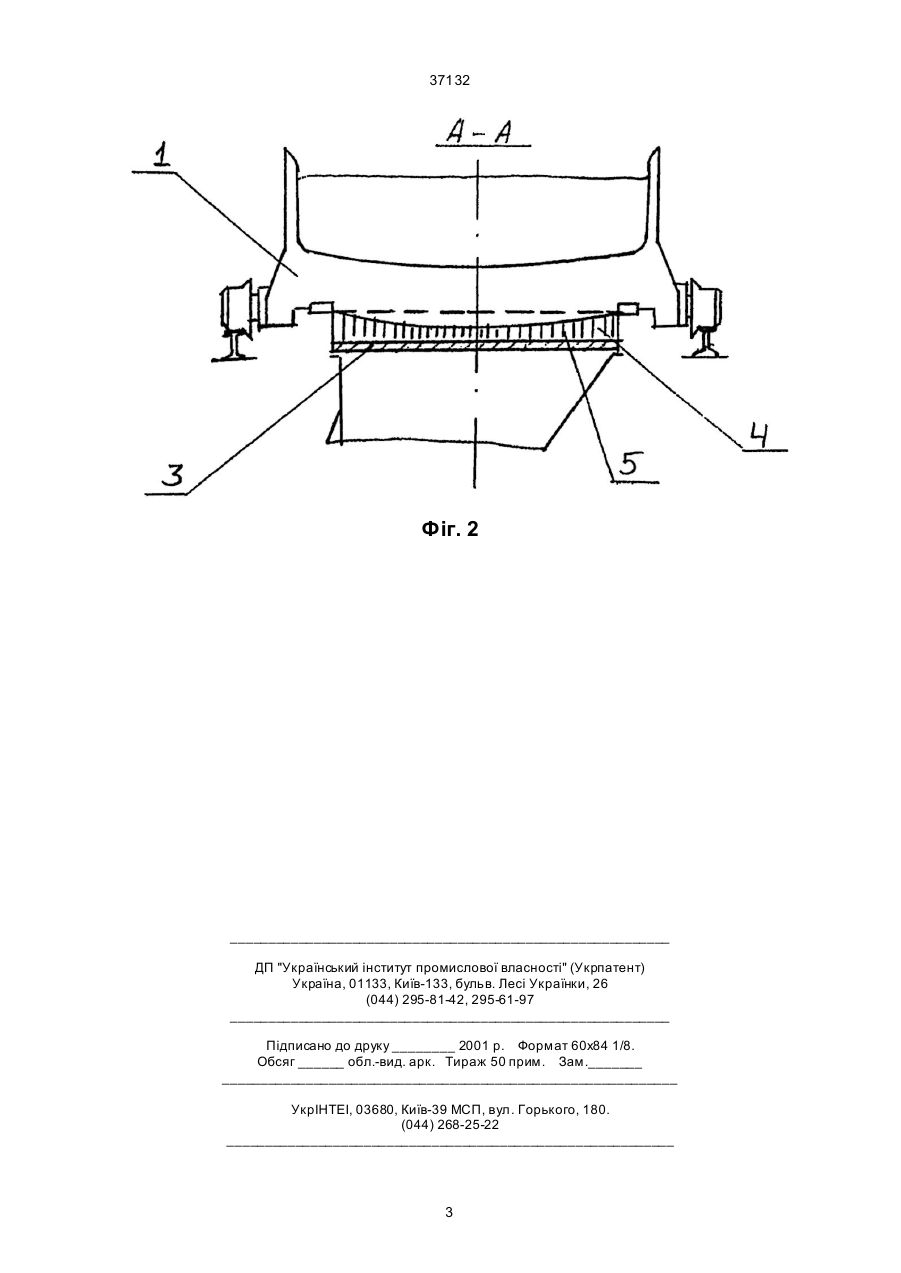

Торцеве ущільнення агломераційних і випалювальних машин, що має закріплену на вакуумкамері нерухому ущільнювальну плиту з поперечними пластинами, утворюючими канавки, заповнені просипом агломерату, розташовану під нижньою частиною рами спікального візка, яке відрізняється тим, що пластини зроблені з поперечними прорізами і установлені без зазору між балками рами і верхньою площиною пластин. (19) (21) 2000031684 (22) 24.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Танай Віктор Петрович, Гармаш Микола Іларіонович, Комірний Віталій Анатолійович, Базарний Валентин Данилович, Кучук Віктор Дмитрович, Ма ханько Анатолій Васильович, Савченко Олександр Васильович, Серебряник Григорій Ісаакович, Грушевський Михайло Олександрович 37132 ущільнення уздовж осі агломераційної або випалювальної машини, на фіг. 2 - розріз ущільнення в площині, перпендикулярній до осі машини. Пристрій має спікальний візок (1) з балками (2), ущільнювальну плиту (3) з поперечними пластинами (4), в яких зроблені прорізи (5). Канавки (6) між пластинами (4) ущільнювальної плити (3) заповнені просипом агломерату (7). Ущільнювальна плита (3) встановлена без зазору між балками (2) спікального візка (1) і верхньою площиною пластин (4). Працює пристрій так. При просуванні спікального візка (1), що має прогин балки (2) над пластинами (4) ущільнювальної плити (3), останні, маючи гнучкість, завдяки прорізам (5) відгинаються у напрямку руху балки (2) відповідно до величини її прогину (більше на осі агломашини і менше у бортів), а після проходження балки (2) повертаються у вихідне положення. Просип агломерату (7), заповнюючи канавки (6) між пластинами (4), відіграє роль пружинистого амортизатора, який чинить тиск на бокові поверхні пластин (4) і сприяє їх поверненню в початкове положення. В даному винаході усувається зазор між балками спікального візка і ущільнювальною плитою, який виникає внаслідок прогину балок, що дозволяє значно знизити шкідливі підсмоктування повітря у вакуум-камери і поліпшити умови роботи агломераційних та випалювальних машин. Фіг. 1 2 37132 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
