Спосіб виготовлення ливарних магнітних форм

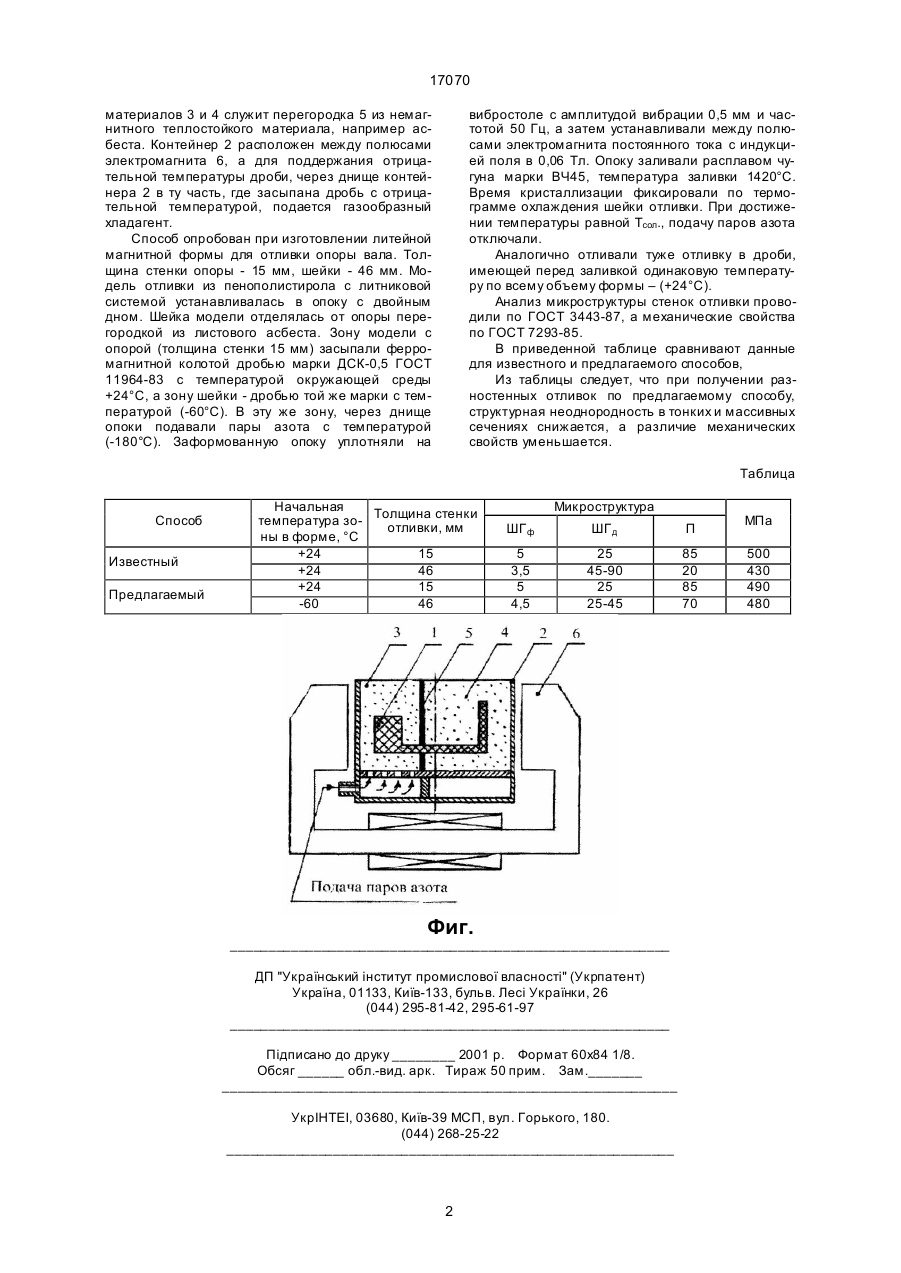

Способ изготовления литейных магнитных форм, включающий установку в опоку газифицируемой модели, заполнение опоки ферромагнит 17070 материалов 3 и 4 служит перегородка 5 из немагнитного теплостойкого материала, например асбеста. Контейнер 2 расположен между полюсами электромагнита 6, а для поддержания отрицательной температуры дроби, через днище контейнера 2 в ту часть, где засыпана дробь с отрицательной температурой, подается газообразный хладагент. Способ опробован при изготовлении литейной магнитной формы для отливки опоры вала. Толщина стенки опоры - 15 мм, шейки - 46 мм. Модель отливки из пенополистирола с литниковой системой устанавливалась в опоку с двойным дном. Шейка модели отделялась от опоры перегородкой из листового асбеста. Зону модели с опорой (толщина стенки 15 мм) засыпали ферромагнитной колотой дробью марки ДСК-0,5 ГОСТ 11964-83 с температурой окружающей среды +24°С, а зону шейки - дробью той же марки с температурой (-60°С). В эту же зону, через днище опоки подавали пары азота с температурой (-180°С). Заформованную опоку уплотняли на вибростоле с амплитудой вибрации 0,5 мм и частотой 50 Гц, а затем устанавливали между полюсами электромагнита постоянного тока с индукцией поля в 0,06 Тл. Опоку заливали расплавом чугуна марки ВЧ45, температура заливки 1420°С. Время кристаллизации фиксировали по термограмме охлаждения шейки отливки. При достижении температуры равной Тсол., подачу паров азота отключали. Аналогично отливали туже отливку в дроби, имеющей перед заливкой одинаковую температуру по всему объему формы – (+24°С). Анализ микроструктуры стенок отливки проводили по ГОСТ 3443-87, а механические свойства по ГОСТ 7293-85. В приведенной таблице сравнивают данные для известного и предлагаемого способов, Из таблицы следует, что при получении разностенных отливок по предлагаемому способу, структурная неоднородность в тонких и массивных сечениях снижается, а различие механических свойств уменьшается. Таблица Способ Известный Предлагаемый Начальная Толщина стенки температура зоотливки, мм ны в форме, °С +24 15 +24 46 +24 15 -60 46 Микроструктура ШГ ф ШГ д П 5 3,5 5 4,5 25 45-90 25 25-45 85 20 85 70 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2 МПа 500 430 490 480
