Амортизатор (варіанти)

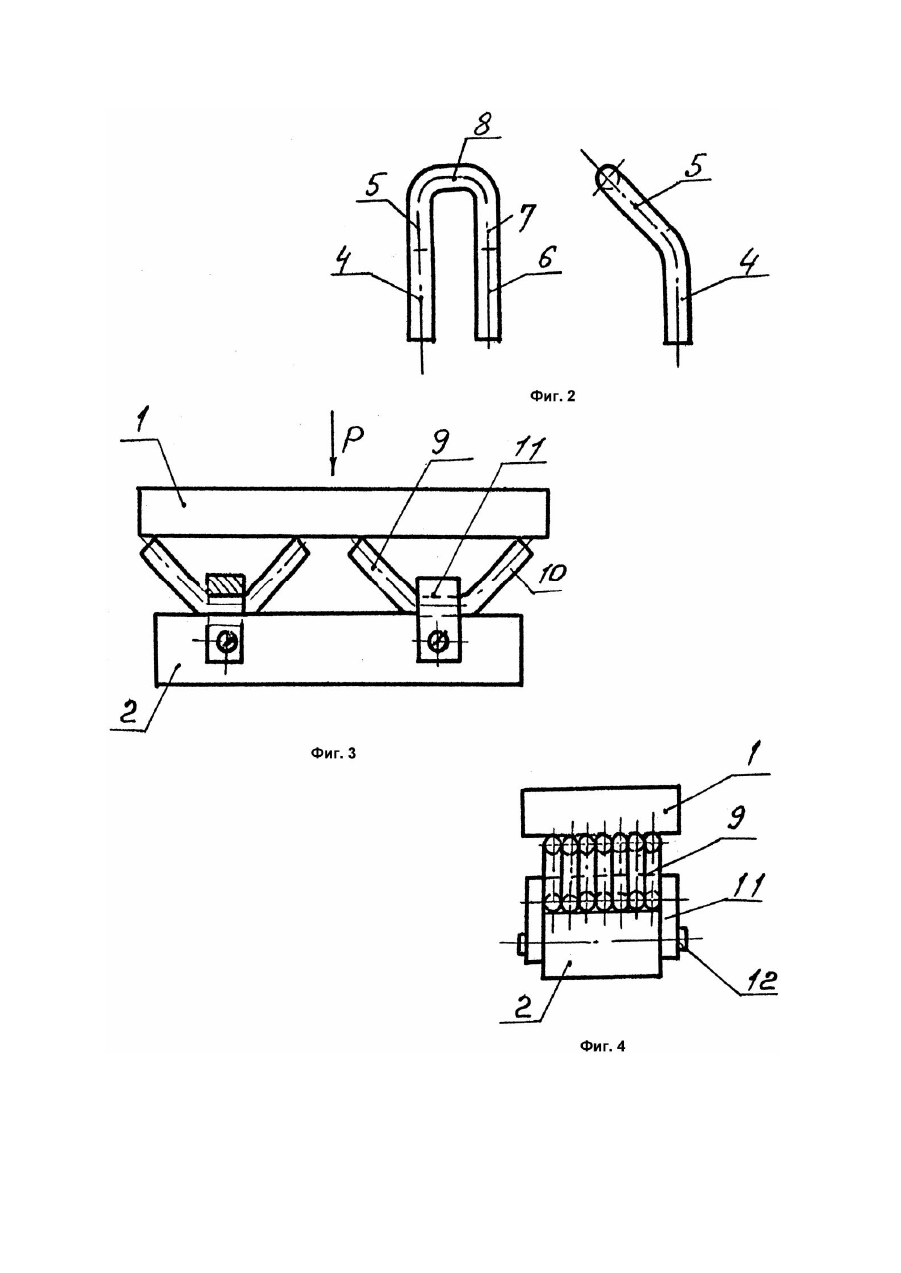

Изобретение относится к машиностроению, а именно к устройствам для защиты объектов от ударов и вибрации. Известен амортизатор, содержащий основание, в котором установлены стержни, и взаимодействующий с последними нажимной элемент (А.с. СССР №968330, кл. F16F1/34, 1980). Недостаток известной конструкции амортизатора состоит в высокой жесткости стержней, что ограничивает технологические возможности применения. Кроме того, известное устройство имеет большие габариты по высоте, что снижает его компактность. Прототипом изобретения является амортизатор, содержащий установленные параллельно и соосно нажимной элемент и основание с отверстиями, упругие стержни, размещенные между последними, одни концы которых установлены в отверстиях основания (А.с. СССР №1710886, кл.F16F1/34, 1989). Установка прямых упруги х стержней увеличивает габаритный размер амортизатора по высоте, что исключает возможность использования такой конструкции в упруги х опорах, требующи х минимальной высоты при установке в тяжелом оборудовании, например в станках, полиграфических машинах, прессах и т.п. Кроме того, выполнение нажимных элементов с конусной поверхностью усложняет конструкцию и снижает из-за повышенного износа долговечность работы амортизатора. В основу изобретения поставлена задача упростить конструкцию и повысить компактность амортизатора. Поставленная задача решается тем, что в амортизаторе, содержащим установленные параллельно нажимной элемент и основание с отверстиями, в которых расположены одни концы упругих стержней, согласно изобретению каждый стержень выполнен изогнутым и имеет прямой вертикальный и наклонный участки. В варианте исполнения упругие стержни имеют -образную форму и прикреплены к основанию с помощью фиксирующей скобы. Упругие стержни могут быть выполнены в виде скобы. Выполнение упруги х стержней изогнутыми с наклонным участком снижает жесткость и уменьшает величину габаритного размера амортизатора по высоте; выполнение нажимного элемента в виде опорной плиты упрощает конструкцию амортизатора. Совокупность существенных признаков изобретения обеспечивает достижение технического результата, заключающегося в упрощении конструкции и повышении компактности амортизатора. На фиг.1 изображен общий вид амортизатора; на фиг.2 представлен в двух проекциях вариант выполнения упругого стержня в виде скобы; на фиг.3 - общий вид варианта исполнения амортизатора; на фиг.4 - то же, вид сбоку. Амортизатор содержит установленные параллельно нажимной элемент в виде плиты 1 и основание 2 с отверстиями 3, в которых по посадке установлены одни концы упруги х стержней 4, выполненных изогнутыми и имеющими вертикальный прямой 4 и наклонный 5 участки. Упругий стержень может быть выполнен в виде скобы, имеющей прямые участки 4, 6 и наклонные участки 5, 7, соединенные горизонтальной перемычкой 8, что увеличивает площадь контакта с плоскостью плиты 1. В варианте исполнения амортизатора упругие стержни имеют -образную форму, включают направленные в разные стороны наклонные участки 9, 10 и прикреплены к основанию 2 с помощью фиксирующей скобы 11, закрепленной винтами 12 в основании 2. Упругие стержни изготовляются из пружинной стали. Амортизатор работает следующим образом. При действии вертикальной нагрузки P нажимной элемент 1 перемещается вниз и деформирует стержни 4, работающие на изгиб в пределе упругости, с накапливанием потенциальной энергии. За счет работы на деформацию стержней 4 поглощается энергия нагрузки P. При снятии или уменьшении нагрузки P элемент 1 возвращается в исходное положение за счет потенциальной энергии стержней 4. За счет потерь на трение между концами наклонных частей 5 стержней и нижней плоскостью элемента 1 гасится вибрация.
