Пристрій для пожежегасіння у приміщеннях

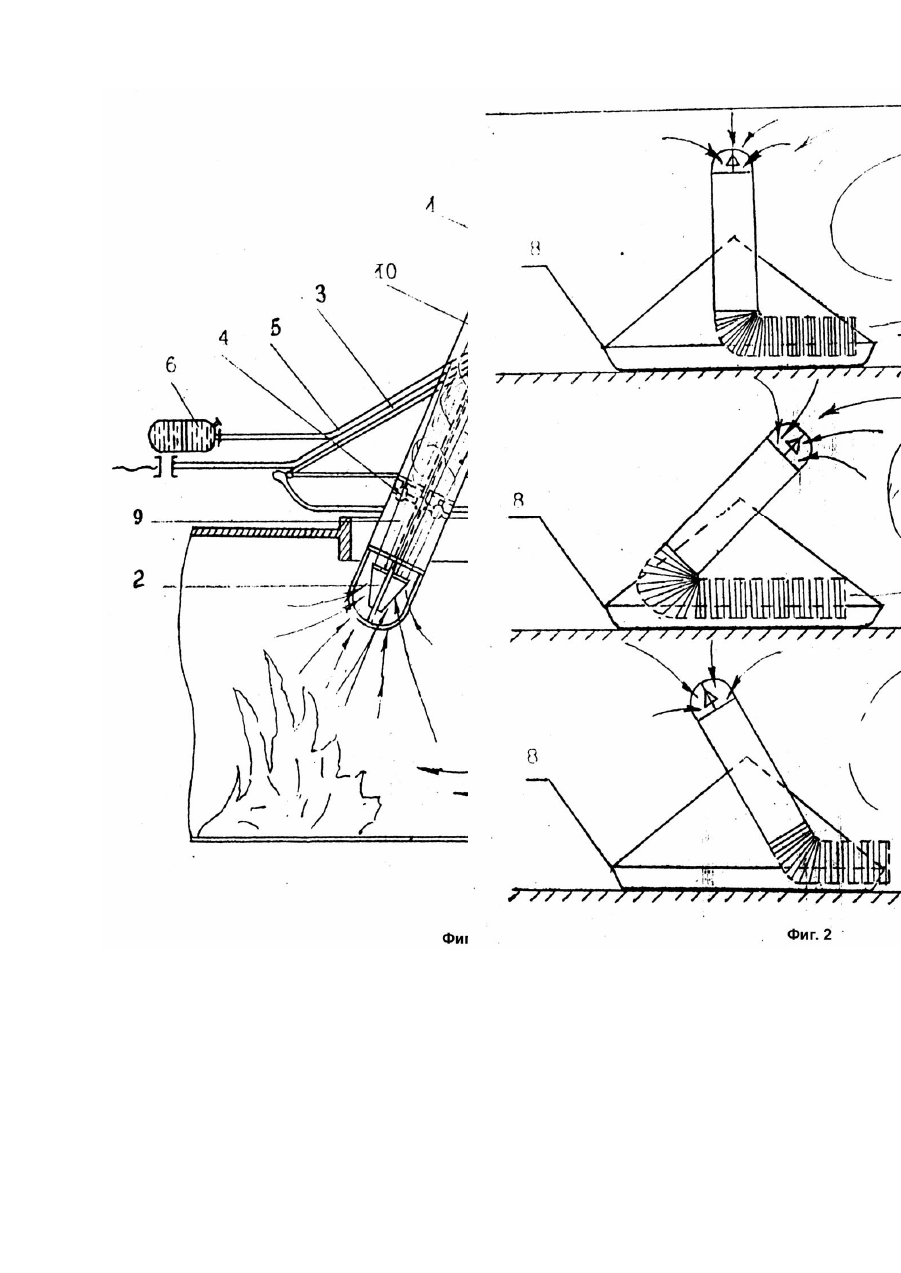

Изобретение относится к области противопожарной техники, а именно к устройствам для пожаротушения, предотвращающим распространение зоны задымления и локализующим очаг пожара. Известна автоматическая установка пожаротушения (патент РФ №2060741, кл. A62C35/00, 1996), содержащая распределяющую сеть с распылителями рабочей жидкости. К недостаткам названного устройства можно отнести его высокую стоимость, большой расход рабочей жидкости и малую эффективность по осветлению газовоздушной среды зоны задымления, Наиболее близким к заявляемому является устройство для мокрой очистки воздуха (А.с. СССР №322925, кл. 4 B01D47/10, 1991), содержащее цилиндрический корпус, стр уеобразователь и трубопровод подачи рабочей жидкости. Устройство не обеспечивает эффективной локализации зон задымления и горения. Кроме того, конструктивные особенности устройства не позволяют использовать его в условиях затрудненного доступа к очагу пожара (узкие коридоры, трудноступность, загроможденность помещений). В основу изобретения поставлена задача путем создания эффективного технического средства пожаротушения обеспечить в затрудненных условиях доступ к очагу пожара при локализации зон задымления и горения. Сущность изобретения заключается в том, что устройство для тушения пожаров в помещениях, содержащее цилиндрический корпус, струеобразователь и трубопровод для подачи рабочей жидкости, дополнительно снабжено установленными в верхней части корпуса генераторами пены и системой подачи пенообразователя, а к нижней части корпуса подсоединена гофрированная труба, имеющая диаметр равный диаметру корпуса. Устройство установлено на передвижной платформе с возможностью наклона под любым телесным углом с вершиной в точке опоры корпуса на платформу. Установка в верхней части корпуса генераторов пены обеспечивает за счет смешения вырабатываемой ими пены с диспергированным потоком, генерируемым струеобразователем из рабочей жидкости, формирование высокоразвитой поверхности теплообмена, абсорбции, адсорбции и хемосорбции, что обусловливает высокую степень очистки и охлаждения эжектируемой в корпус устройства газовоздушной среды зоны задымления. Размещение устройства на передвижной платформе с возможностью наклона под любым телесным углом с вершиной в точке опоры корпуса на платформу позволяет транспортировать устройство с ориентировкой корпуса в сторону поступления дымовых газов в зонах задымления и горения к очагу пожара. Подсоединение к нижней части корпуса гофрированной трубы, имеющей диаметр равный диаметру корпуса, дает возможность направлять очищенные, охлажденные, увлажненные, с малым процентным содержанием кислорода дымовые газы в сторону перемещения платформы, что обеспечивает локализацию зон задымления и горения. При обнаружении очага пожара устройство обеспечивает непрерывное и непосредственное воздействием на очаг очищенными, охлажденными, увлажненными, с малым процентным содержанием кислорода газами. Устройство в рабочем состоянии не подвержено разрушению под влиянием теплового воздействия, так как работа струеобразователя обеспечивает интенсивное охлаждение его конструкций. Таким образом, заявляемая совокупность существенных признаков позволяет создать эффективное средство пожаротушения, предотвращающее распространение зоны задымления и локализующее очаг пожара в затрудненных условиях доступа. На фиг.1 показано устройство для тушения пожара в помещениях; на фиг.2 - схема перемещения устройства в зоне задымления. Устройство содержит цилиндрический корпус 1, струеобразователь 2, трубопровод 3 подачи рабочей жидкости, генераторы 4 пены с системой подачи пенообразователя, включающей трубопровод 5 подачи пенообразователя и емкость 6 для пенообразователя, к нижней части корпуса подсоединена гофрированная труба 7. Устройство установлено на передвижной платформе 8. В полости корпуса 1 различают зоны: зона 9 всасывания, зона 10 генерации высокоразвитой поверхности теплообмена и очистки, зона 11 выпуска очищенной газовоздушной смеси. Устройство работает следующим образом, Установленное на передвижной платформе 8 устройство транспортируется к зоне задымления (при этом корпус 1 зоной всасывания 9 ориентируется в сторону поступления дыма). Подача рабочей жидкости приводит устройство в рабочее состояние, Под действием давления рабочей жидкости осуществляется подача пеноообразователя из емкости 6 по трубопроводу 5 в генераторы пены 4. Образуемая генераторами 4 пена смешивается с высокодиспергированным потоком, генерируемым струеобразователем 2 из рабочей жидкости, формируя в зоне 10 высокоразвитую поверхность теплообмена, адсорбции, абсорбции, хемосорбции, на которой происходит охлаждение и очистка газовоздушной среды, эжектируемой под действием струй струеобразователя 2 из зоны задымления в корпус 1 через зону 9 всасывания. Очищенные, охлажденные, увлажненные, с малым процентным содержанием кислорода дымовые газы из зоны 11 выпуска через гофрированную трубу 7 вы ходят в помещение, а при обнаружении очага пожара непрерывно и непосредственно воздействуют на очаг (фиг.2). Отработанные рабочая жидкость и пена сбрасываются на пол помещения. Для обеспечения работы распылительного устройства (струеобразователя) и генераторов пены используется вода противопожарной системы. Предлагаемое устройство надежно в работе, так как в нем практически отсутствуют движущиеся детали, Устройство может быть эффективно использовано при пожарах на атомных электростанциях, химических предприятиях и други х подобных объектах в условиях различного рода утечек в виде жидких и твердых аэрозолей.
