Обладнання для стопоріння тягового ланцюга конвеєра, наприклад ескалатора, у випадку його обриву

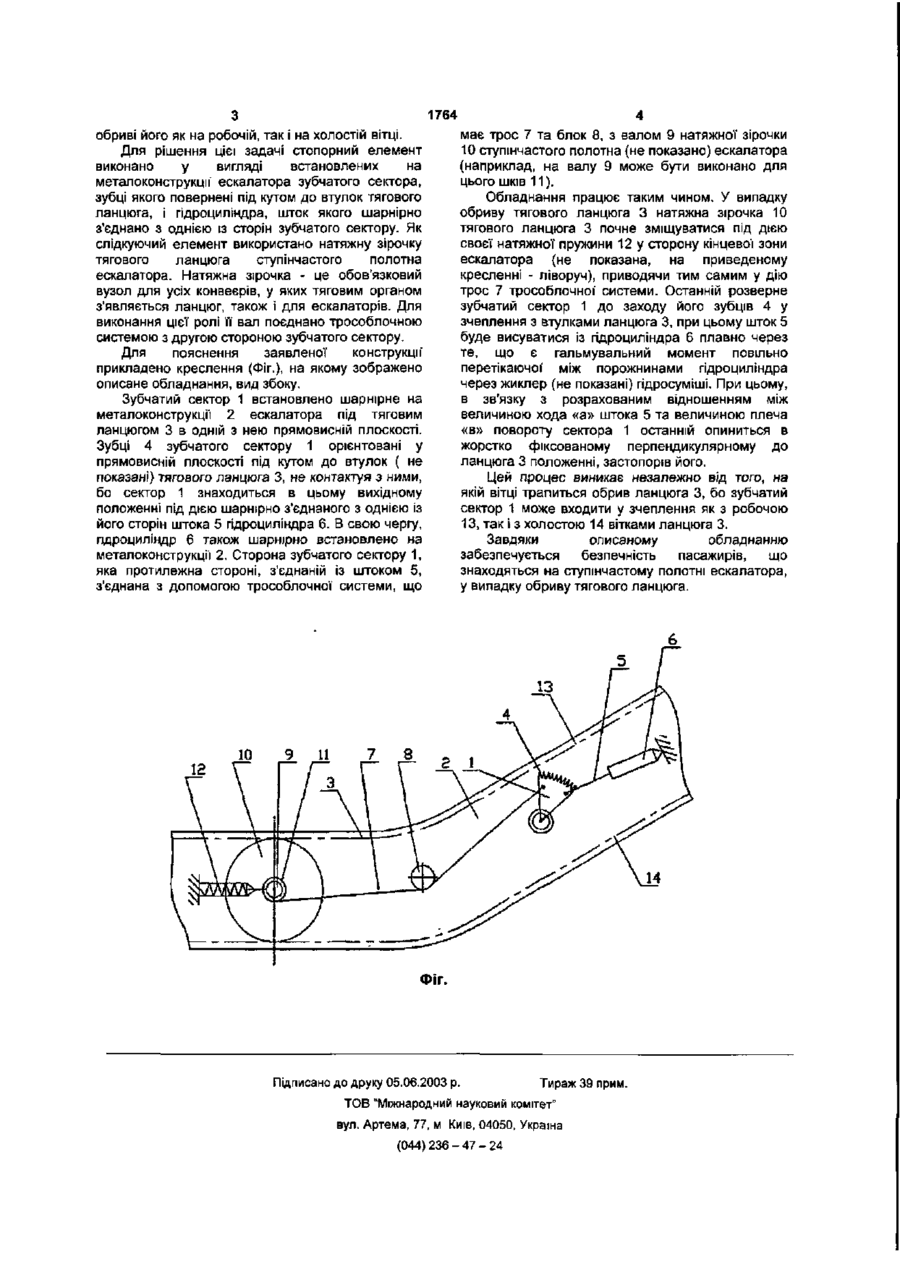

Обладнання для стопоріння тягового ланцюга конвеєра, наприклад ескалатора, у випадку його обриву, яке має закріплені на металоконструкції ескалатора стопорний елемент, встановлений з можливістю взаємодії з тяговим ланцюгом, та слідкуючий елемент, контактуючий з втулками тягового ланцюга, який відрізняється тим, що стопорний елемент виконано у вигляді зубчатого сектора, зубці якого повернені під кутом до втулок тягового ланцюга, і гідроциліндра, шток якого шарнірно з'єднано з однією із сторін зубчатого сектора, а як слідкуючий елемент використано натяжну зірочку тягового ланцюга ступінчастого полотна ескалатора, вал якої поєднано трособлочною системою з протилежною стороною зубчатого сектора стопорного елемента. Корисна модель відноситься до під'ємнотраспортного машинобудівництва, саме до забезпечуючих устаткувань тягових ланцюгів конвеєрів, зокрема до ескалаторів. У процесі роботи конвеєра, у якому тяговим органом вагонесучих елементів (платформ, пластин, палет, а в ескалаторах - сходин) пристосовано нескінченний тяговий ланцюг, може виникнути обрив цього ланцюга, що викличе дуже важку аварійну ситуацію, при якій зв'язані з ланцюгом вагонесучі елементи почнуть битися один з одним та нашаровуватися, що неприпустимо для нормальної роботи конвеєрного обладнання взагалі и зовсім недопустимо для транспортуючого пасажирів ескалатора. Відомий «Ловитель оборванной цепи» по авторському свідоцтву СРСР № 1726332 авторів Бурова О.А. і Абакумова Е.А., МПК B65G 43/06, публікація 15.04.92, утримуючий кронштейн з віссю, на якій змонтовано пщпружинений відстежуючий (слідкуючий) ричаг з упором та утримуюче (стопорне) пристосування, виконане у вигляді змонтованої на кронштейні додаткової вісі та шарнірно встановленого на ній підпружиненого уловлюючого ричага. Недоліком цього ловителя обірваного ланцюга з'являється те, що зупинка тягового ланцюга у випадку її обриву відбудеться різко, що недопустимо для ескалатора, бо може привести до падіння пасажирів і, як слідство, до получения ними різних травм. Відомо «Устройство для стопорения цепи элеватора в случае обрыва или обратного хода» по патенту Росії № 2086493 авторів Трифонова B.C. і др., публікація 10.08.97, МПК B65G 43/06. Воно має стопорний елемент, яким являється захват у вигляді двуплечого ричага з можливістю його взаємодії' з тяговим ланцюгом, та слідкуючий елемент, виконаний у вигляді щупа, що контактує з втулками тягового ланцюга на робочій вітці її. Він зв'язаний з захватом тягою, на КІНЦІ ЯКОЇ виконано паз з розміщеною у ньому віссю, закріпленою нерухомо на захваті. Недоліком даного обладнання також являється різкий характер захвату та стопоріння обірваного ланцюга, що також чревато пом'янутими вище недопустимими наслідками. Окрім того, обладнання не забезпечує стопоріння ланцюга при її обриві на холостій вітці. В основі заявляемо1!' нами корисної моделі лежить задача забезпечення плавного (без удару) захвату обірваного ланцюга, та отже і плавної" зупинки ступінчастого полотна, зокрема, ескалатора, а також одночасне слідкування можливості обриву ланцюга як на робочій, так і на холостій вітці. Відповідно, наступною задачею являється здійснення стопоріння тягового ланцюга при СО 1764 обриві його як на робочій, так і на холостій вітці. Для рішення цієї задачі стопорний елемент виконано у вигляді встановлених на металоконструкції ескалатора зубчатого сектора, зубці якого повернені під кутом до втулок тягового ланцюга, і гідроциліндра, шток якого шарнірно з'єднано з однією із сторін зубчатого сектору. Як слідкуючий елемент використано натяжну зірочку тягового ланцюга ступінчастого полотна ескалатора. Натяжна зірочка - це обов'язковий вузол для усіх конвеєрів, у яких тяговим органом з'являється ланцюг, також і для ескалаторів. Для виконання цієї ролі її вал поєднано трособлочною системою з другою стороною зубчатого сектору. Для пояснення заявленої конструкції прикладено креслення (Фіг.), на якому зображено описане обладнання, вид збоку. Зубчатий сектор 1 встановлено шарнірне на металоконструкції 2 ескалатора під тяговим ланцюгом 3 в одній з нею прямовисній плоскості. Зубці 4 зубчатого сектору 1 орієнтовані у прямовисній плоскості під кутом до втулок ( не показані) тягового ланцюга 3, не контактуй з ними, бо сектор 1 знаходиться в цьому вихідному положенні під дією шарнірно з'єднаного з однією із його сторін штока 5 гідроциліндра 6. В свою чергу, гідроциліндр 6 також шарнірно встановлено на металоконструкції 2. Сторона зубчатого сектору 1, яка протилежнастороні, з'єднаній із штоком 5, з'єднана з допомогою трособлочної системи, що 12 має трос 7 та блок 8, з валом 9 натяжної зірочки 10 ступінчастого полотна (не показано) ескалатора (наприклад, на валу 9 може бути виконано для цього шків 11). Обладнання працює таким чином. У випадку обриву тягового ланцюга 3 натяжна зірочка 10 тягового ланцюга 3 почне зміщуватися під дією своєї натяжної пружини 12 у сторону кінцевої зони ескалатора (не показана, на приведеному кресленні - ліворуч), приводячи тим самим у дію трос 7 трособлочної системи. Останній розверне зубчатий сектор 1 до заходу його зубців 4 у зчеплення з втулками ланцюга 3, при цьому шток 5 буде висуватися із гідроциліндра 6 плавно через те, що є гальмувальний момент повільно перетікаючої' між порожнинами гідроциліндра через жиклер (не показані) гідросуміші. При цьому, в зв'язку з розрахованим відношенням між величиною хода «а» штока 5 та величиною плеча «в» повороту сектора 1 останній опиниться в жорстко фіксованому перпендикулярному до ланцюга 3 положенні, застопорів його. Цей процес виникає незалежно від того, на якій вітці трапиться обрив ланцюга 3, бо зубчатий сектор 1 може входити у зчеплення як з робочою 13, так і з холостою 14 вітками ланцюга 3. Завдяки описаному обладнанню забезпечується безпечність пасажирів, що знаходяться на ступінчастому полотні ескалатора, у випадку обриву тягового ланцюга. 10 Фіг. Підписано до друку 05.06.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
