Ескалатор

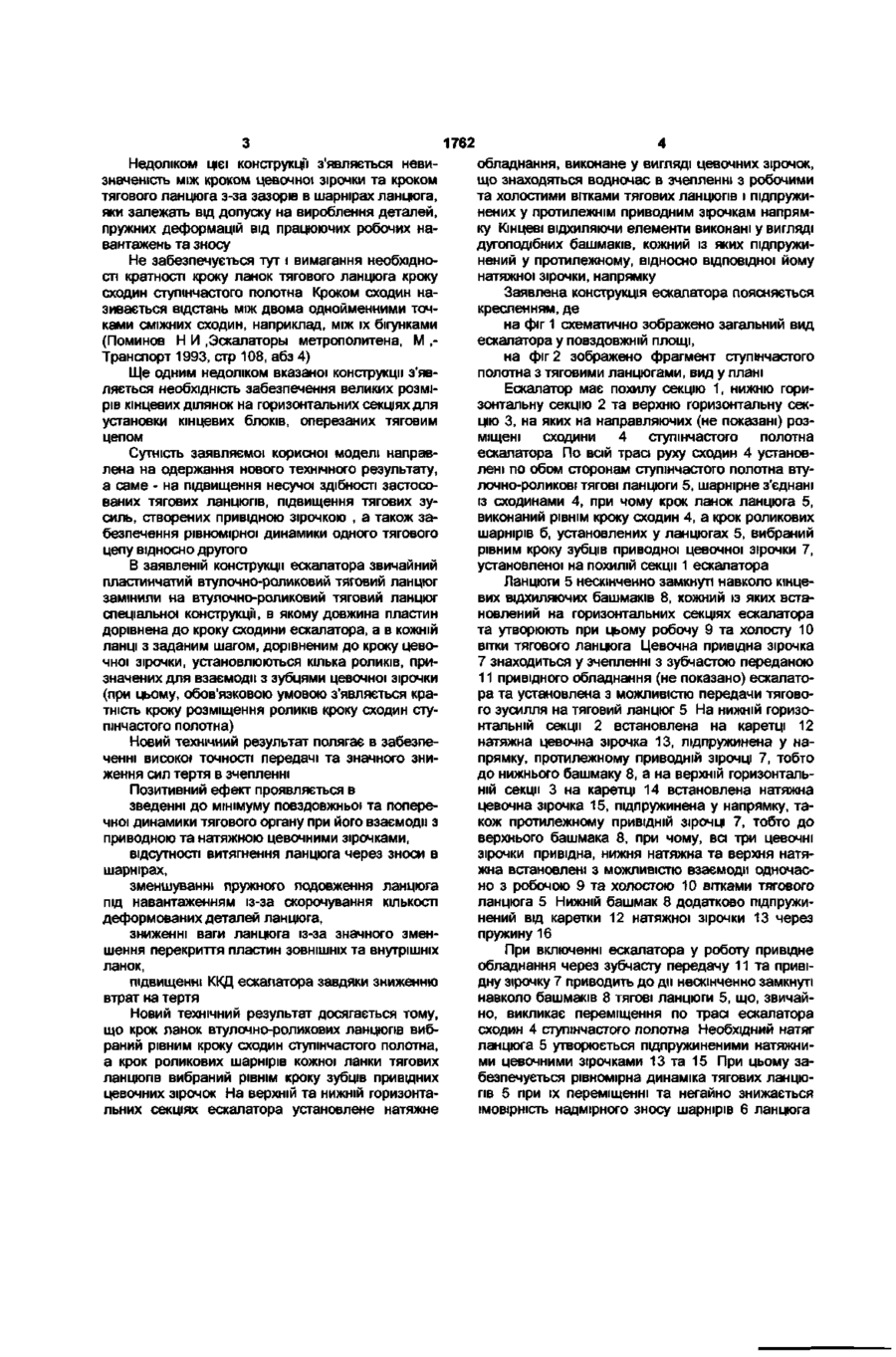

Ескалатор, який містить зв'язані між собою похилу та верхню і нижню горизонтальні секції з розміщеними на них сходинами ступінчастого полотна, шарнірно з'єднаними з ланками втулковороликових тягових ланцюгів, нескінченно замкнутих навколо установлених на горизонтальних секціях кінцевих відхиляючих елементів, і розміщений на похилій секції принаймні один привідний механізм ескалатора, виконаний у ви гляді привідних цівкових зірочок, кожна із яких встановлена з можливістю передачі тягового зусилля на відповідний їй тяговий ланцюг ступінчастого полотна, який відрізняється тим, що крок ланок втулково-роликових тягових ланцюгів дорівнює кроку сходин ступінчастого полотна, а крок роликових шарнірів кожної ланки цих ланцюгів - кроку зубців привідних цевкових зірочок, причому на верхній та нижній горизонтальних секціях встановлені натяжні пристрої, виконані у вигляді цевочних зірочок, що знаходяться в одночасному зчепленні з робочою та холостою гілками тягових ланцюгів та підпружинені в протилежних привідним зірочкам напрямках, а кінцеві відхиляючі елементи виконані у вигляді дугоподібних башмаків, кожний з яких підпружинений у протилежному відносно відповідної йому натяжної зірочки напрямку. Корисна модель відноситься к підйомнотранспортному машинобудівництву, саме, до ескалаторів. Відомий ескалатор по патенту США № 3297127, патентна класифікація США 198-16, публікація 10.01.67., в якому приводним механізмом для гнучкого тягового органа ступінчастого полотна (рейочної конструкції) з'являються зубчасті колеса, розташовані на похилій секції ескалатора, що водночас знаходяться у взаємозачепленні з робочою та холостою вітками гнучкого тягового органа. Недоліком цієї конструкції з'являється те, що зубчате зчеплення створює великі поперечні сили в напрямку, перпендикулярному руху рейки. Крім того, в цьому виді зчеплення використовується тертя ковзання, що веде до значного зносу та втрати потужності, і потребує змазування. Тяговим органом ескалаторів цих конструкцій з'являються, як правило, втулочно-роликові пластинчасті ланцюги, яки рухаються з допомогою кінцевих зірочок, розташованих на головному валу у верхній частині ескалатора. Натяг ланцюгів виконується з допомогою таких же зірочок. Суттєвими недоліками такої конструкції з'являються значні габарити приводного та натяжного обладнання, також і те, що захід тягових ланцюгів на зірочки та взаємні повороти деталей ланцюга відбуваються при високих удільних тиснениях в шарнірах ланцюга, що веде до їх зносу, витягнення ланцюга та створенню зазорів між сходинами, а при нерівномірнім натязі ланцюгів, що характерно для ескалаторів, - ще й до нерівномірного витягнення ланцюгів та перекосу ступінчастого полотна. Відомий ескалатор по авторскому посвідченню СССР N 1331797, МІЖ В 66 В 23/02, публікація 23.08.87, в якому приводним механізмом тягових ланцюгів являється приводний ланцюг, замкнутий навколо цевочних приводної та натяжної зірочок, причому натяжна зірочка в цьому випадку, забезпечує не натяг тягових ланцюгів ступінчастого полотна ескалатора, а натяг приводного ланцюга приводного механізму для ступінчастого полотна. Цей привідний механізм встановлений на похилій секції ескалатора. На кінцевих дільницях безкраїх замкнутих тягових ланцюгів на верхній та нижній секціях ескалатора встановлені кінцеві ВІДХИЛЯЮЧІ елементи, виконані у вигляді блоків. CM со < 1762 Недоліком цієї конструкції з'являється невизначеність між кроком цевочної зірочки та кроком тягового ланцюга з-за зазорів в шарнірах ланцюга, яки залежать від допуску на вироблення деталей, пружних деформацій від працюючих робочих навантажень та зносу Не забезпечується тут і вимагання необхідності кратності кроку ланок тягового ланцюга кроку сходин ступінчастого полотна Кроком сходин називається відстань між двома однойменними точками сміжних сходин, наприклад, між їх бігунками (Поминов Н И .Эскалаторы метрополитена, М ,Транспорт 1993, стр 108, абз 4) Ще одним недоліком вказаної конструкції з'являється необхідність забезпечення великих розмірів кінцевих ділянок на горизонтальних секціях для установки кінцевих блоків, оперезаних тяговим цепом Сутність заявляємої корисної моделі направлена на одержання нового технічного результату, а саме - на підвищення несучої здібності застосованих тягових ланцюгів, підвищення тягових зусиль, створених привідною зірочкою , а також забезпечення рівномірної динамики одного тягового цепу відносно другого В заявленій конструкції ескалатора звичайний пластинчатий втулочно-роликовий тяговий ланцюг замінили на втулочно-роликовий тяговий ланцюг спеціальної конструкції, в якому довжина пластин дорівнена до кроку сходини ескалатора, а в кожній ланці з заданим шагом, дорівненим до кроку цевочної зірочки, установлюються кілька роликів, призначених для взаємодії з зубцями цевочної зірочки (при цьому, обов'язковою умовою з'являється кратність кроку розміщення роликів кроку сходин ступінчастого полотна) Новий технічний результат полягає в забезпеченні високої точності передачі та значного зниження сил тертя в зчепленні Позитивний ефект проявляється в зведенні до мінімуму повздовжньої та поперечної динамики тягового органу при його взаємодії з приводною та натяжною цевочними зірочками, відсутності витягнення ланцюга через зноси в шарнірах, зменшуванні пружного подовження ланцюга під навантаженням із-за скорочування КІЛЬКОСТІ деформованих деталей ланцюга, зниженні ваги ланцюга із-за значного зменшення перекриття пластин ЗОВНІШНІХ та внутрішніх ланок, підвищенні ККД ескалатора завдяки зниженню втрат на тертя Новий технічний результат досягається тому, що крок ланок втулочно-роликових ланцюгів вибраний рівним кроку сходин ступінчастого полотна, а крок роликових шарнірів кожної ланки тягових ланцюгів вибраний рівнім кроку зубців привідних цевочних зірочок На верхній та нижній горизонтальних секціях ескалатора установлене натяжне обладнання, виконане у вигляді цевочних зірочок, що знаходяться водночас в зчепленні з робочими та холостими вітками тягових ланцюгів і підпружинених у протилежнім приводним зірочкам напрямку Кінцеві відхиляючи елементи виконані у вигляді дугоподібних башмаків, кожний із яких підпружинений у протилежному, відносно відповідної йому натяжної зірочки, напрямку Заявлена конструкція ескалатора поясняється кресленням, де на фіг 1 схематично зображено загальний вид ескалатора у повздовжній площі, на фіг 2 зображено фрагмент ступінчастого полотна з тяговими ланцюгами, вид у плані Ескалатор має похилу секцію 1, нижню горизонтальну секцію 2 та верхню горизонтальну секцію 3, на яких на направляючих (не показані) розміщені сходини 4 ступінчастого полотна ескалатора По всій трасі руху сходин 4 установлені по обом сторонам ступінчастого полотна втулочно-роликові тягові ланцюги 5, шарнірне з'єднані із сходинами 4, при чому крок ланок ланцюга 5, виконаний рівнім кроку сходин 4, а крок роликових шарнірів б, установлених у ланцюгах 5, вибраний рівним кроку зубців приводної цевочної зірочки 7, установленої на похилій секції 1 ескалатора Ланцюги 5 нескінченно замкнуті навколо кінцевих відхиляючих башмаків 8, кожний із яких встановлений на горизонтальних секціях ескалатора та утворюють при цьому робочу 9 та холосту 10 вітки тягового ланцюга Цевочна привідна зірочка 7 знаходиться у зчепленні з зубчастою переданою 11 привідного обладнання (не показано) ескалатора та установлена з можливістю передачи тягового зусилля на тяговий ланцюг 5 На нижній горизонтальній секції 2 встановлена на каретці 12 натяжна цевочна зірочка 13, підпружинена у напрямку, протилежному приводній зірочці 7, тобто до нижнього башмаку 8, а на верхній горизонтальній секції 3 на каретці 14 встановлена натяжна цевочна зірочка 15, підпружинена у напрямку, також протилежному привідній зірочці 7, тобто до верхнього башмака 8, при чому, всі три цевочні зірочки привідна, нижня натяжна та верхня натяжна встановлені з можливістю взаємодії одночасно з робочою 9 та холостою 10 вітками тягового ланцюга 5 Нижній башмак 8 додатково підпружинений від каретки 12 натяжної зірочки 13 через пружину 16 При включенні ескалатора у роботу привідне обладнання через зубчасту передачу 11 та привідну зірочку 7 приводить до ди нескінченно замкнуті навколо башмаків 8 тягові ланцюги 5, що, звичайно, викликає переміщення по трасі ескалатора сходин 4 ступінчастого полотна Необхідний натяг ланцюга 5 утворюється підпружиненими натяжними цевочними зірочками 13 та 15 При цьому забезпечується рівномірна динаміка тягових ланцюгів 5 при їх переміщенні та негайно знижається імовірність надмірного зносу шарнірів 6 ланцюга '090^0 ' а|И Я т 'II 'Bws±d\/ uAa „іаіітох ииаохАен nHHtfodetoxii/v,, g o i wndu 6Є жвdиJ[ d £0029050 ^»Adtf off OHBOHUWU Z* 1 Г __r *-~^ —-з it лппшитплпллпллппллшкиишллппллпл! лпплпллллплппллпяллпгаитлплпшишл. = ИНИГОУО І 'ЛФ ZBU
