Турбодетандерний агрегат
Номер патенту: 17724
Опубліковано: 16.10.2006
Автори: Плахотник Володимир Васильович, Вішек Володимир Васильович, Моісеєв Сергій Вікторович, Хомин Іван Іванович, Купригін Олег Вікторович, Густилін Вячеслав Вікторович
Формула / Реферат
Турбодетандерний агрегат, який містить корпус з робочим колесом турбіни, розміщеним на валу, встановленому на опорних підшипниках, і систему змазування, що складається з циркуляційного контуру і включених у нього маслобака, насоса, масляних ущільнювачів, ліній підведення і відводу мастила, відводу маслогазової суміші, маслоохолоджувача, масловіддільника, регулятора перепаду тиску і напірної ємності, який відрізняється тим, що система змазування оснащена регульованим дроселем і додатковим циркуляційним контуром, який включає додаткові насос, масловіддільник, регулятор перепаду тиску і напірну ємність, при цьому напірна ємність з'єднана з лінією підведення мастила до підшипників, додаткова напірна ємність - з лінією підведення мастила до ущільнень, а лінії підведення мастила до регуляторів перепаду тиску з'єднані регульованим дроселем.
Текст

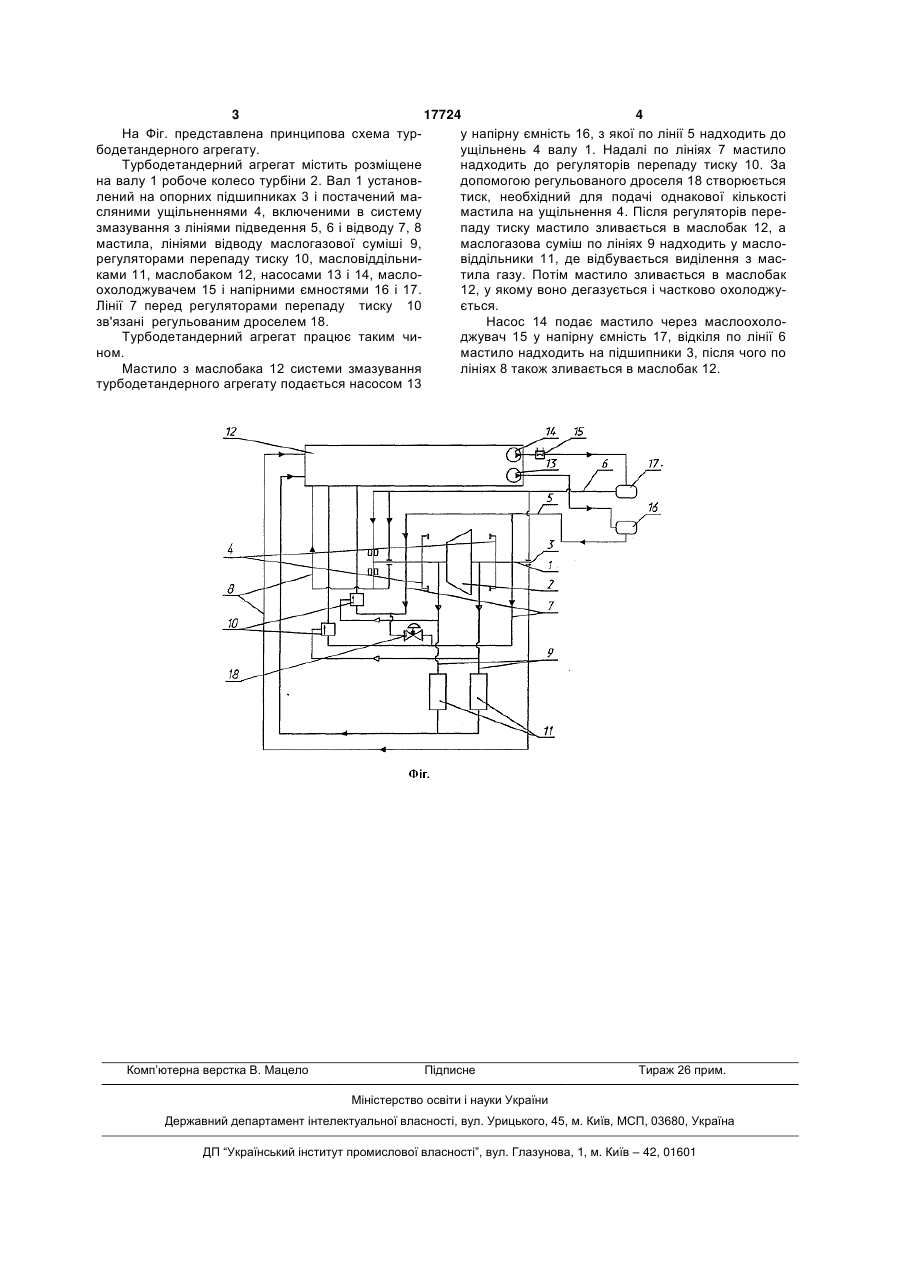

Турбодетандерний агрегат, який містить корпус з робочим колесом турбіни, розміщеним на валу, встановленому на опорних підшипниках, і систему змазування, що складається з циркуляційного контуру і включених у нього маслобака, 3 17724 4 На Фіг. представлена принципова схема туру напірну ємність 16, з якої по лінії 5 надходить до бодетандерного агрегату. ущільнень 4 валу 1. Надалі по лініях 7 мастило Турбодетандерний агрегат містить розміщене надходить до регуляторів перепаду тиску 10. За на валу 1 робоче колесо турбіни 2. Вал 1 установдопомогою регульованого дроселя 18 створюється лений на опорних підшипниках 3 і постачений матиск, необхідний для подачі однакової кількості сляними ущільненнями 4, включеними в систему мастила на ущільнення 4. Після регуляторів перезмазування з лініями підведення 5, 6 і відводу 7, 8 паду тиску мастило зливається в маслобак 12, а мастила, лініями відводу маслогазової суміші 9, маслогазова суміш по лініях 9 надходить у маслорегуляторами перепаду тиску 10, масловіддільнивіддільники 11, де відбувається виділення з масками 11, маслобаком 12, насосами 13 і 14, маслотила газу. Потім мастило зливається в маслобак охолоджувачем 15 і напірними ємностями 16 і 17. 12, у якому воно дегазується і частково охолоджуЛінії 7 перед регуляторами перепаду тиску 10 ється. зв'язані регульованим дроселем 18. Насос 14 подає мастило через маслоохолоТурбодетандерний агрегат працює таким чиджувач 15 у напірну ємність 17, відкіля по лінії 6 ном. мастило надходить на підшипники 3, після чого по Мастило з маслобака 12 системи змазування лініях 8 також зливається в маслобак 12. турбодетандерного агрегату подається насосом 13 Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTurbo-expander unit
Автори англійськоюKhomyn Ivan Ivanovych, Kupryhin Oleh Viktorovych, Moiseiev Serhii Viktorovych, Vishek Volodymyr Vasyliovych, Plakhotnyk Volodymyr Vasyliovych
Назва патенту російськоюТурбодетандерный агрегат
Автори російськоюХомин Иван Иванович, Купрыгин Олег Викторович, Моисеев Сергей Викторович, Вишек Владимир Васильевич, Плахотник Владимир Васильевич
МПК / Мітки
МПК: F25B 11/00
Мітки: турбодетандерний, агрегат
Код посилання
<a href="https://ua.patents.su/2-17724-turbodetandernijj-agregat.html" target="_blank" rel="follow" title="База патентів України">Турбодетандерний агрегат</a>
Турбодетандерний агрегат
Номер патенту: 6628
Опубліковано: 16.05.2005
Автори: Рибчич Ілля Йосипович, Моісеєв Сергій Вікторович, Купригін Олег Вікторович, Плахотник Володимир Васильович, Сенишин Ярослав Іванович, Богданов Валерій Олександрович, Синюк Борис Борисович
МПК: F25B 11/00
Мітки: турбодетандерний, агрегат
Формула / Реферат:
1.Турбодетандерний агрегат, що містить корпус з робочими колесами турбіни і компресора, розміщеними на валу, виконаному з упорним диском і встановленому на опорних і упорних підшипниках, і систему змазування, що складається з циркуляційного контуру, і включених у нього маслобака, насоса, масляних ущільнень, порожнин підведення й відводу мастила, маслоохолоджувача, фільтра, напірної ємності, масловіддільника і регулятора перепаду тиску, який...
Турбодетандерний агрегат
Номер патенту: 6629
Опубліковано: 16.05.2005
Автори: Купригін Олег Вікторович, Моісеєв Сергій Вікторович, Сенишин Ярослав Іванович, Плахотник Володимир Васильович, Синюк Борис Борисович, Приймак Сергій Олексійович
МПК: F25B 11/00
Мітки: турбодетандерний, агрегат
Формула / Реферат:
Турбодетандерний агрегат, який включає корпус з робочими колесами турбіни і компресора, обладнання системи змазування, електроустаткування, контрольно-вимірювальні прилади і газову обв'язку з запірною арматурою, установлені на загальній рамі, що містить опорні стійки, на яких закріплена газова обв'язка, який відрізняється тим, що рама обладнана додатковими опорними стійками, на яких жорстко закріплений корпус, при цьому додаткові опорні...
Турбодетандерний агрегат
Номер патенту: 23593
Опубліковано: 02.06.1998
Автори: Мусялик Віталій Станіславович, Рождественський Валентин Андрійович, Васильєв Анатолій Йосипович
МПК: F25B 11/00
Мітки: агрегат, турбодетандерний
Формула / Реферат:
1. Турбодетандерный агрегат, содержащий корпус, валопровод с опорами, турбодетандер, компрессор и систему уплотнений, отличающийся тем, что рабочие лопатки компрессора установлены на внешнем ободе рабочих лопаток турбодетандера, а уплотнения по газу выполнены магнитно-жидкостными.2. Турбодетандерный агрегат по п. 1, отличающийся тем, что магнитно-жидкостные уплотнения выполнены на постоянных магнитах.
Система змащування турбодетандерного агрегата
Номер патенту: 16531
Опубліковано: 15.08.2006
Автори: Вішек Володимир Васильович, Воробьов Юрій Михайлович, Бурняшев Аркадій Васильович, Моісеєв Сергій Вікторович
МПК: F01D 25/00, F25B 11/00
Мітки: турбодетандерного, агрегата, змащування, система
Формула / Реферат:
Система змазування турбодетандерного агрегату, яка містить маслобак з газовіддільником, насос, маслоохолоджувач, гідроакумулятор, масляні ущільнення, регулятор перепаду тиску, лінії підведення і відводу мастила, лінію відводу маслогазової суміші і розміщену на ній поплавкову камеру з важелем, поплавком, затвором і сідлом, яка відрізняється тим, що поплавкова камера постачена демпфером, з'єднаним з важелем, і направляючою втулкою, у якій...
Гвинтовий компресорний агрегат для шахтної холодильної машини
Номер патенту: 13128
Опубліковано: 15.03.2006
Автори: Клімов Анатолій Анатолійович, Подлужний Олександр Григорович, Єськов Володимир Васильович, Алаб'єв Вадим Рудольфович, Волосатов Георгій Олександрович, Вітюк Світлана Дмитрівна, Сібілєв Олександр Анатолійович, Брюханов Олександр Михайлович, Яковенко Анатолій Кирилович
МПК: F25B 9/10
Мітки: машини, холодильної, агрегат, компресорний, шахтної, гвинтовий
Формула / Реферат:
Гвинтовий компресорний агрегат для шахтної холодильної машини, який містить мастилозаповнений гвинтовий компресор з електроприводом, систему мащення з мастиловіддільником, мастилоохолоджувач, мастилонасос, мастильний фільтр, арматуру й прилади контролю, захисту й керування, змонтовані на загальній рамі, який відрізняється тим, що мастиловіддільник виконано однокорпусним, мастилонасос системи мащення розміщено з торцевого боку агрегата, а...
