Панель керування транспортним засобом
Номер патенту: 17910
Опубліковано: 16.10.2006
Автори: Бобровський Олександр Іванович, Волосніков Сергій Олександрович, Фурсов Олександр Анатолійович, Кузнєцов Геннадій Олександрович, Приходько Олексій Іванович
Формула / Реферат
1. Пристрій для передачі інформації водію про стан основних агрегатів і систем за допомогою контрольних приладів (3), сигналізаторів (6), а також для керування різними системами машини за допомогою органів керування (7) і автоматів захисту (8), розташованих на панелі керування, який відрізняється тим, що всі сигналізатори (6) панелі керування зведені в єдине інформаційне табло (5), причому відображення інформації здійснюється за допомогою стандартних мнемонічних символів, що характеризують символічне відображення систем і мають різні кольорі постійного чи миготливого підсвічування, у залежності від ступеня важливості поданої інформації.
2. Пристрій за п. 1, який відрізняється тим, що всі контрольні прилади (3) об'єднані в єдину панель з покажчиками (2), що встановлена в лівій частині панелі керування.
Текст

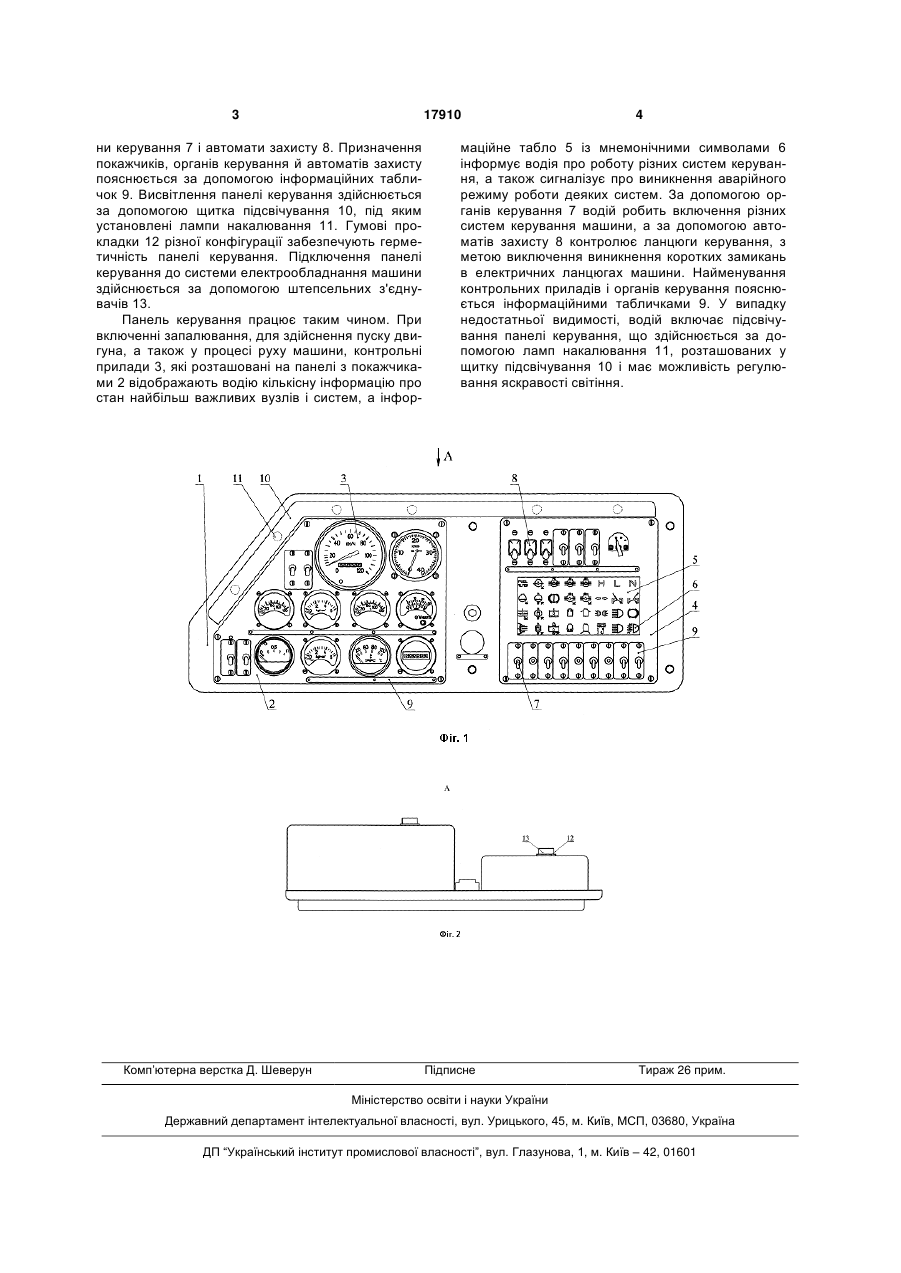

1. Пристрій для передачі інформації водію про стан основних агрегатів і систем за допомогою контрольних приладів (3), сигналізаторів (6), а та 3 17910 ни керування 7 і автомати захисту 8. Призначення покажчиків, органів керування й автоматів захисту пояснюється за допомогою інформаційних табличок 9. Висвітлення панелі керування здійснюється за допомогою щитка підсвічування 10, під яким установлені лампи накалювання 11. Гумові прокладки 12 різної конфігурації забезпечують герметичність панелі керування. Підключення панелі керування до системи електрообладнання машини здійснюється за допомогою штепсельних з'єднувачів 13. Панель керування працює таким чином. При включенні запалювання, для здійснення пуску двигуна, а також у процесі руху машини, контрольні прилади 3, які розташовані на панелі з покажчиками 2 відображають водію кількісну інформацію про стан найбільш важливих вузлів і систем, а інфор Комп’ютерна верстка Д. Шеверун 4 маційне табло 5 із мнемонічними символами 6 інформує водія про роботу різних систем керування, а також сигналізує про виникнення аварійного режиму роботи деяких систем. За допомогою органів керування 7 водій робить включення різних систем керування машини, а за допомогою автоматів захисту 8 контролює ланцюги керування, з метою виключення виникнення коротких замикань в електричних ланцюгах машини. Найменування контрольних приладів і органів керування пояснюється інформаційними табличками 9. У випадку недостатньої видимості, водій включає підсвічування панелі керування, що здійснюється за допомогою ламп накалювання 11, розташованих у щитку підсвічування 10 і має можливість регулювання яскравості світіння. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюControl panel of transport means
Автори англійськоюBobrovskyi Oleksandr Ivanovych, Volosnikov Serhii Oleksandrovych, Kuznietsov Hennadii Oleksandrovych, Prykhodko Oleksii Ivanovych, Fursov Oleksandr Anatoliiovych
Назва патенту російськоюПанель управления транспортным средством
Автори російськоюБобровский Александр Иванович, Волосников Сергей Александрович, Кузнецов Геннадий Александрович, Приходько Алексей Иванович, Фурсов Александр Анатольевич
МПК / Мітки
МПК: B60K 37/00
Мітки: транспортним, засобом, панель, керування
