Номер патенту: 17938

Опубліковано: 03.06.1997

Автор: Філіпчук Степан Павлович

Завантажити PDF файл.

Формула / Реферат

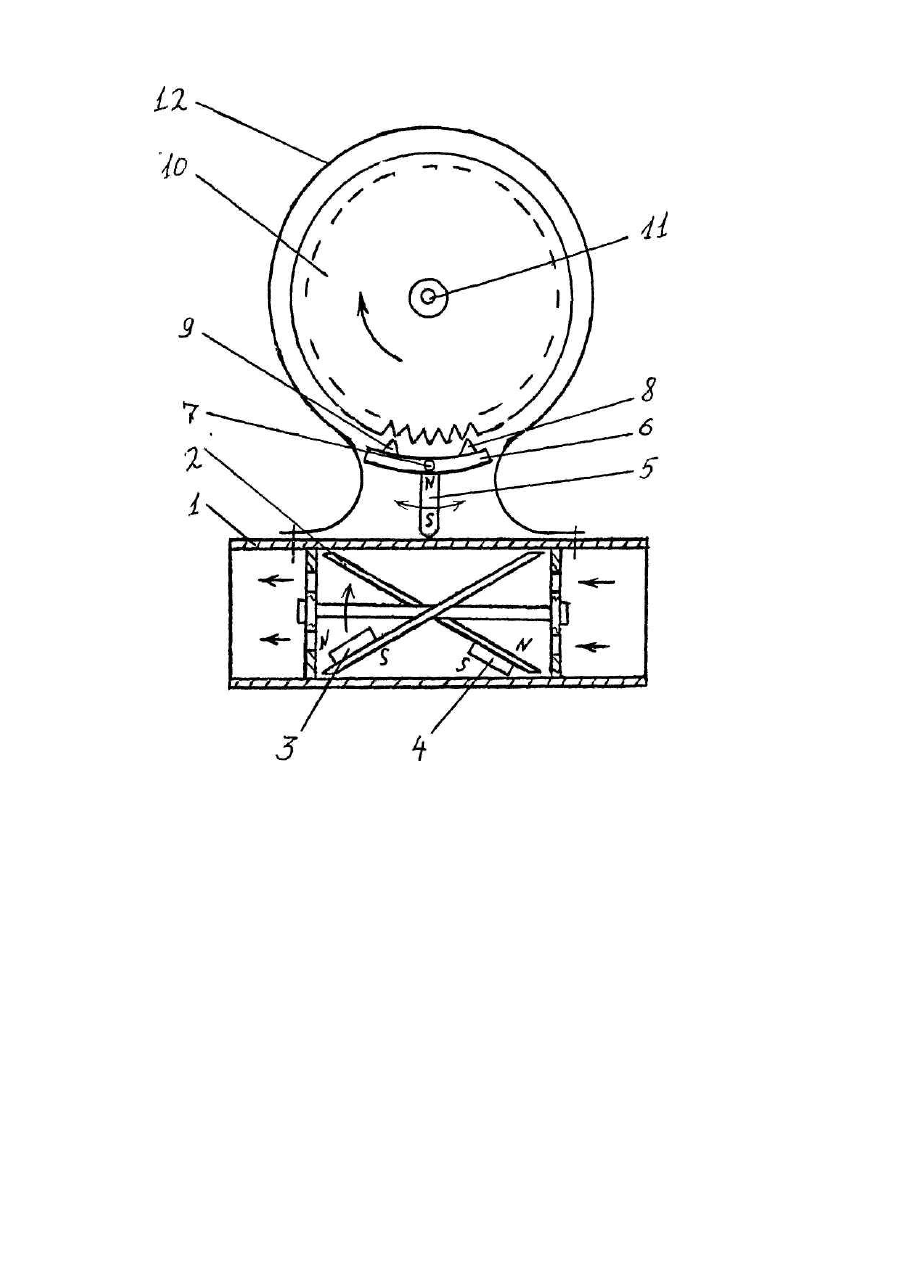

Счетчик учета воды и газа, содержащий первичный чувствительный элемент в виде турбинки или крыльчатки с укрепленными на ее лопастях магнитами, установленной в трубке, в которой протекает измеряемая среда, и вторичный элемент, включающий вращательную часть с постоянным магнитом, расположенным на поверхности трубы с первичным элементом связанным с индикатором расхода измеряемой среды, отличающийся тем, что лишь на двух лопастях первичного чувствительного элемента установлены постоянные магниты, причем в разных плоскостях, с на поверхности трубки, с первичным чувствительным элементом, установлен на оси магнит с полкой, на концах которой укреплены зубья, один из которых сориентирован на стенку зуба зубчатого колеса, типа звездочки, связанного с индикатором измерения расхода жидкости, а второй зуб, при этом сориентирован на вершину соседнего зуба зубчатого колеса типа звездочки.

Текст

Изобретение относится к приборостроению, а именно к устройствам предназначенным для измерения количества воды, газа и других сред протекающих или проходящи х в тр убопроводах. Известен наиболее близкий по техническому решению счетчик жидких сред, протекающих в трубопроводе, содержащий чувствительный элемент в виде крыльчатки установленной в трубке сочлененной с трубопроводом, на лопастях которой укреплены постоянные магниты, а вторичный элемент выполнен также в виде крыльчатки на лопастях которой также укреплены постоянные магниты, установленный в корпусе за стенкой трубки с установленным первичным элементом, причем магниты первичного и вторичного элемента сориентированные одинаковыми полюсами друг к другу. Ось первичной и вторичной крыльчатки расположены параллельно оси трубки в которой протекает жидкость. Ось вторичной крыльчатки механически связана с цифровым индикатором показывающим количество протекающей среды в трубопроводе. Недостатком этого счетчика есть то, что постоянные магниты укреплены на каждой лопасти первичной и вторичной крыльчатке, что делает их тяжеловесными. А это отрицательно сказывается на их чувствительность. Особенно это имеет место при низких давлениях протекающих сред в трубопроводах. То есть при этом счетчик вообще может быть не работоспособен. В основу предложенного изобретения поставлена задача - повысить чувствительность счетчика к протекающим и проходящим средам в трубопроводе. Эта задача достигается тем, что лишь на двух лопастях первичной крыльчатки и в разных плоскостях укреплены магниты, а на поверхности трубки с первичным чувствительным элементом, в виде крыльчатки, установлен на оси магнит с полькой, на концах которой укреплены зубья, которые по шагу совпадают с зубьями колеса механического счетчика установленного в одной плоскости с зубьями полки. На чертеже схематически изображен продольный разрез трубки с установленной в ней первичного чувствительного элемента в виде крыльчатки и вторичный элемент в виде магнита с полкой, зубчатое колесо механического счетчика заключенного в корпус. Счетчик воды и газа содержит. Трубку 1, выполненную из немагнитного материала, в которой установлен чувствительный элемент в виде турбинки или крыльчатки 2, на вершинах лопастей которой установлены в разных плоскостях постоянные магниты 3,4, постоянный магнит 5 с полкой 6, установленной на оси 7 и содержащей зубья 8, 9, зубчатое колесо, типа звездочки 10, расположенное в одной плоскости с зубьями укрепленными на полке, причем так, что вершина одного зуба полки направлена на стенку зуба колеса, а второй зуб полки направлен на вершину соседнего зубца зубчатого колеса, вал 11, механически связанный с механизмом счетчика и далее с индикатором учета расхода среды, который на рисунке не показан, корпус 12. Счетчик воды и газа работает следующим образом. Из трубопровода, под давлением, поступает вода или газ в трубку 1, вызывая при этом вращение турбинки или крыльчатки 2. При этом постоянный магнит 3 приближается к магниту 5 отталкивает его в сторону, то есть поворачивает его вместе с полкой 6, которая установлена на оси 7. При этом зуб 8 впирается в стенку зуба зубчатого колеса 10 и поворачивает его с валом 11. При дальнейшем повороте крыльчатки уже магнит 4 приближается к магниту 5 и отталкивает его в др угую сторону, так как они сориентированы одинаковыми полюсами друг к другу. При этом уже зуб 9 полки будет впираться в стенку другого з уба зубчатого колеса и при этом колесо далее повернется. При дальнейшем повороте крыльчатки процесс поворота магнита 5 повторяется и следовательно повторяется взаимодействие зубьев 8, 9 с последующими зубьями зубчатого колеса, которое связано с механизмом механического счетчика. Таким образом, скорость вращения зубчатого колеса будет зависеть от давления среды в трубке в которой установлена крыльчатка и, следовательно, от количества протекающей среды в трубопроводе. Чувствительный элемент, установленный в трубке, через которую протекает среда может содержать только два магнита, а вторичная система лишь один магнит. Поворачивающееся колесо механического счетчика, вообще не содержит магнитов, что требует значительно меньшей магнитной связи чем у прототипа. Следовательно предложенный счетчик значительно чувствителен к протекающим или проходящим средам в трубопроводах. Причем эта конструкция пригодна как для трубопроводов с малым диаметром так и для труб с большим диаметром.

Дивитися

Додаткова інформація

Автори англійською

Filipchuk Stepan Pavlovych, Filipchyk Stepan Pavlovych

Автори російською

Филипчук Степан Павлович

МПК / Мітки

МПК: G01F 1/115, G01F 1/10

Мітки: обліку, газу, води, лічильник
