Пристрій для вимірювання внутрішньоочного тиску

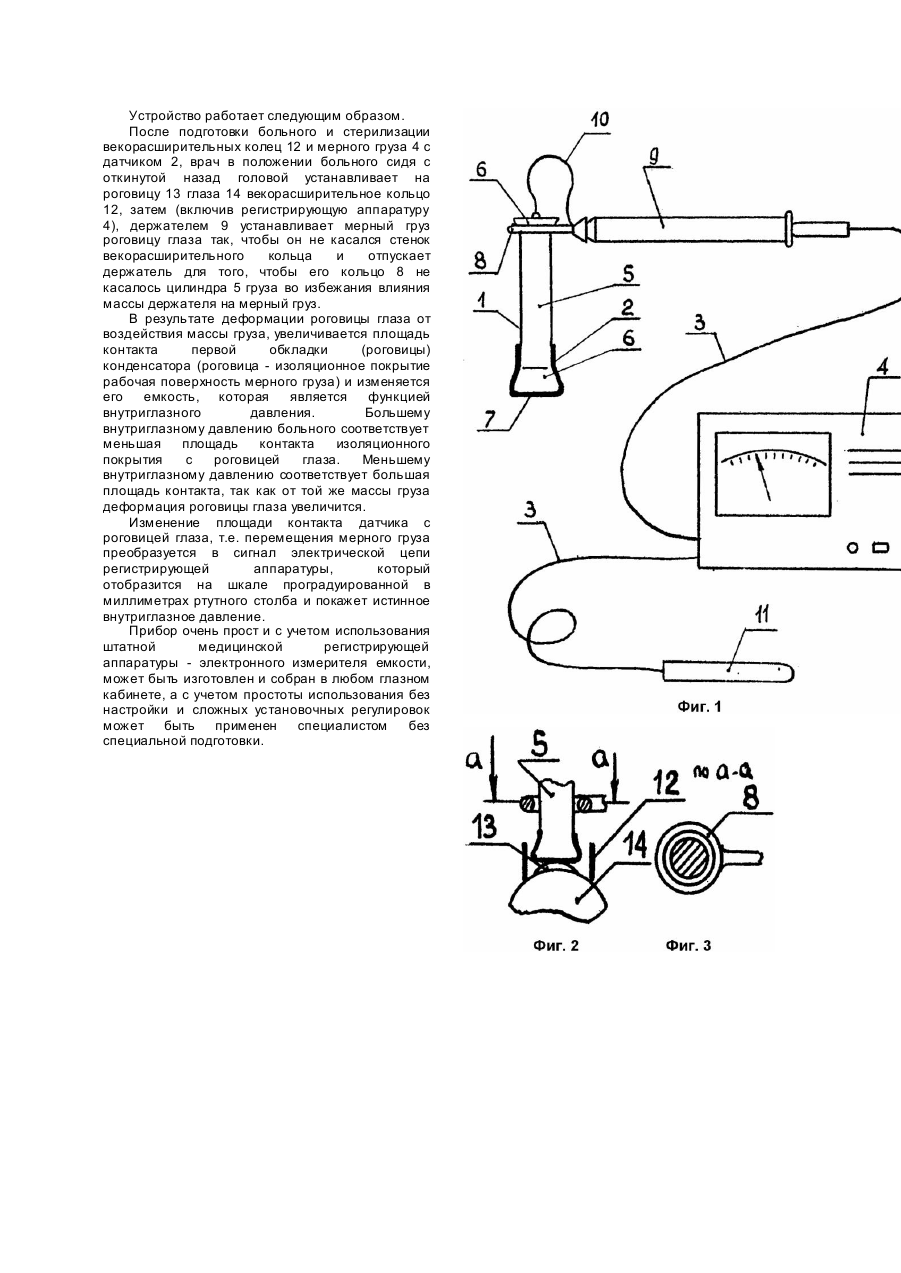

Изобретение относится к медицине, в частности к техническим средствам измерения внутриглазного давления (ВГД) на основе регистрации деформации роговицы глаза под, действием мерного груза. Известно также устройство для измерения внутриглазного давления, содержащее мерный груз, устанавливаемый при измерениях ВГД на роговице глаза, датчик преобразования перемещений груза в электрический сигнал и регистрирующую аппаратуру. В известном устройстве упомянутый датчик выполнен в виде жестко соединенного с мерным грузом плунжера, установленного в катушке индуктивности, подключенной к регистрирующей аппаратуре с блоком питания. В результате деформации роговицы глаза от воздействия мерного груза, плунжер перемещается относительно неподвижной катушки индуктивности, а в электрическую цепь, пропорционально величине перемещения стержня, поступает сигнал - электрический потенциал, который регистрируется на табло в виде внутриглазного давления в миллиметрах ртутного столба. В известном устройстве ряд недостатков первого аналога устранен, в частности устранено присутствие и удаления с роговицы глаза красителя, повышена точность и объективность полученных данных внутриглазного давления. Однако устройство сложно конструктивно, т.к. в нем появился ряд новых сложных узлов: катушка индуктивности, ферритовый плунжер, корпус для их монтажа, штатив для установки датчика, фиксатор взгляда, а также специальная аппаратура со сложной функциональной схемой измерительного блока. Усложнилась и эксплуатация устройства, так как перед измерением необходимо каждый раз производить настройку измерительного блока, а само измерение производится в положении больного лежа на спине и установки датчика с помощью штатива. Это ограничивает использование устройства в рядовых поликлиниках и глазных кабинетах (большая стоимость) и ограничивает использование их при массовых профилактических осмотрах. Несмотря на отмеченные недостатки этот аналог по совокупности существенных признаков и достигаемому техническому результату выбран нами в качестве прототипа, а общими признаками с заявляемым устройством в нем являются: наличие мерного груза, соединенного с датчиком преобразования перемещения груза в электрический сигнал. В основу изобретения поставлена задача создать такое устройство для измерения внутриглазного давления, в котором новое выполнение датчика позволило бы обеспечить упрощение его конструкции, а также процесс эксплуатации. Поставленная техническая задача и технический результат достигаются за счет того, что в устройстве для измерения внутриглазного давлений, содержащем мерный груз, устанавливаемый на роговицу глаза, датчик преобразования перемещения груза в электрический сигнал и регистрирующую его аппаратуру, датчик выполнен в виде размещенного на рабочей поверхности груза электроизоляционного покрытия, например из капролона или электроизоляционного лака, при этом груз электрически соединен с регистрирующей аппаратурой, которая снабжена электродом для соединения с телом исследуемого больного. В качестве регистрирующей аппаратуры взят штатный электронный измеритель емкости, шкала которого проградуирована в миллиметрах ртутного столба. Согласно изобретению мерный груз выполнен в вида цилиндра с разновеликими по диаметру буртиками на концах и соединен с держателем посредством поперечного кольца, выполненного с возможностью установки при измерениях с зазором относительно цилиндра. Принципиальная сущность изобретения состоит в том, что датчик преобразования перемещения груза в электрический сигнал, вследствие деформации роговицы глаза под действием мерного груза, представляет в физическом смысле, плоский конденсатор, образованный роговицей глаза (первая обкладка конденсатора) и рабочей (контактной) поверхностью груза (вторая обкладка конденсатора), диэлектрической прокладкой которого является изолирующее покрытие из диэлектрического материала, установленное на рабочую поверхность мерного груза. Указанные признаки необходимы и достаточны для осуществления изобретения и получения положительного технического результата упрощение конструкции и эксплуатации устройства. Остальные признаки - частные, так как они характеризуют выполнение отдельных -элементов устройства. Причинно-следственная связь существенных признаков и технического результата состоит в том, что датчик выполнен всего из единого простейшего элемента - покрытия груза, который позволил достигнуть те хнического результата. На фиг.1 показана схема устройства для измерения внутриглазного давления; на фиг.2 расположение мерного груза с датчиком на роговице глаза; на фиг.3 - то же, сечение а - а аппарата на фиг.2 (показано расположение кольца держателя относительно цилиндра мерного груза). Устройство состоит из мерного груза 1, датчика 2, преобразования перемещения груза в электрический сигнал, электрической цепи 3 и регистрирующей аппаратуры 4. Мерный груз выполнен по меньшей мере двух (масса 10 и 15 грамм) металлических цилиндров 5 с верхним и нижним разновеликими по диаметру (верхний больший) буртиками 6, нижняя плоская поверхность 7 которого является рабочей. На цилиндре установлено с возможностью опоры на верхний буртик и образования зазора относительно цилиндра кольцо 8, соединенное с держателем 9. Верхний буртик соединен с проводником 10, электрической цепи 3, который частично проходит внутри держателя, с регистрирующей аппаратурой 4, с вмонтированным блоком питания. Датчик 2 выполнен в виде электроизоляционного покрытия, например из капролона или электроизоляционного лака, рабочей поверхности мерного груза. Второй провод цепи 3 регистрирующей аппаратуры выполнен в виде электрода 11. В комплект устройства входят также векорасширительные кольца 12 известного типа. Устройство работает следующим образом. После подготовки больного и стерилизации векорасширительных колец 12 и мерного груза 4 с датчиком 2, врач в положении больного сидя с откинутой назад головой устанавливает на роговицу 13 глаза 14 векорасширительное кольцо 12, затем (включив регистрирующую аппаратуру 4), держателем 9 устанавливает мерный груз роговицу глаза так, чтобы он не касался стенок векорасширительного кольца и отпускает держатель для того, чтобы его кольцо 8 не касалось цилиндра 5 груза во избежания влияния массы держателя на мерный груз. В результате деформации роговицы глаза от воздействия массы груза, увеличивается площадь контакта первой обкладки (роговицы) конденсатора (роговица - изоляционное покрытие рабочая поверхность мерного груза) и изменяется его емкость, которая является функцией внутриглазного давления. Большему внутриглазному давлению больного соответствует меньшая площадь контакта изоляционного покрытия с роговицей глаза. Меньшему внутриглазному давлению соответствует большая площадь контакта, так как от той же массы груза деформация роговицы глаза увеличится. Изменение площади контакта датчика с роговицей глаза, т.е. перемещения мерного груза преобразуется в сигнал электрической цепи регистрирующей аппаратуры, который отобразится на шкале проградуированной в миллиметрах ртутного столба и покажет истинное внутриглазное давление. Прибор очень прост и с учетом использования штатной медицинской регистрирующей аппаратуры - электронного измерителя емкости, может быть изготовлен и собран в любом глазном кабинете, а с учетом простоты использования без настройки и сложных установочных регулировок может быть применен специалистом без специальной подготовки.
