Формувач імпульсів

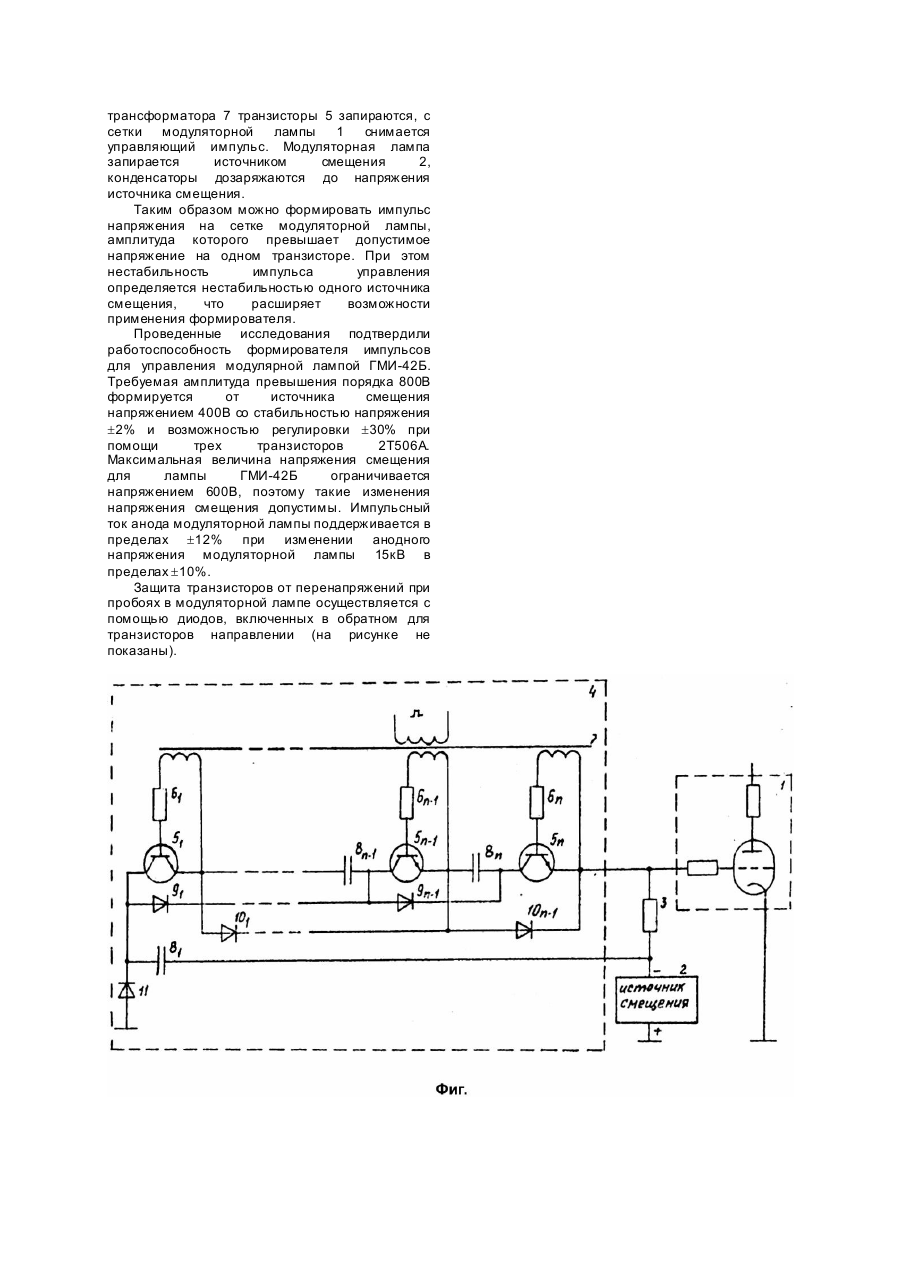

Изобретение относится к импульсной технике и может быть использовано в качестве устройства для управления модуляторной лампой импульсного модулятора в передающих устройствах с СВЧ генераторами типа М. В качестве прототипа выбран формирователь импульсов, содержащий транзисторов, конденсаторов, зарядных диодов, дополнительных зарядных диодов, диод, резисторов, источник питания и источник управляющего сигнала, при этом коллектор каждого транзистора соединен с первой обкладкой соответствующего конденсатора, база каждого транзистора соединена с первым выводом соответствующего резистора, коллектор каждого транзистора, где соединен с анодом соответствующего зарядного диода, катод каждого из которых подключен к коллектору транзистора, эмиттер транзистора подключен ко второй обкладке конденсатора и аноду дополнительного зарядного диода, катод которого соединен с эмиттером транзистора. Этот формирователь в качестве устройства управления модуляторной лампой не может быть использован из-за отсутствия в частности, источника смещения, поскольку не обеспечивает достаточной стабильности импульса управления, что ограничивает возможности управления модуляторной лампой [2]. В основу изобретения поставлена задача создать формирователь импульсов, в котором источник смещения сетки модуляторной лампы используется также в. качестве источника питания для источника импульсов превышения этой же модуляторной лампы, чем достигается расширение области применения. Для этого в формирователь импульсов, содержащий конденсаторов, транзисторов, зарядных диодов, дополнительных зарядных диодов, диод, резисторов, источник питания нагрузки и источник управляющего сигнала, при этом коллектор каждого транзистора соединен с первой обкладкой соответствующего конденсатора, база каждого транзистора соединена с первым выводом соответствующего резистора, коллектор каждого транзистора, где соединен с анодом соответствующего зарядного диода, катод каждого из которых подключен к коллектору транзистора, эмиттер подключен ко второй обкладке конденсатора и аноду дополнительного зарядного диода, катод которого транзистора соединен с эмиттером транзистора, согласно изобретению, введены импульсный трансформатор и резистор смещения, причем в качестве источника питания нагрузки использован источник смещения, нагрузкой является промежуток сетка-катод модуляторной лампы, положительный полюс источника смещения соединен с катодом модуляторной лампы и анодом диода, катод которого подключен к первой обкладке первого конденсатора, вторая обкладка которого соединена с отрицательным полюсам источника смещения и первым выводом резистора смещения, ко второму выводу которого подключены сетка модуляторной лампы и эмиттер транзистора, источник управляющего сигнала подключен к первичной обмотке импульсного трансформатора, вторичных обмоток которого включены соответственно между вторым выводом резистора и эмиттером каждого из транзисторов. Таким образом, заявляемый формирователь импульсов обеспечивает запирание модуляторной лампы в паузе между импульсами, а при подаче импульсов запуска - ее отпирание, при этом используется один источник питания, чем и достигается расширение области применения. Сущность изобретения поясняется схемой, приведенной на чертеже (фиг.). Формирователь импульсов содержит модуляторную лампу 1, между сеткой и катодом которой включены последовательно соединенные источник смещения 2 и резистор смещения 3. К сетке модуляторной лампы 1 подключен своим выходом подмодулятор 4, содержащий транзисторов 5, базы которых через ограничивающие резисторы 6 и вторичные обмотки импульсного трансформатора 7 соединены со своими эмиттерами, коллекторы транзисторов 5 соединены с первой обкладкой конденсаторов 8, вторые обкладки которых подключены к эмиттеру предыдущего транзистора. Коллекторы транзисторов 5 соединены через зарядные диоды 9, а эмиттеры через дополнительные зарядные диоды 10. Коллектор первого транзистора 5 соединен с катодом диода 11, анод которого подключен к положительному полюсу источника смещения. Эмиттер последнего транзистора является выходом. подмодулятора 4 и подключен к сетке модуляторной лампы 1. Вторая обкладка первого из конденсаторов 8 подключена к точке соединения источника смещения 2 и резистора. смещения. Формирователь импульсов работает следующим образом. В исходном состоянии при отсутствии импульса запуска, модуляторная лампы 1 заперта напряжением источника смещения 2, подаваемого на сетку модуляторной лампы через резистор смещения 3, Транзисторы 5 подмодулятора 4 также заперты, а конденсаторы 8 заряжены до напряжения источника смещения 2. Заряд конденсаторов 8 происходит по цепи: диод 11, зарядные диоды 9, дополнительные зарядные диоды 10, резистор смещения 3. При подаче импульса запуска на первичную обмотку импульсного трансформатора 7 на его вторичных обмотках наводится импульс напряжения, включающий через резисторы 6 транзисторы 5. При этом все конденсаторы 8 включаются в последовательную цепь. Происходит их частичный разряд по цепи: включенные транзисторы 5, промежуток сеткакатод модуляторной лампы 1, источник смещения 2. К промежутку сетка-катод модуляторной лампы 1 прикладывается напряжение, равное алгебраической сумме напряжении источника смещения 2 и напряжений на конденсаторах 8, т.е. равное где источника смещения. По окончании -величина напряжения импульса запуска с трансформатора 7 транзисторы 5 запираются, с сетки модуляторной лампы 1 снимается управляющий импульс. Модуляторная лампа запирается источником смещения 2, конденсаторы дозаряжаются до напряжения источника смещения. Таким образом можно формировать импульс напряжения на сетке модуляторной лампы, амплитуда которого превышает допустимое напряжение на одном транзисторе. При этом нестабильность импульса управления определяется нестабильностью одного источника смещения, что расширяет возможности применения формирователя. Проведенные исследования подтвердили работоспособность формирователя импульсов для управления модулярной лампой ГМИ-42Б. Требуемая амплитуда превышения порядка 800В формируется от источника смещения напряжением 400В со стабильностью напряжения ±2% и возможностью регулировки ±30% при помощи трех транзисторов 2Т506А. Максимальная величина напряжения смещения для лампы ГМИ-42Б ограничивается напряжением 600В, поэтому такие изменения напряжения смещения допустимы. Импульсный ток анода модуляторной лампы поддерживается в пределах ±12% при изменении анодного напряжения модуляторной лампы 15кВ в пределах ±10%. Защита транзисторов от перенапряжений при пробоях в модуляторной лампе осуществляется с помощью диодов, включенных в обратном для транзисторов направлении (на рисунке не показаны).
