Пристрій захисту кінескопу

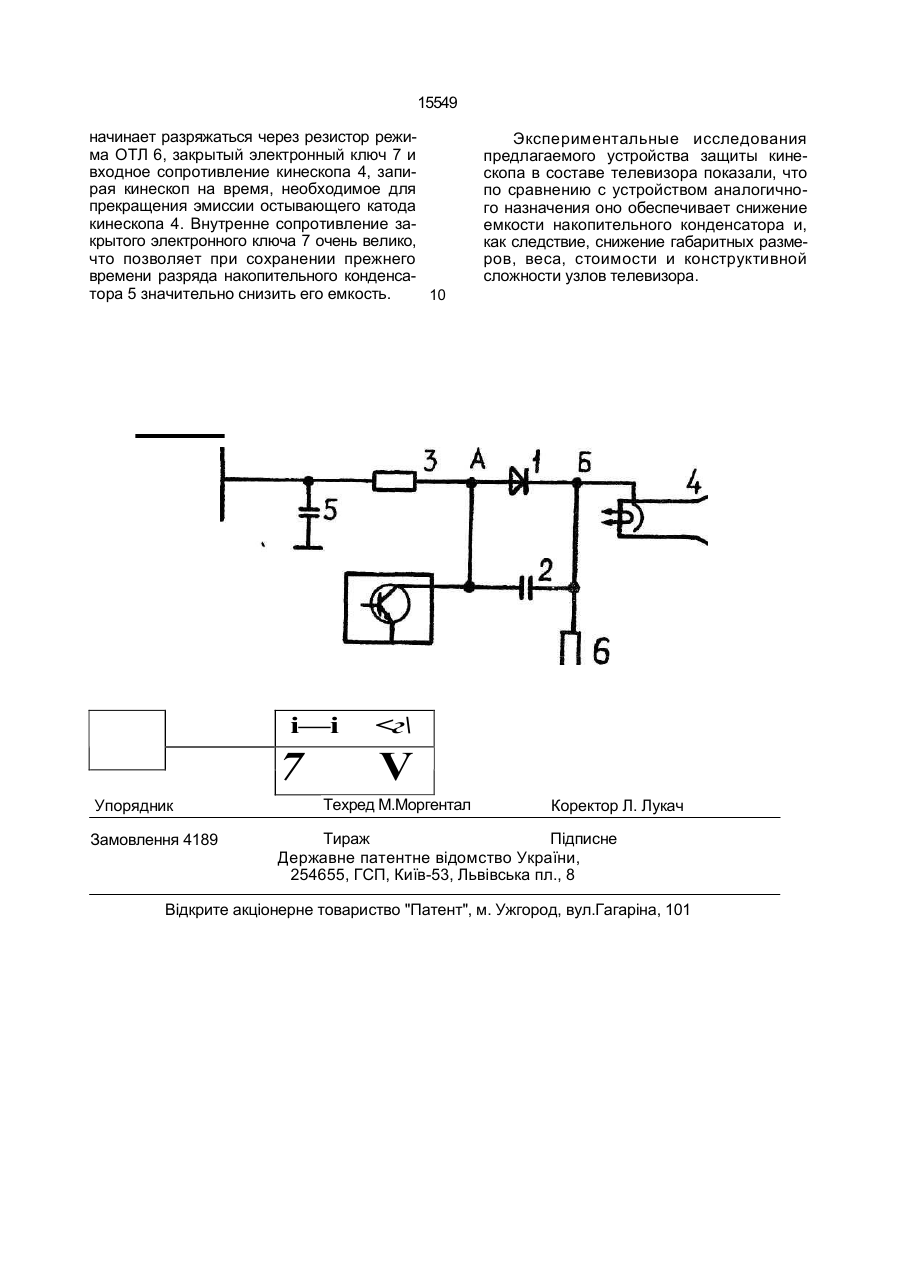

Устройство защиты кинескопа, содер жащее диод, параллельно которому подклю чен шунтирующий конденсатор, резистор ограничения тока луча кинескопа, первый вывод которого соединен с катодами диода и кинескопа, резистор нагрузки, первый вы вод которого подключен к аноду диода и к первому выводу видеоусилителя, второй вы вод - к положительному выходу источника напряжения питания и к первому выводу накопительного конденсатора, второй вывод которого подключен к общей шине, исто чник напряжения смещения, положительный выход которого соединен с входом видеусилителя, а отрицательный выход - с отрицательным выходом источника напряжения питания, о т л и ч а ю щ е е с я тем, что введен электронный ключ, содержащий токоограничительный резистор и п-р-п транзистор, коллектор которого является первым выходом ключа и подключен ко второму выводу резистора ограничения тока луча кинескопа, база n-p-п транзистора соединена с первым выводом токоограничительного резистора, второй вывод которого является входом электронного ключа и подключен к положительному выводу источника напряжения смещения, а эмиттер п-р-п транзистора является вторым выводом электронного ключа и подключен к отрицательному выходу источника напряжения смещения. С > сл ел Изобретение относится к телевизионной технике и может быть использовано для защиты экранов электронно-лучевых трубок от прожога. Наиболее близким к предлагаемому является устройство защиты кинескопа, содержащее диод, параллельно которому подключен шунтирующий конденсатор, резистор ограничения тока луча кинескопа, первый вывод которого соединен с катодами диода и кинескопа, резистор нагрузки, первый вывод которого подключен к аноду диода и к первому выводу видеоусилителя, второй вывод - к положительному выходу источника напряжения питания и к первому выводу накопительного конденсатора, второй вывод которого подключен к общей шине, источник напряжения смещения, положительный выход которого соединен с входом видеоусилителя, а отрицательный выход - с отрицательным выходом источника напряжения питания. Устройство обеспечивает защиту кинескопа после выключения телевизора и ограничение катодного тока луча кинескопа при возрастании выше определенного, допустимого по техническим условиям для данного кинескопа уровня. о 15549 Однако при выключении телевизора накопительный конденсатор, заряженный до напряжения питания, разряжается не только через внутреннее сопротивление кинескопа, обеспечивая запирание кинескопа на время, необходимое для прекращения эмиссии остывающего катода, но через значительно меньшее сопротивление резистора режима ограничения тока луча кинескопа (ОТЛ), что приводит к необходимости использовать электролитические конденсаторы большой емкости, имеющие большие габариты, вес, стоимость и требующие специальных устройств для крепления и подсоединения. Цель изобретения - снижение емкости накопительного конденсатора за счет отключения резистора режима ОТЛ при выключении телевизора. Указанная цель достигается тем, что устройство защиты кинескопа, содержащее диод, параллельно которому подключен шунтирующий конденсатор, резистор ограничения тока луча кинескопа, первый вывод которого соединен с катодами диода и кинескопа, резистор нагрузки, первый вывод которого подключен к аноду диода и к первому выводу видеоусилителя, второй вывод - к положительному выходу источника напряжения питания и к первому выводу накопительного конденсатора, второй вывод которого подключен к общей шине, источник напряжения смещения, положительный выход которого соединен с входом видеоусилителя, а отрицательный выход- с отрицательным выходом источника напряжения питания, в отличие от известного снабжено электронным ключом, содержащим токоограничительный резистор и п-р-п-транзистор, коллектор которого является первым выходом ключа и подключен ко второму выводу резистора ограничения тока луча кинескопа, база п-р-п транзистора соединен с первым выводом токоограничительного резистора, второй вывод которого является входом электронного ключа и подключен к положительному выводу источника напряжения смещения, а эмиттер п-р-п-транзистора является вторым выводом электронного ключа и подключен к отрицательному выходу источника напряжения смещения, что позволяет снизить емкость накопительного конденсатора. Предлагаемое устройство отличается наличием нового блока: электронного ключа и его связями с остальными элементами схемы. Электронные ключи широко используются для защиты различных устройств. Однако введение электронного ключа в связи с остальными элементами схемы и прежде всего включение его в цепь разряда поддерживающего кинескоп в закрытом состоянии накопительного конденсатора позволяет 5 получить новое свойство, а именно: снизить емкость накопительного конденсатора, а следовательно, габариты, вес, стоимость и конструктивную сложность устройства. На чертеже изображена схема предла10 гаемого устройства. Устройство защиты кинескопа содержит цепочку, состоящую из диода 1, зашунтированного конденсатором 2, включенного между резистором 3 нагрузки видеоусили15 теля и катодом кинескопа 4, накопительный конденсатор 5, включенный между плюсовым выводом и общей шиной источника питания, резистор режима ОТЛ 6, включенный между катодом кинескопа 4 и электронным 20 ключом 7, выполненным на п-р-п-транзисторе, база которого через резистивный делитель подключена к плюсовому выводу источника базового смещения видеоусилителя, коллектор - к резистору режима ОТЛ 6, 25 а эмиттер - к общей шине питания. Устройство работает следующим образом. При включении телевизора накопительный конденсатор 5 заряжается положитель30 ным напряжением источника питания и сохраняет напряжение во время работы устройства. Одновременно напряжением базового смещения видеоусилителя открывается транзистор электронного клю35 ча 7 и переходит в насыщенное состояние, замыкая тем самым, резистор режима ОТЛ на общую шину питания. До тех пор пока средний ток луча кинескопа не превышает определенного, допустимого по техниче40 ским условиям на данный кинескоп 4 уровня, диод 1 открыт и потенциалы в точках А и В практически одинаковы. При возрастании тока луча выше допустимой величины положительный потенциал в точке В превысит 45 потенциал в точке А за счет увеличения падения напряжения на резисторе режима ОТЛ 6, и диод 1 будет закрыт. После этого в цепи тока луча будет действовать отрицательная обратная связь по току. При даль50 нейшем увеличении тока луча будет прямо пропорционально увеличиваться падение напряжения положительной полярности на резисторе режима ОТЛ 6 - величина тока луча кинескопа 4 не будет возрастать. Паде55 ние напряжения на коллекторно-эмиттерном переходе насыщенного транзистора электронного ключа 7 близко к нулю и на работу схемы ОТЛ не влияет. При выключении телевизора электронный ключ закрывается, накопительный конденсатор 5 15549 начинает разряжаться через резистор режима ОТЛ 6, закрытый электронный ключ 7 и входное сопротивление кинескопа 4, запирая кинескоп на время, необходимое для прекращения эмиссии остывающего катода кинескопа 4. Внутренне сопротивление закрытого электронного ключа 7 очень велико, что позволяет при сохранении прежнего времени разряда накопительного конденсатора 5 значительно снизить его емкость. 10 і—і 7 Упорядник Замовлення 4189 Экспериментальные исследования предлагаемого устройства защиты кинескопа в составе телевизора показали, что по сравнению с устройством аналогичного назначения оно обеспечивает снижение емкости накопительного конденсатора и, как следствие, снижение габаритных размеров, веса, стоимости и конструктивной сложности узлов телевизора.
