Формувач імпульсів

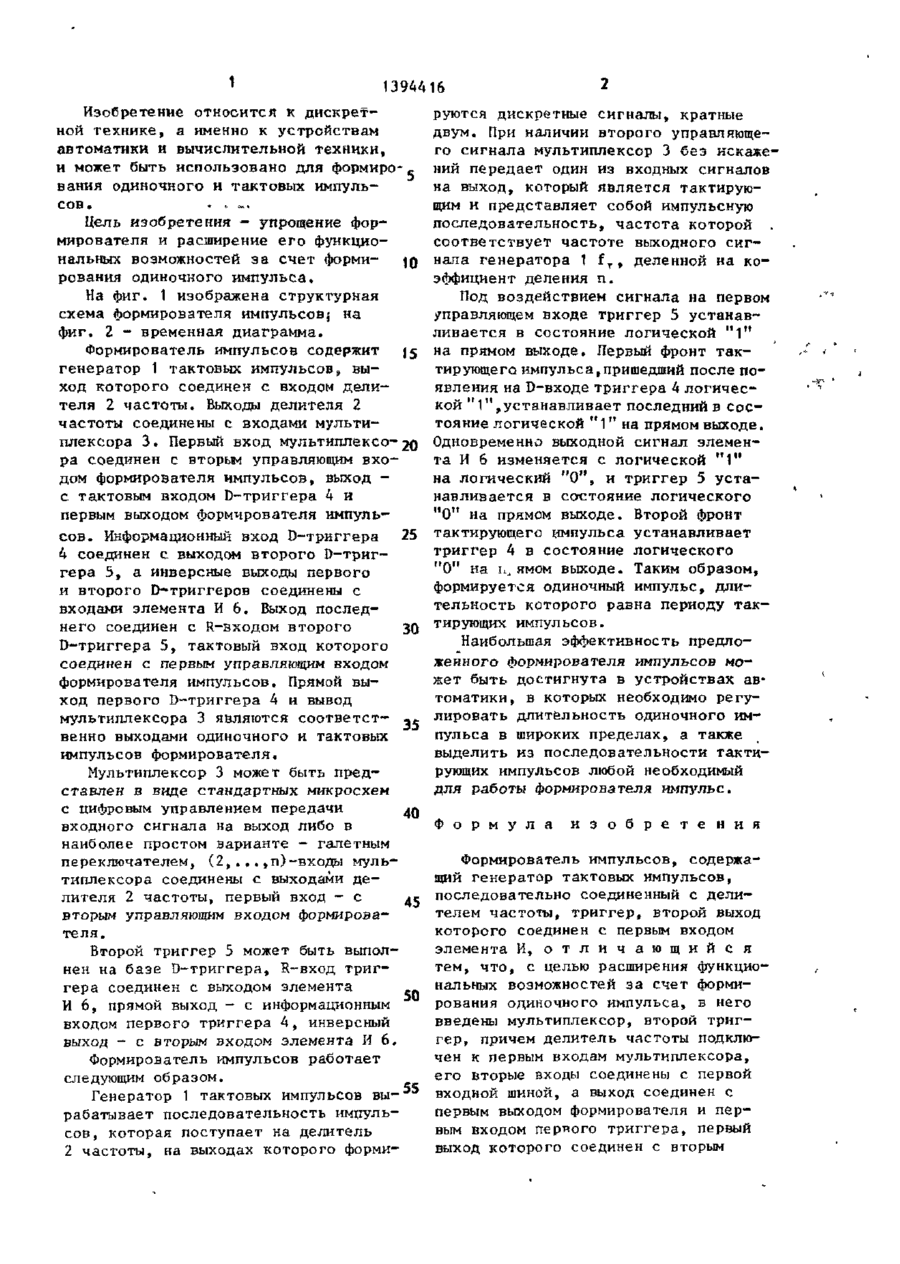

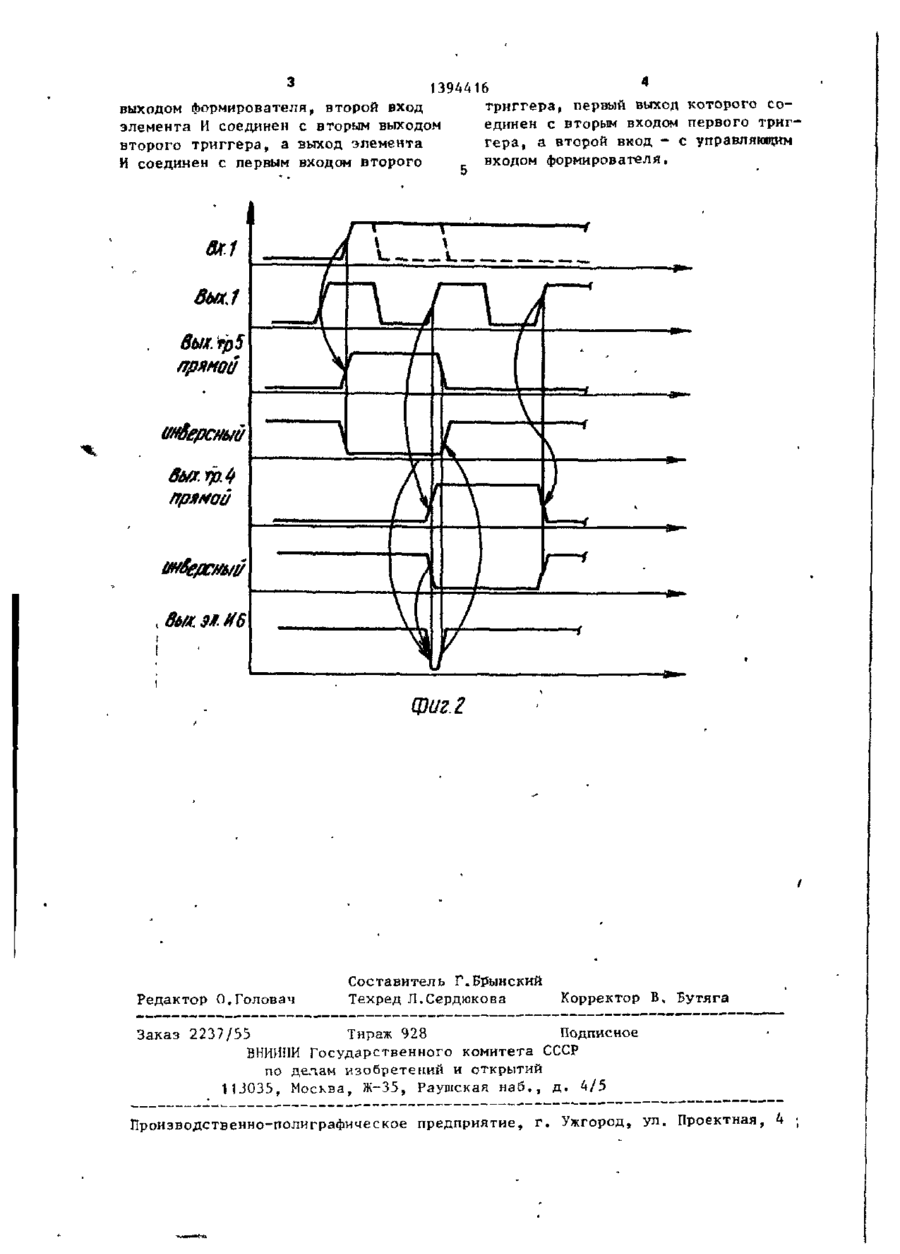

Изобретение относится к области дискретной техники, в частности к устройствам автоматики и вычислительной техники, и может быть использовано для формирования одиночного и тактовых импульсов. Изобретение позволяет упростить формирователь и расширить его функциональные возможное ти. Для этого в формирователь дополнительно введены мультиплексор 3 и второй D-триггер 5. На чертеже также показаны генератор 1 тактовых импульсов, делитель 2 частоты, первый D-триггер 4 н элемент И 6. Мультиплексор может быть выполнен в виде стандартной микросхемы с цифровым управлением передачи входного сигнала либо в виде галетного переключателя. Наибольшая эффективность предложенного формирователя импульсов может быть достигнута в устройствах автоматики, в которых необходимо регулировать длительность одиночного импульса в широких пределах или выделить из последовательности тактирующих импульсов любой, необходимый для работы формирователя импульс. 2 ип. Sb/Jt.Z 8x1 фиг.1 пс-:< (Л с 35 1 1394416 Изобретение относится к дискретной технике, а именно к устройствам автоматики и вычислительной техники, и может быть использовано для формиро-с вания одиночного и тактовьіх импульсов. ' - *,. Цель изобретения — упрощение формирователя и расширение его функциональных возможностей за счет форми- JQ рования одиночного импульса. На фиг. 1 изображена структурная схема формирователя импульсов; на фиг. 2 - временная диаграмма. Формирователь импульсов содержит J5 генератор 1 тактовых импульсов, выход которого соединен с входом делителя 2 частоты. Выходы делителя 2 частоты соединены с входами мультиплексора 3. Первый вход мультиштексо- 20 ра соединен с вторым управляющим входом формирователя импульсов, выход с тактовым входом D-триггера 4 и первым выходом формирователя импульсов. Информационный вход D-триггера 25 4 соединен с выходом второго D-триггера 5, а инверсные выходы первого и второго D-триггеров соединены с входами элемента И 6. Выход последнего соединен с R-входом второго 30 D-триггера 5, тактовый вход которого соединен с первым управляющим входом формирователя импульсов. Прямой выход первого D-триггера 4 и вывод мультиплексора 3 являются соответст- , венно выходами одиночного и тактовых импульсов формирователя. Мультиплексор 3 может быть представлен в виде стандартных микросхем С ЦИфроВЫМ управлением передачи дд входного сигнала на выход либо в наиболее простом варианте - галетным переключателем, (2,...,п)-входы мультиплексора соединены с выходами делителя 2 частоты, первый вход - с ^ вторым управляющим входом формирователя. Второй триггер 5 может быть выполнен на базе D-триггера, R-вход триггера соединен с выходом элемента И 6, прямой выход - с информационным 50 входом первого триггера 4, инверсный выход - с вторым входом элемента И 6. Формирователь импульсов работает следующим образом. Генератор 1 тактовых импульсов вы- 55 рабатывает последовательность импульсов, которая поступает на делитель 2 частоты, на выходах которого форми руются дискретные сигналы, кратные двум. При наличии второго управляющего сигнала мультиплексор 3 без искажений передает один из входных сигналов на выход, который является тактирующим и представляет собой импульсную последовательность, частота которой соответствует частоте выходного сигнала генератора 1 f т , деленной на коэффициент деления п. Под воздействием сигнала на первом управляющем входе триггер 5 устанавливается в состояние логической " і " на прямом выходе. Первый фронт тактирующего импульса,пришедший после появления на D-входе триггера 4 логичес1 кой "Г ,устанавливает последний в состояние логической " 1" на прямом выходе. Одновременно выходной сигнал элемента И 6 изменяется с логической " 1 " на логический " 0 " , и триггер 5 устанавливается в состояние логического " 0 " на прямом выходе. Второй фронт тактирующего импульса устанавливает триггер 4 в состояние логического " 0 " на 1^ ямом выходе. Таким образом, формируется одиночный импульс, длительность которого равна периоду тактирующих импульсов. Наибольшая эффективность предложенного формирователя импульсов может быть достигнута в устройствах автоматики, в которых необходимо регулировать длительность одиночного импульса в широких пределах, а также выделить из последовательности тактирующих импульсов любой необходимый для работы формирователя импульс. Ф о р м у л а и з о б р е т е н и я Формирователь импульсов, содержащий генератор тактовых импульсов, последовательно соединенный с делителем частоты, триггер, второй выход которого соединен с первым входом элемента И, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей за счет формирования одиночного импульса, в него введены мультиплексор, второй триггер, причем делитель частоты подключен к первым входам мультиплексора, его вторые входы соединены с первой входной шиной, а выход соединен с первым выходом формирователя и первым входом первого триггера, первый выход которого соединен с вторым 3 1394416 * выходом формирователя, второй вход триггера, первый выход которого соэлемента И соединен с вторым выходом единен с вторым входом первого тригвторого триггера, а выход элемента гера, а второй вкод - с управляющим И соединен с первым входом второго входом формирователя. вх.1 вых. тр5 прямой прямой фиг. 2 Редактор О.Головач Составитель Г.Бр'ынский Техред Л.Сердкжова Корректор В. Бутяга Заказ 2237/55 Тираж 928 Подписное ВНИИИИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, V*'
