Кріплення тяг зворотних циліндрів гідропреса до рухомої поперечки
Номер патенту: 18519
Опубліковано: 15.11.2006
Формула / Реферат
Кріплення тяг зворотних циліндрів гідропреса до рухомої поперечки, що містить зворотний циліндр з плунжером та вузлом ущільнення, ригель, тяги, верхню нерухому та рухому поперечки, яке відрізняється тим, що рухому поперечку з тягою сполучено за допомогою шарнірного з'єднання у вигляді осі, яку вмонтовано у отвір у тязі по посадці з натягом і яка проходить через два підшипники, а останні прикріплені до рухомої поперечки болтами.
Текст

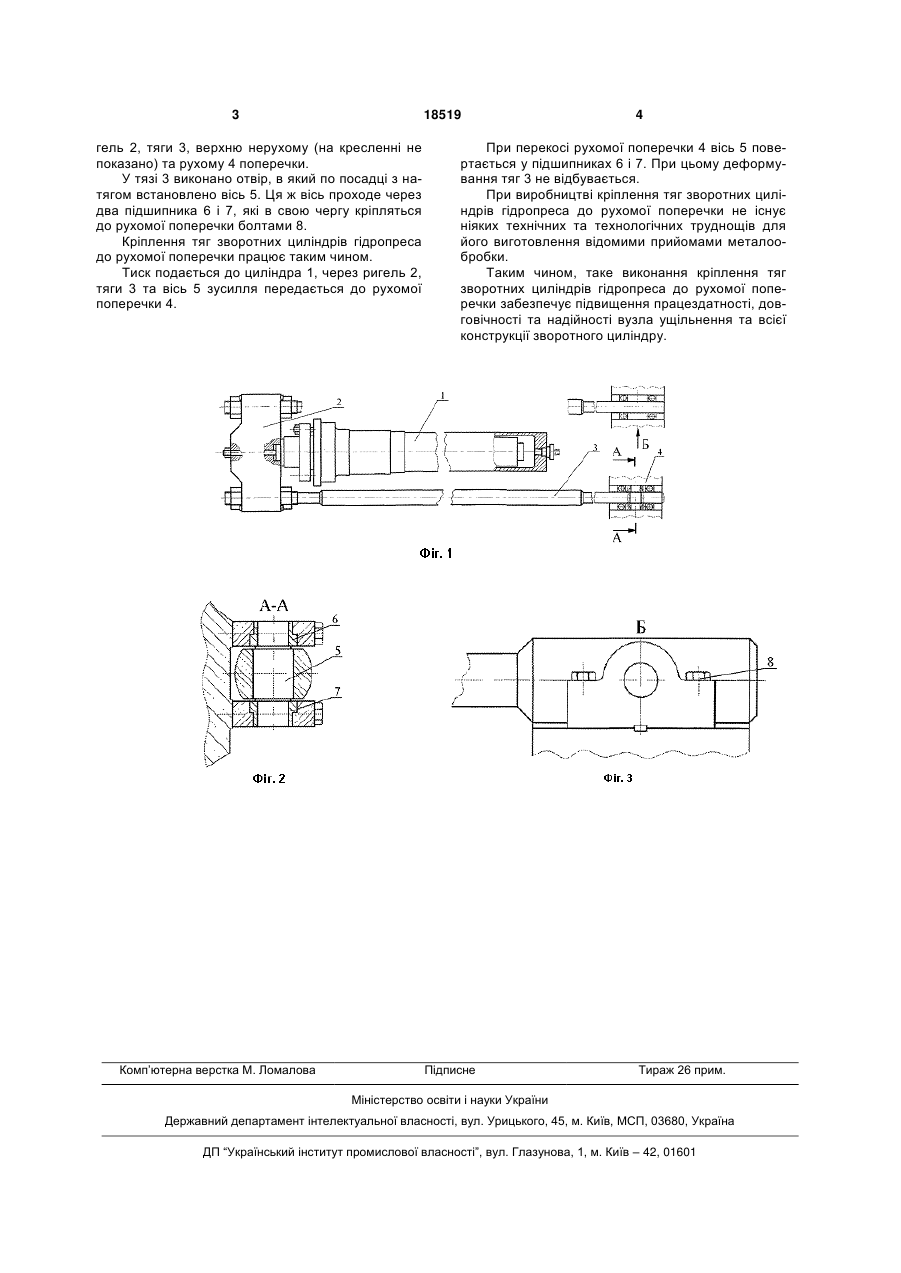

Кріплення тяг зворотних циліндрів гідропреса до рухомої поперечки, що містить зворотний ци 3 18519 гель 2, тяги 3, верхню нерухому (на кресленні не показано) та рухому 4 поперечки. У тязі 3 виконано отвір, в який по посадці з натягом встановлено вісь 5. Ця ж вісь проходе через два підшипника 6 і 7, які в свою чергу кріпляться до рухомої поперечки болтами 8. Кріплення тяг зворотних циліндрів гідропреса до рухомої поперечки працює таким чином. Тиск подається до циліндра 1, через ригель 2, тяги 3 та вісь 5 зусилля передається до рухомої поперечки 4. Комп’ютерна верстка М. Ломалова 4 При перекосі рухомої поперечки 4 вісь 5 повертається у підшипниках 6 і 7. При цьому деформування тяг 3 не відбувається. При виробництві кріплення тяг зворотних циліндрів гідропреса до рухомої поперечки не існує ніяких технічних та технологічних труднощів для його виготовлення відомими прийомами металообробки. Таким чином, таке виконання кріплення тяг зворотних циліндрів гідропреса до рухомої поперечки забезпечує підвищення працездатності, довговічності та надійності вузла ущільнення та всієї конструкції зворотного циліндру. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFastening of control rods of reverse cylinders of hydraulic press to mobile cross-beam
Автори англійськоюShynkarenko Oleh Mykhailovych, Korchak Olena Serhiivna
Назва патенту російськоюКрепление тяг обратных цилиндров гидропресса к подвижной перекладине
Автори російськоюШинкаренко Олег Михайлович, Корчак Елена Сергеевна
МПК / Мітки
МПК: B21J 9/00
Мітки: рухомої, тяг, кріплення, циліндрів, зворотних, поперечки, гідропреса
Код посилання
