Завантажувальний патрубок гвинтового конвеєра

Номер патенту: 18666

Опубліковано: 15.11.2006

Автори: Гевко Роман Богданович, Розум Руслан Іванович

Завантажити PDF файл.

Формула / Реферат

Завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, а також механізм зв’язку вала гвинтової спіралі з активаторами, які розташовані над зовнішньою поверхнею обмежувача, який відрізняється тим, що механізм зв’язку виконаний у вигляді диска, який встановлений на валу гвинтової спіралі, до якого жорстко закріплена плоска криволінійна пружина, що періодично взаємодіє з активаторами і підтиснута демпфірувальними обмежувачами, які розташовані на поверхні диска.

Текст

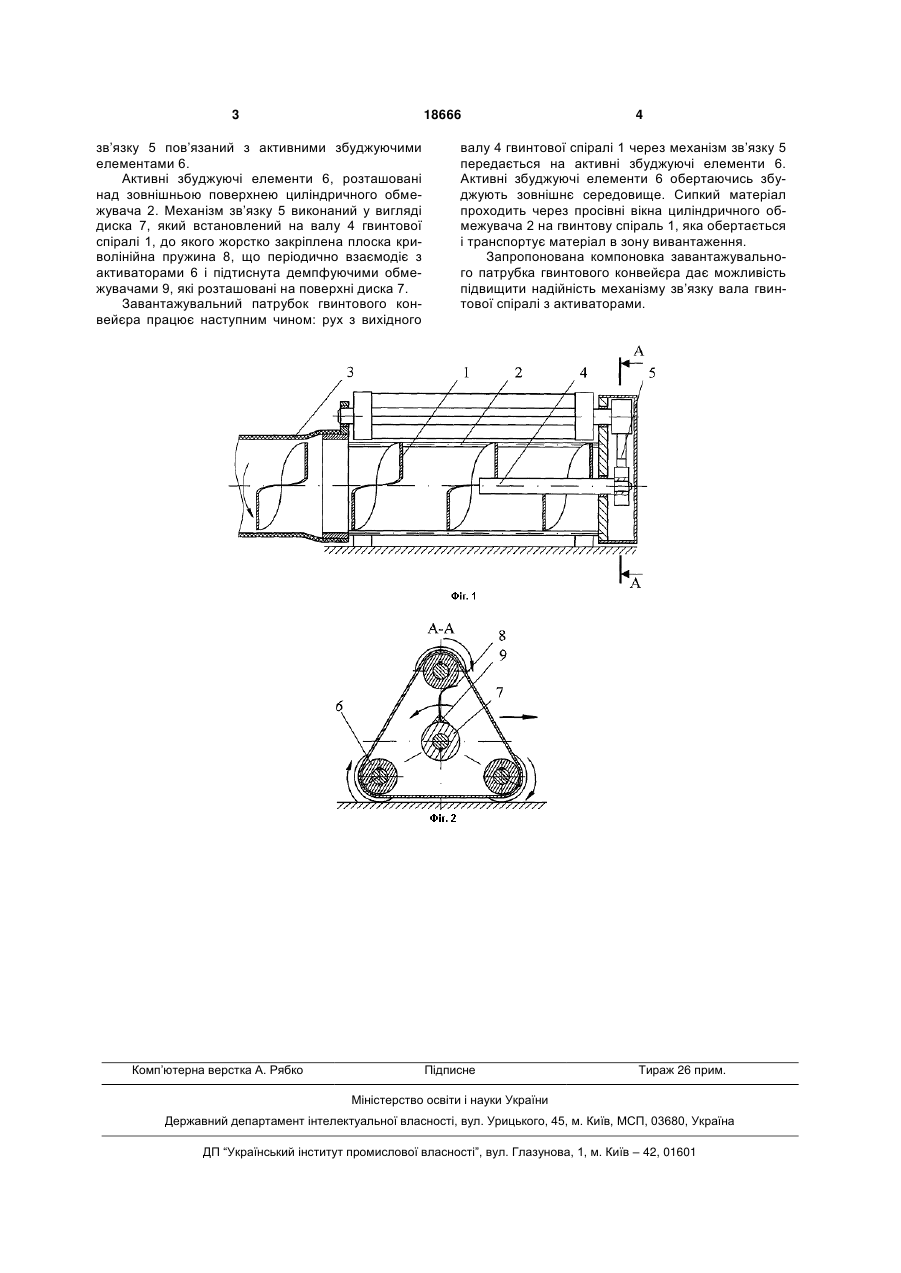

Завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, 3 18666 зв’язку 5 пов’язаний з активними збуджуючими елементами 6. Активні збуджуючі елементи 6, розташовані над зовнішньою поверхнею циліндричного обмежувача 2. Механізм зв’язку 5 виконаний у вигляді диска 7, який встановлений на валу 4 гвинтової спіралі 1, до якого жорстко закріплена плоска криволінійна пружина 8, що періодично взаємодіє з активаторами 6 і підтиснута демпфуючими обмежувачами 9, які розташовані на поверхні диска 7. Завантажувальний патрубок гвинтового конвейєра працює наступним чином: рух з вихідного Комп’ютерна верстка А. Рябко 4 валу 4 гвинтової спіралі 1 через механізм зв’язку 5 передається на активні збуджуючі елементи 6. Активні збуджуючі елементи 6 обертаючись збуджують зовнішнє середовище. Сипкий матеріал проходить через просівні вікна циліндричного обмежувача 2 на гвинтову спіраль 1, яка обертається і транспортує матеріал в зону вивантаження. Запропонована компоновка завантажувального патрубка гвинтового конвейєра дає можливість підвищити надійність механізму зв’язку вала гвинтової спіралі з активаторами. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Loading branch pipe of helical conveyer

Автори англійською

Hevko Roman Bohdanovych, Rozum Ruslan Ivanovych

Назва патенту російською

Загрузочный патрубок винтового конвейера

Автори російською

Гевко Роман Богданович, Розум Руслан Иванович

МПК / Мітки

МПК: B65G 33/24, B65G 33/16
