Пристрій для розкладки нитки

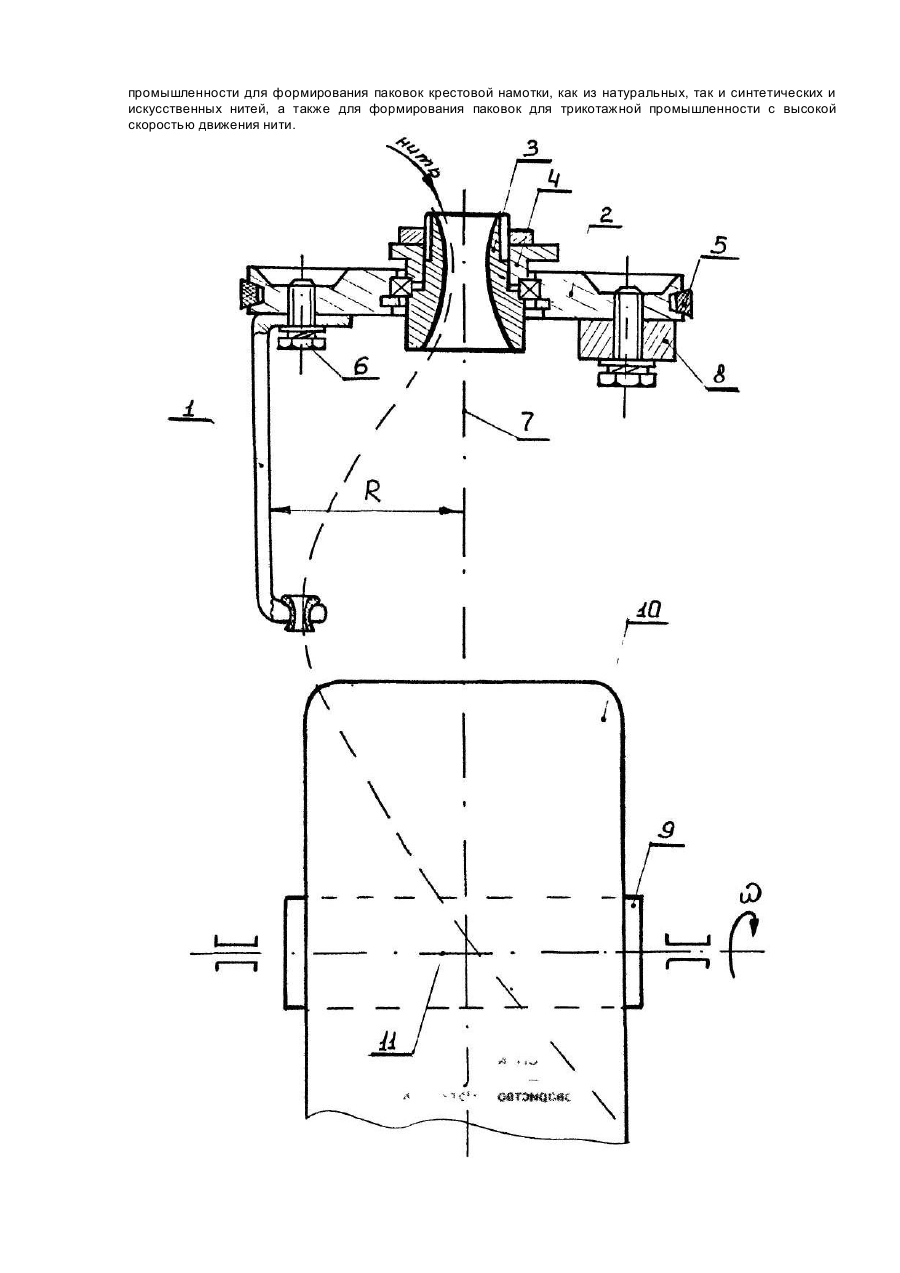

Предлагаемое устройство относится к текстильной промышленности и может быть использовано для формирования паковок крестовой намотки с высокой скоростью движения нити (свыше 25 м/с). Известно устройство для раскладки ни-теводного материала имеющее корректирующую направляющую, выполненную в виде неподвижного кулачка с внутренним профилем и средство для перемещения нитеводителя, которое представляет собой установленную с возможностью вращения плоскую рамку, на которой смонтирован нитеводитель, кулечек при этом установлен на оси вращения рамки [1]. Однако, известному устройству присущи недостатки, заключающиеся в том, что нить при наматывании находится в постоянном контакте с внутренним профилем корректирующей направляющей, изменяющей направление ее раскладки на поверхности паковки, и испытывает трение и удары о корректор, что ограничивает скорость перематывания. Кроме того, заправки нити в нитеводитель довольно сложна. Наиболее близким по предлагаемому по своей технической сущности, принятое за прототип, является устройство для раскладки нити, содержащее нитеводитель, средство для его перемещения по замкнутой криволинейной траектории, связанное с электродвигателем, и корректирующую направляющую для нити, в котором средство для перемещения нитеводителя снабжено усеченным конусом, закрепленным меньшим основанием на валу электродвигателя, и двумя тарельчатыми дисками, установленными соосно с конусом и обращенными меньшими основаниями один к другому, причем, каждый диск имеет центральное отверстие и сообщающийся с ним спиральный паз, один из дисков закреплен на большем основании конуса и имеет глазок на конце спирального паза, а другой диск дополнительно имеет радиальный паз, проходящий через конец спирали, при этом корректирующая направляющая для нити расположена между дисками [2]. Однако это устройство имеет следующие недостатки. Средство для перемещения нитеводителя в силу конструктивных особенностей, а именно, наличия неподвижной корректирующей направляющей заданного профиля с переменным радиусом кривизны, которая ограничивает круговое движение нити, направляя ее по замкнутой криволинейной траектории, контур которой определяется внутренним профилем корректора, создает переменные по величине скорость (VH) и ускорение Qн) движущейся нити, так как по ходу движения нити меняется радиус кривизны внутреннего профиля корректора (VH = 2πRx•n≠const, где VH - линейная скорость движения нити, з Rx - переменный радиус внутреннего профиля корректора, n - скорость вращения нитеводителя), что приводит к рывкам нити, динамическим ударам нити о корректор, создает инерционные нагрузки на нить и в совокупности нарушает плавность гармонического закона раскладки нити на поверхность паковки. Перечисленные выше недостатки являются препятствиями для применения на таких устройствах высокоскоростных режимов перематывания (более 25 м/с). В основу настоящего изобретения положена задача создания устройства для раскладки нити, в котором конструкция средства для раскладки нити обеспечила бы такую траекторию движения нити, которая позволила бы обеспечить возможность осуществления безинерционной раскладки нити на поверхность паковки по гармоническому закону. Поставленная задача решается тем, что в устройстве для раскладки нити, содержащем ните водитель и средство для его перемещения по замкнутой траектории, связанное с электродвигателем, согласно изобретению средство для перемещения нитеводителя по замкнутой круговой траектории состоит из равномерно вращающегося шкива с нитепроводящей воронкой и прикрепленного к нему нитеводителя. Согласно изобретению, средство для перемещения нитеводителя выполнено в виде шкива с возможностью вращения по замкнутой круговой траектории с прикрепленным к нему нитеводителем и осуществляет равномерное вращательное движение нити с постоянной скоростью без принудительной коррекции и ограничения траектории движения нити по замкнутой круговой траектории с постоянным радиусом вращения R = const и постоянной скоростью движения нити (Vн = 2pRn= const, так как R = const. Если VH = const, то ускорение движения нити равно нулю Qh = 0), следовательно нить движется плавно и равномерно, отсутствуют рывки, динамические удары нити, инерционные нагрузки на нить, что позволяет обеспечить возможность осуществления безинерционной раскладки нити на поверхность тела паковки по гармоническому закону. На чертеже показан общий вид устройства для раскладки нити. Устройство для раскладки нити содержит нитеводитель 1, выполненный, например, в виде кривошипа с глазком для заправки нити, и средство для перемещения нитеводителя 1 по замкнутой круговой траектории, которое состоит из шкива 2 с нитепроводящей воронкой 3, жестко закрепленной в кронштейне 4. Шкив 2, приводится во вращательное движение с помощью ременной передачи 5 от электродвигателя (на чертеже не показан). Нитеводитель 1 крепится к поверхности шкива 2 с помощью болта 6 на расстоянии R от оси вращения 7 шкива 2. На таком же расстоянии противоположно нитеводителю 1 к поверхности шкива 2 крепится уравновешивающая масса 8. Формируемая на патроне 9 паковка 10 имеет индивидуальный привод оси 11 патрона 9 (на чертеже не показан). Нить заправляют вручную или другим способом в осевое отверстие нитепроводящей воронки 3, в глазок нитеводителя 1 и далее закрепляют на патроне 9. Одновременно сообщают вращательное движение шкиву 2 и патрону 9. При этом нитеводитель 1 и заправленная в глазок нитеводителя 1 нить получают равномерное вращательное движение с постоянной скоростью и описывают в плоскости параллельной оси вращения 11 паковки 10 замкнутую круговую траекторию, а патрон 9 с наматываемой на его поверхность нитью вращается вокруг оси 11 формируя паковку 10. Такое конструктивное решение задачи обеспечивает равномерный гармонический закон раскладки нити без инерционных нагрузок на нить, что позволяет применять высокоскоростные (более 25 м/с) режимы перематывания нити. Кроме того, отсутствие динамических ударов и инерционных нагрузок на нить уменьшает натяжение перематываемой нити, и как следствие, приводит к снижению обрывности нити, что также дает возможность перематывать с высокой скоростью нити пониженного качества. Предлагаемое устройство для раскладки нити может быть применено в различных отраслях текстильной промышленности для формирования паковок крестовой намотки, как из натуральных, так и синтетических и искусственных нитей, а также для формирования паковок для трикотажной промышленности с высокой скоростью движения нити.
