Пристрій для накопичування нитки

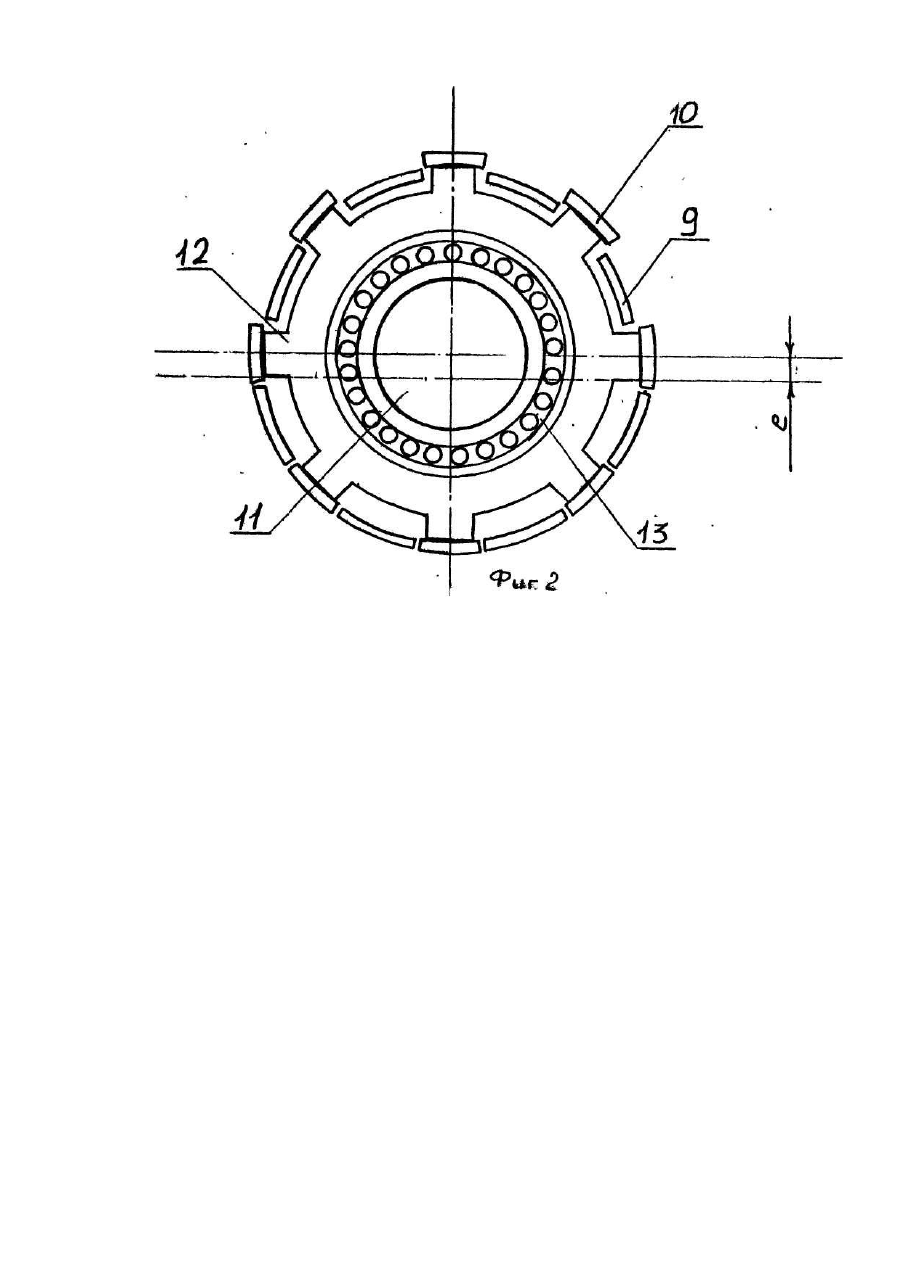

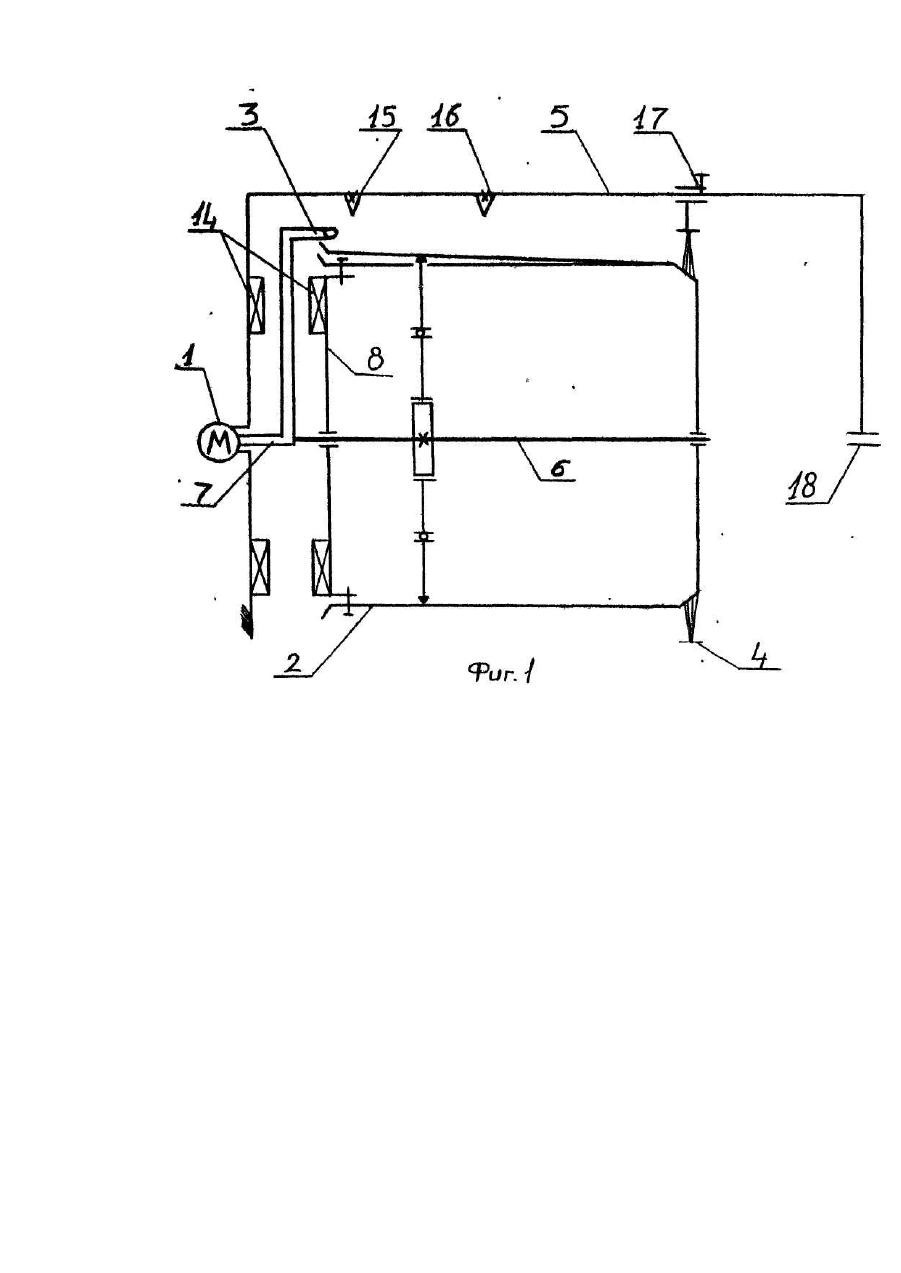

Изобретение относится к области трикотажного машиностроения, в частности к плосковязальным машинам. Известно устройство для подачи [1], содержащее электродвигатель, установленный на валу, накопительный барабан и нитераскладчик с пластинами, установленный эксцентрично к оси вращения барабана. Это устройство предназначено для подачи нити преимущественно в вязальных машинах для изготовления трикотажных изделий с различным потреблением нитей в разных системах и позволяет осуществлять раскладку нитей с помощью нитераскладчика выполнена клиновидной и жестко установлена на корпусе пружины, шарнирно связанной с нижним фланцем барабана, а верхняя часть пластины размещена в пазу крышки барабана и шарнирно связана своим концом с фланцем нитераскладчика. Наличие пружины, на которой установлены пластины и выполнение последних клиновидные приводит к непостоянству натяжения нити, так как пружина в течение работы растягивается и выходит из строя. В основу изобретения положена задача создать устройство для накапливания нитей, в котором новое выполнение пластин и конструктивное решение нитераскладчика, позволило бы обеспечить постоянство натяжения нитей перед вязальной системой, благодаря чему улучшились бы эксплуатационные показатели машины и повысилась бы ее производительность, а также упростить конструкцию и повысить ее надежность. Поставленная задача решена тем, что в устройстве для, накапливания нити, содержащем электродвигатель, установленный на валу, нитенакопительный барабан и нитераскладчик с пластинами, установленный эксцентрично к оси вращения барабана, согласно изобретению, пластины являются частью барабана, расположены вдоль его образующей и разделены пазами длиной не менее 2/3 длины барабана, а нитераскладчик снабжен подшипником, установленным на эксцентрике, и толкателем, одетым на подшипник. Целесообразно, чтобы устройство было снабжено фотодатчиками для фиксации количества нити на барабане, кинематически связанными с электродвигателем. Расположение пластин вдоль образующей барабана и разделение их пазами длиной не менее 2/3 длины барабана приводит к тому, что один конец пластин неподвижный, а другой подвижный, способный колебаться под воздействием нитераскладчика, снабженного подшипником, установленном на эксцентрике, и толкателем, одетым на подшипник, в результате чего нить накапливается равномерно на всех участках барабана, а при уменьшении ее количества или максимальном накоплении, срабатывают фотодатчики для фиксации нити на барабан, соответственно давая команду на включение устройства или его выключение, что позволяет обеспечить постоянство натяжения нитей перед вязальной системой, благодаря чему улучшаются эксплуатационные показатели машины и повышается ее производительность. Увеличение длины паза более 2/3 длины барабана нецелесообразно, так как приводит к неустойчивости работы пластин и их поломке. Уменьшение длины паза менее 2/3 длины паза приводит к нарушению демпфирующих свойств пластины, что приводит к затруднению колебания пластин в процессе работы устройства, а также к неравномерному распределению нити на барабане. В предлагаемом устройстве для накапливания нити сматывание нити с барабана и ее поступление в вязательную систему происходит с постоянным натяжением нужной величины. Преимуществом устройства является полная независимость натяжения нити, которое она имеет перед вязальной системой, от ее натяжения до нитеподавателя. Раскладка нити на барабане осуществляется за счет колебаний пластин барабана, совершаемых под действием эксцентрика, установленного на валу. Тем самым устраняются подвижные элементы устройства прототипа, применяемые для раскладки нити на барабане. На фиг.1 представлена схема нитеподающего устройства, вид спереди; на фиг.2 - то же, вид сбоку. Предлагаемое устройство содержит электродвигатель 1, накопительный барабан 2, нитеводное кольцо 3, кольцо-щиток 4, с системой регулирования, позволяющей его передвижение по кронштейну 5. Накопительный барабан 2 представляет собой стакан с профрезерованными вдоль его оси пазами имеющий с торцовой стороны конусность для лучшего схода нити. Вал 6 барабана имеет канал 7 для прохождения нити. Диск 8 служит для крепления неподвижных пластин 9, а подвижные пластины 10 барабана совершают колебательное движение под действием эксцентрика 11 и толкателя 12. Толкатель 12 одет на подшипник 13, установленный на эксцентрике 11, который с помощью шпонки фиксируется на валу 6. Чтобы устранить поворачивание барабане во время работы, на диске 8 и опорной плите крепятся постоянные магниты 14. Устройство работает следующим образом. Через полный вал электродвигатель 1 и канал 7 в трубке нитеводного кольца 3, нить подается на поверхность накопительного барабана 2. При включении электродвигателя 1 нитеводное кольцо 3 начинает вращаться, наматывая нить на барабан 2. Одновременно с ним вращается эксцентрик 11, на котором установлены толкатели 12. Последние, получая переменное движение вверх-вниз, приводят в колебательное движение пластины барабана, за счет которого витки нити смещаются вдоль оси барабана. Таким образом первый и последующие витки нити располагаются друг относительно друга на определенном расстоянии, т.е. происходит разделение витков нити. На кронштейне 5, жестко связанным с электродвигателем 1, закреплены фотодатчики 15, 16, которые фиксируют нахождение нити на барабане. При минимальном запасе нити срабатывает фотодатчик 15 и дает команду на включение электродвигателя 1. Когда на барабане накопится максимальное количество нити, срабатывает второй фотодатчик 16, выключая электродвигатель 1. Для удержания витков нити применяется кольцо-щеток 4, которое можно перемещать вдоль кронштейна 5 с помощью регулировочного винта 17. Эта регулировка осуществляется при смене вида или толщины пряжи. Сходя с конусной части накопительного барабана 2, нить поступает в выходной глазок 18, расположенный на кронштейне 5, и далее идет в вязальную систему машины.
