Паста контактна

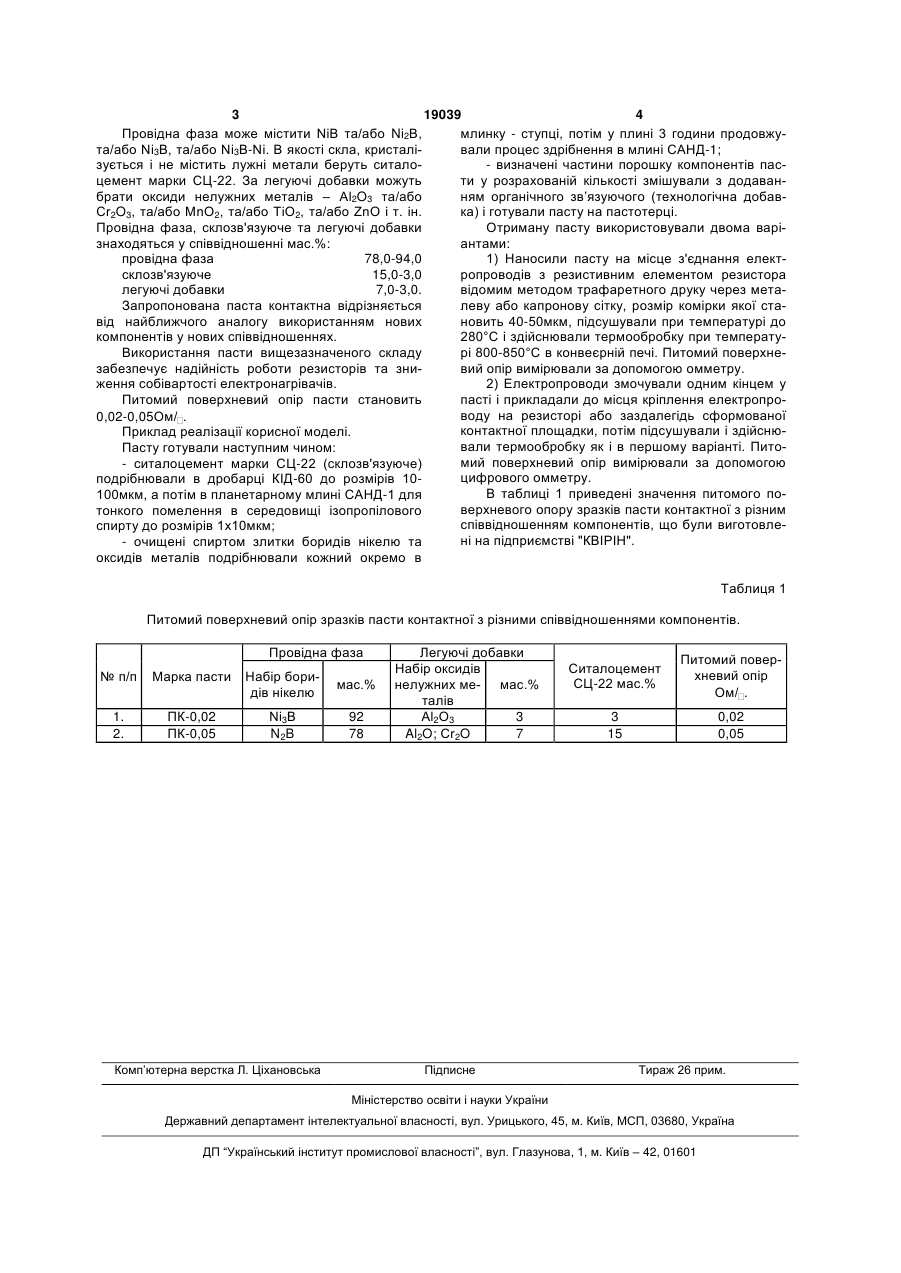

1. Паста контактна, що містить провідну фазу, склозв'язуюче та легуючі добавки, за які використовують оксиди металів, яка відрізняється тим, що провідна фаза містить компоненти, вибрані із ряду боридів нікелю, склозв'язуючим є скло, що кристалізується і не містить лужні метали, легуючими добавками є компоненти, вибрані із ряду оксидів нелужних металів, при цьому провідна фаза, склозв'язуюче та легуючі добавки використані у наступному співвідношенні, мас. %: провідна фаза 78,0-94,0 U 2 (19) 1 3 19039 4 Провідна фаза може містити NiB та/або Ni2В, млинку - ступці, потім у плині 3 години продовжута/або Ni3В, та/або Nі3В-Ni. В якості скла, кристалівали процес здрібнення в млині САНД-1; зується і не містить лужні метали беруть ситало- визначені частини порошку компонентів пасцемент марки СЦ-22. За легуючі добавки можуть ти у розрахованій кількості змішували з додаванбрати оксиди нелужних металів – Аl2O3 та/або ням органічного зв’язуючого (технологічна добавСr2O3, та/або МnO2, та/або ТіО2, та/або ZnO і т. ін. ка) і готували пасту на пастотерці. Провідна фаза, склозв'язуюче та легуючі добавки Отриману пасту використовували двома варізнаходяться у співвідношенні мас.%: антами: провідна фаза 78,0-94,0 1) Наносили пасту на місце з'єднання електсклозв'язуюче 15,0-3,0 ропроводів з резистивним елементом резистора легуючі добавки 7,0-3,0. відомим методом трафаретного друку через метаЗапропонована паста контактна відрізняється леву або капронову сітку, розмір комірки якої ставід найближчого аналогу використанням нових новить 40-50мкм, підсушували при температурі до компонентів у нових співвідношеннях. 280°С і здійснювали термообробку при температуВикористання пасти вищезазначеного складу рі 800-850°С в конвеєрній печі. Питомий поверхнезабезпечує надійність роботи резисторів та знивий опір вимірювали за допомогою омметру. ження собівартості електронагрівачів. 2) Електропроводи змочували одним кінцем у Питомий поверхневий опір пасти становить пасті і прикладали до місця кріплення електропроводу на резисторі або заздалегідь сформованої 0,02-0,05Ом/ . контактної площадки, потім підсушували і здійснюПриклад реалізації корисної моделі. вали термообробку як і в першому варіанті. ПитоПасту готували наступним чином: мий поверхневий опір вимірювали за допомогою - ситалоцемент марки СЦ-22 (склозв'язуюче) цифрового омметру. подрібнювали в дробарці КІД-60 до розмірів 10В таблиці 1 приведені значення питомого по100мкм, а потім в планетарному млині САНД-1 для верхневого опору зразків пасти контактної з різним тонкого помелення в середовищі ізопропілового співвідношенням компонентів, що були виготовлеспирту до розмірів 1х10мкм; ні на підприємстві "КВІРІН". - очищені спиртом злитки боридів нікелю та оксидів металів подрібнювали кожний окремо в Таблиця 1 Питомий поверхневий опір зразків пасти контактної з різними співвідношеннями компонентів. Провідна фаза № п/п Марка пасти Набір боридів нікелю мас.% 1. 2. ПК-0,02 ПК-0,05 Nі3В N2B 92 78 Комп’ютерна верстка Л. Ціхановська Легуючі добавки Набір оксидів нелужних ме- мас.% талів Аl2О3 3 Al2O; Сr2O 7 Підписне Ситалоцемент СЦ-22 мас.% Питомий поверхневий опір Ом/ . 3 15 0,02 0,05 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
